3‐2 Installation
Système de pulvérisation et HVLP type
17
16
15

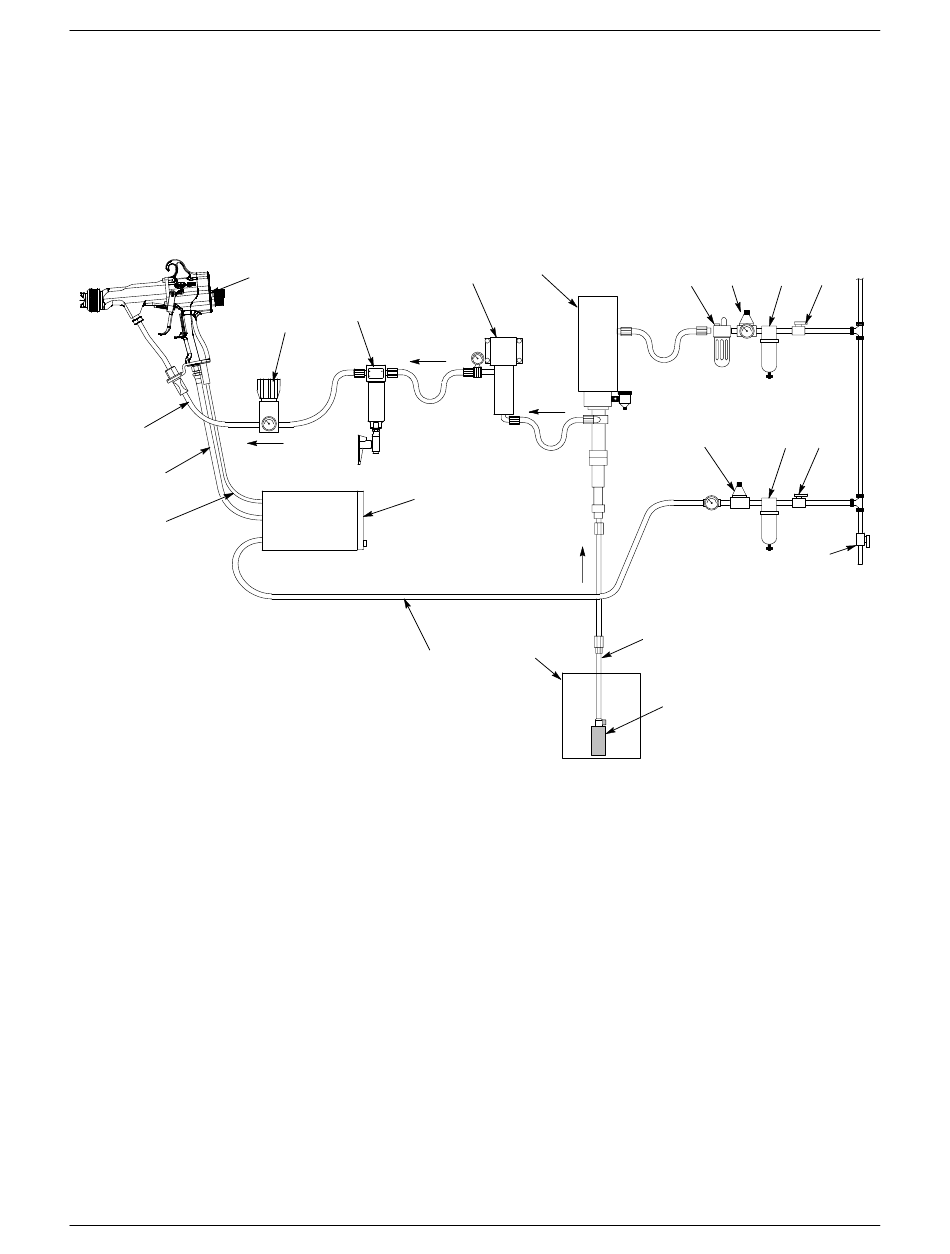

Figure 3‐1 Système de pulvérisation et HVLP type
1. Pistolet de pulvérisation
2. Filtre à liquide
3. Chauffage du liquide
4. Pompe
5. Lubrificateur d'air
6. Régulateur pneumatique
Part 7156877A
La figure 3‐1 représente les composants d'un système de pulvérisation et
HVLP type.
NOTE : Certains des composants illustrés sont optionnels. S'assurer que le
système comprend des vannes d'arrêt à décharge automatique pour
l'alimentation en air et en liquide.
1
2
18
14
13
7. Filtre à air
8. Vanne d'arrêt à décharge
automatique
9. Alimentation en liquide
10. Robinet de purge
11. Tige de siphonage
12. Tamis à siphon
4
3
9
13. Tuyau d'alimentation
14. Unité de commande
15. Câble du pistolet
16. Tuyau pneumatique
17. Tuyau à liquide
18. Régulateur de pression du liquide
6 7 8
5
6 7 8
10
11
12
pneumatique
