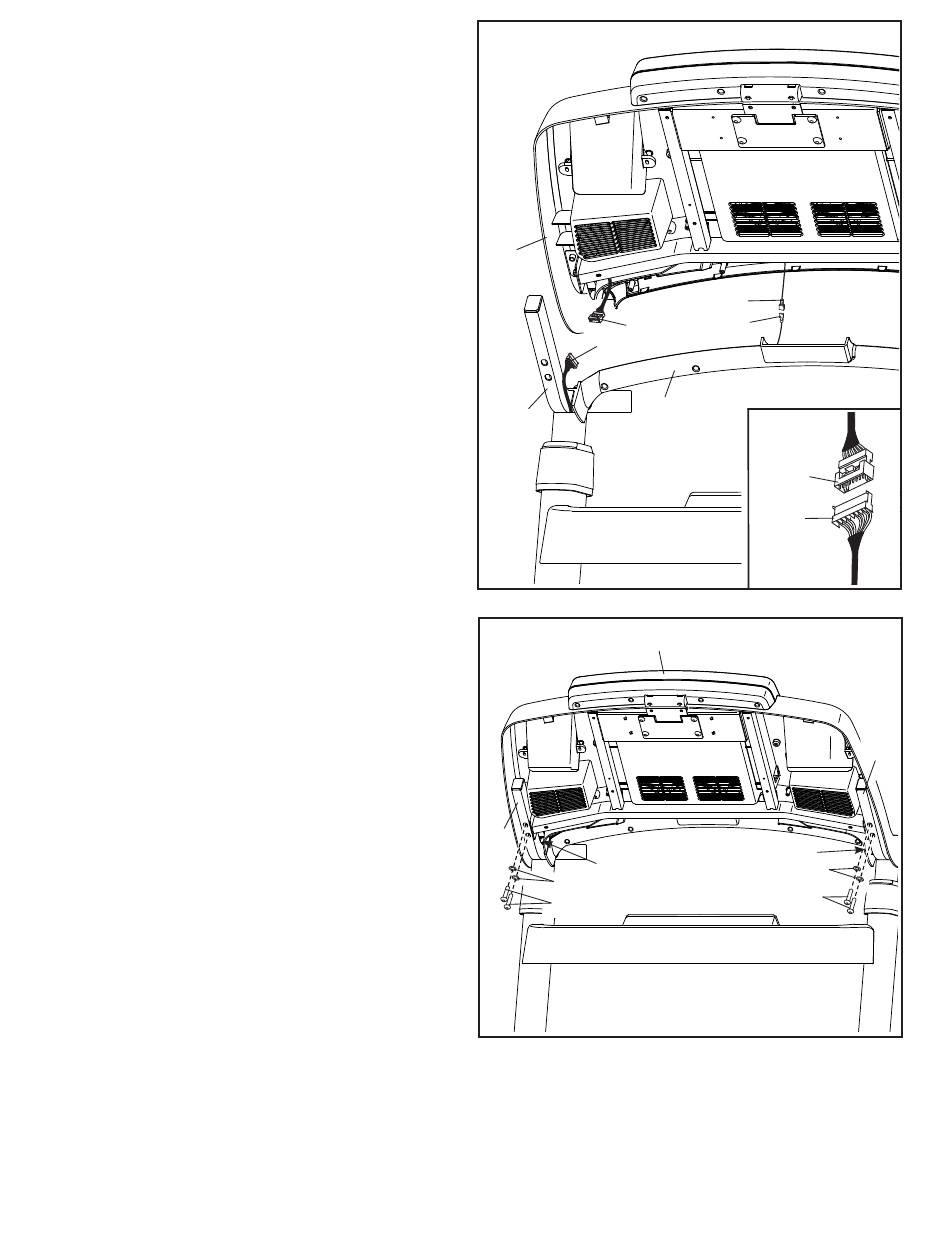

10. Avec l'aide d'une autre personne, tenez l'assem-
blage de la console (F) près des Rampes (74).
Branchez le fil de terre (L) de l'assemblage de
la console (F) dans le Fil de Terre de la Console
(152) sur la Barre Transversale du Détecteur
(80).
Référez-vous au schéma encadré. Branchez
le Fil du Montant (83) au fil de la console (H).
Les connecteurs doivent glisser facilement
l'un dans l'autre et s'enclencher en place.
Si ce n'est pas le cas, tournez un des connec-
teurs et essayez de nouveau. SI VOUS NE
BRANCHEZ PAS CORRECTEMENT LES
CONNECTEURS, LA CONSOLE RISQUE
D'ÊTRE ENDOMMAGÉE QUAND VOUS
L'ALLUMUREZ.
Ensuite, branchez les deux fils du ventilateur
(non illustrés) sur le côté gauche.
11. Fixez l'assemblage de la console (F) aux
Rampes (74) à l'aide de quatre Vis de 5/16" x
2" (2) et de quatre Rondelles Étoilées de 5/16"
(8) ; vissez les quatre Vis de quelques tours
chacune avant de les serrer. Veillez à ne pas
pincer les fils. Remarque : les fils doivent
être positionnés entre les Rampes et l'as-
semblage de la console en plastique.
Ensuite, insérez les fils (D) vers le haut dans
l'assemblage de la console (F).
