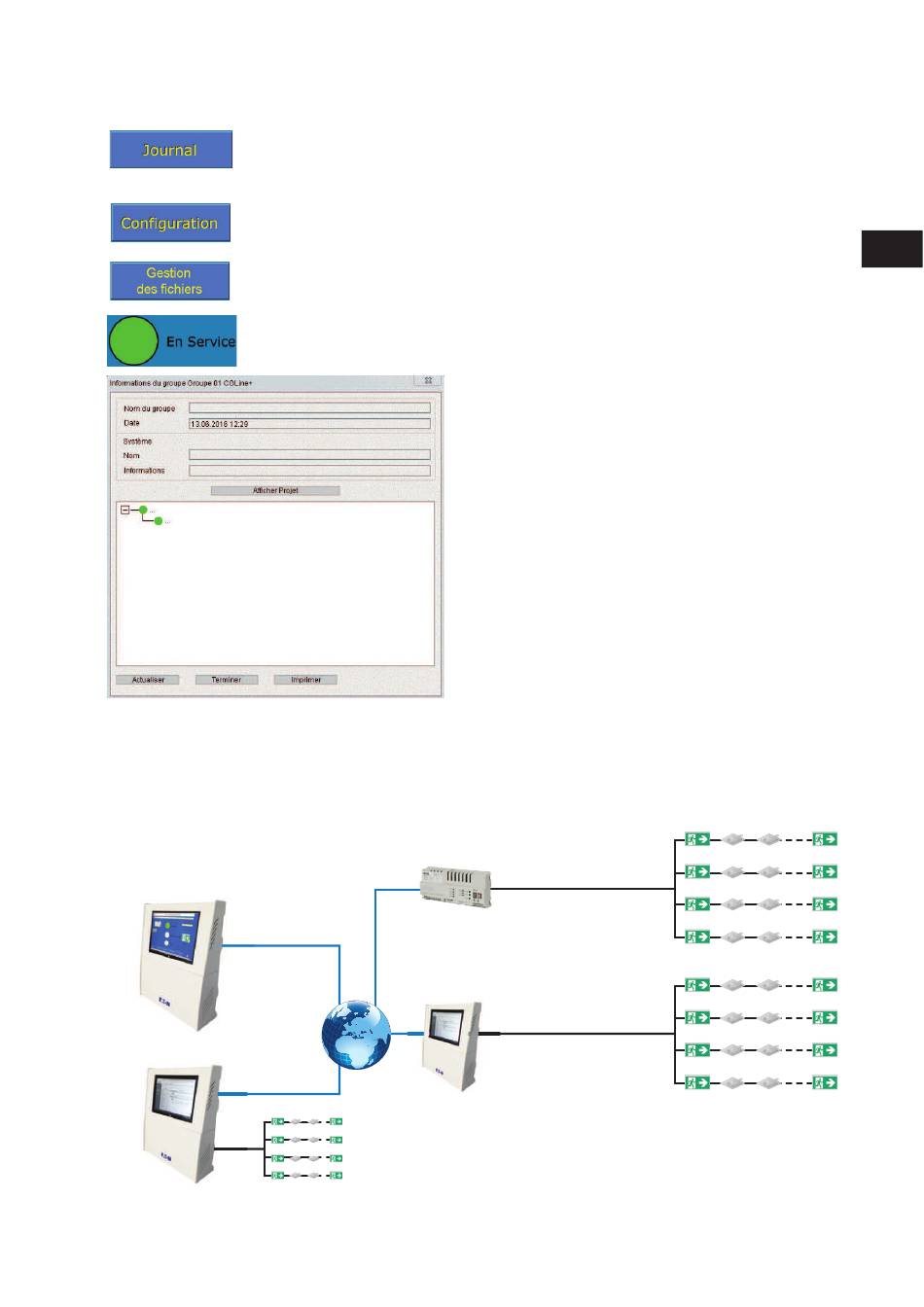

Journal
Cliquez sur le bouton pour afficher le journal d'évènements pour une période d'au
moins 4 ans avec tous les évènements détaillés.
Configuration
Non utilisé pour cette centrale.
Gestion des fichiers
Cliquez sur ce bouton pour stocker et charger les fichiers et journaux d'évènements.
Cliquez sur la pastille de couleur pour ouvrir une vue détaillée du statut suivant une
présentation dans le style Explorateur. Voir page suivante.
3.3 CGL+ CGVision Touchscreen G/Controller
Le CGL+ CGVision Touchscreen G/Controller contient le même logiciel que la
version S/Controller avec la fonctionnalité supplémentaire permettant de contrôler
et superviser jusqu'à 9 centrales de gestion web CGLine+ externes en réseau.
Dans ce but le G/Controller contient une prise LAN pour une connexion aux autres
centrales de gestion CGLine+ du réseau.
CGLine+ CGVision
Touchscreen G/Controller
CGLine+ Web Touchscreen Controller
Ligne 1 Lign
Ligne 2
Ligne 3
Ligne 4
Guide d'installation rapide CGLine+ Web Touchscreen Controller ZNO2037700 A www.eaton.com
Centrale de gestion web CGLine+
CGLine+ Web Touchscreen Controller
Ethernet
TCP / IP
1 2 3 200
Fonctionnement de la visualisation
Ligne 1
Ligne 2
Bus CGLine+
Ligne 3
Ligne 4
Ligne 1
Ligne 2
Ligne 3
Ligne 4
1 2 3 200
1 2 3 200
1 2 3 200
1 2 3 200
1 2 3 100
1 2 3 100
1 2 3 100
1 2 3 100
