Réparation
Remplacement du joint pneumatique
Démontage
27

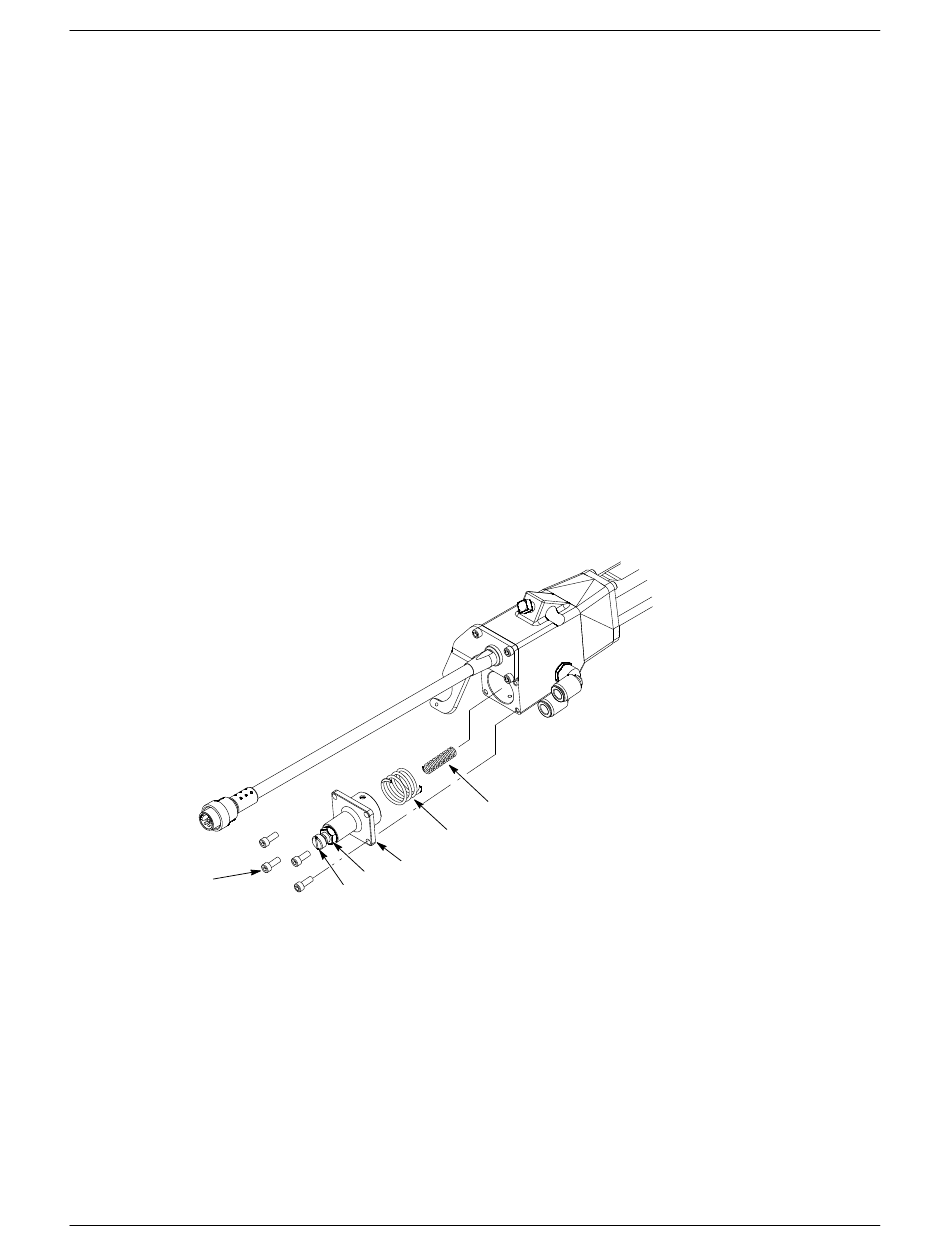

Figure 7‐3
Remplacement de l'élément de réglage du liquide et des ressorts
27. Vis (4)
38. Ressort de rappel de liquide
Part 7156878A
1. Préparer le pistolet de pulvérisation pour les réparations en suivant la
procédure décrite à la page 7‐2..
2. Voir la figure 7‐3. Dévisser les quatre vis de blocage (27) à l'aide d'une
5
clé à six pans de
/
32
NOTE : Les ressorts (38, 39) pousseront le corps de régulateur de liquide
(40) de manière à l'éloigner du pistolet jusqu'à ce que les vis de blocage (27)
soient desserrées. Retenir le corps tout en déposant les vis.
3. Retirer le boîtier d'ajusteur (40) du corps du pistolet.
4. Déposer et inspecter les ressorts (38, 39) et remplacer ceux qui sont
usés ou endommagés.
NOTE : Normalement, vous n'aurez aucune raison de déposer le régulateur
de liquide (42) du corps (40). S'il faut remplacer le régulateur de liquide,
lubrifier sa tige avec de la graisse à joint torique avant de la remonter sur le
corps. Visser le régulateur de liquide sur le corps de 1 ‐
puis serrer le contre-écrou (41). C'est le point de départ uniquement pour le
réglage du débit.
38
39
40
41
42
39. Ressort de rappel de piston
40. Boîtier de l'élément de réglage
5. Voir les figures 7‐4 et 7‐5. Séparer la vis à pivot (16) de l'entretoise (13).
6. A l'aide d'un tournevis à lame plate inséré dans le corps du pistolet (30),
faire tourner la tige de raccordement (37) dans le sens contraire des
aiguilles d'une montre jusqu'à ce qu'elle tourne librement. Cela permet
de déconnecter la tige de raccordement et le fil d'adaptation (17) de
l'arbre de traction (9, Figure 7‐5).
de pouce.
41. Contre-écrou
42. Élément de réglage du
1
/
de tour à la main,
2
liquide
