Contrôle de la continuité et de la résistance du
multiplicateur et de l'aiguille

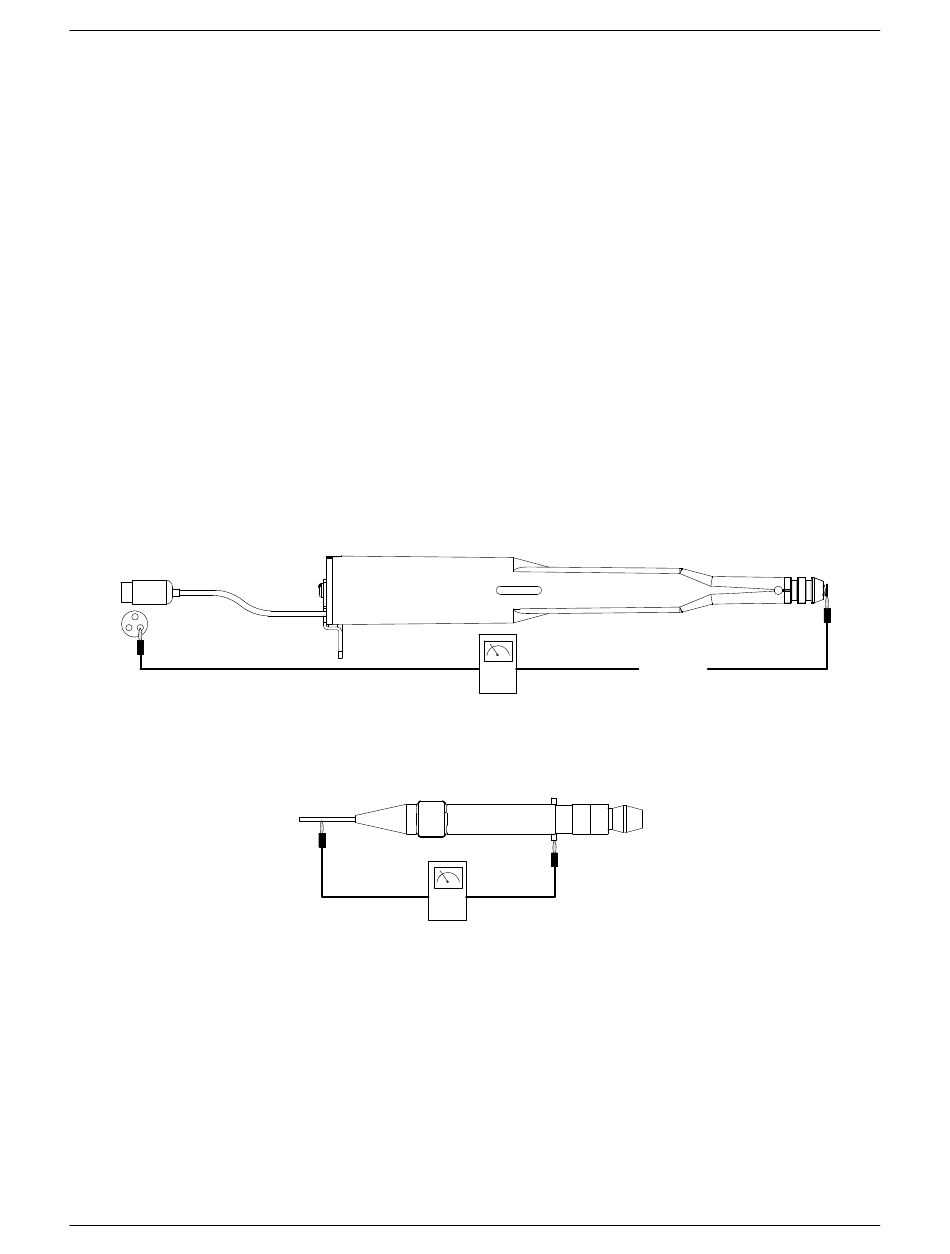

Figure 6‐2 Contrôle de la continuité et de la résistance du multiplicateur et de l'aiguille
E 2009 Nordson Corporation
Voir la figure 6‐2.
Le multiplicateur doit présenter une résistance comprise entre 277 et 340
mégohms sous 500 V.
L'aiguille doit présenter une résistance comprise entre 18,8 et 22,8 mégohms
sous 500 V.
NOTE : Les diodes du multiplicateur imposent de respecter la polarité pour
pouvoir mesurer la résistance.
1. Pour vérifier le multiplicateur, relier la sonde de terre (commune) du
mégohmmètre au ressort de contact.
2. Raccorder l'autre sonde du mégohmmètre à l'une des trois broches (1) à
l'extrémité du multiplicateur.
Si la valeur mesurée par le multiplicateur ou l'aiguille est incorrecte, le/la
remplacer. Voir Remplacement du multiplicateur dans la section 6,
Réparation.
Vérification du multiplicateur
277-340 M sous 500V
Vérification de la résistance
18,8-22,8 M sous 500V
Dépannage
Commun
