COMMENT AJUSTER LE CAPTEUR MAGNÉTIQUE
DROIT
Si la console n'affiche pas des données cohérentes
quand le double entraîneur est en mode rameur,
vous devez ajuster le capteur magnétique droit.
Pour ajuster le capteur magnétique droit, vous devez
d'abord retirer la pédale droite et le disque droit,
comme décrit ci-dessous.
Référez-vous au SCHÉMA DÉTAILLÉ B à la page 27.
À l'aide d'une clé à molette, tournez la Pédale Droite
(11) dans le sens contraire des aiguilles d'une
montre, puis enlevez-la. Ensuite, à l'aide d'un tourne-
vis plat, retirez doucement le Disque (23) droit.
Localisez les deux Capteurs Magnétiques (22) droits.
Tournez le Bras Droit du Pédalier (86) jusqu'à ce
qu'un Aimant (109) soit aligné avec les Capteurs
Magnétiques droits. Desserrez, mais ne retirez pas les
Vis à Collerette #8 x 12mm (28).
109
28
22
Glissez légèrement les Capteurs Magnétiques (22)
droits pour les rapprocher ou les éloigner de l'Aimant
(109), puis resserrez les Vis à Collerette #8 x 12mm
(28). Tournez le Bras Droit du Pédalier (86) pendant un
moment.
Répétez ces étapes jusqu'à ce que la console affiche
des données cohérentes. Lorsque les capteurs magné-
tiques droits sont correctement ajustés, réinstallez le
disque droit et la pédale droite.

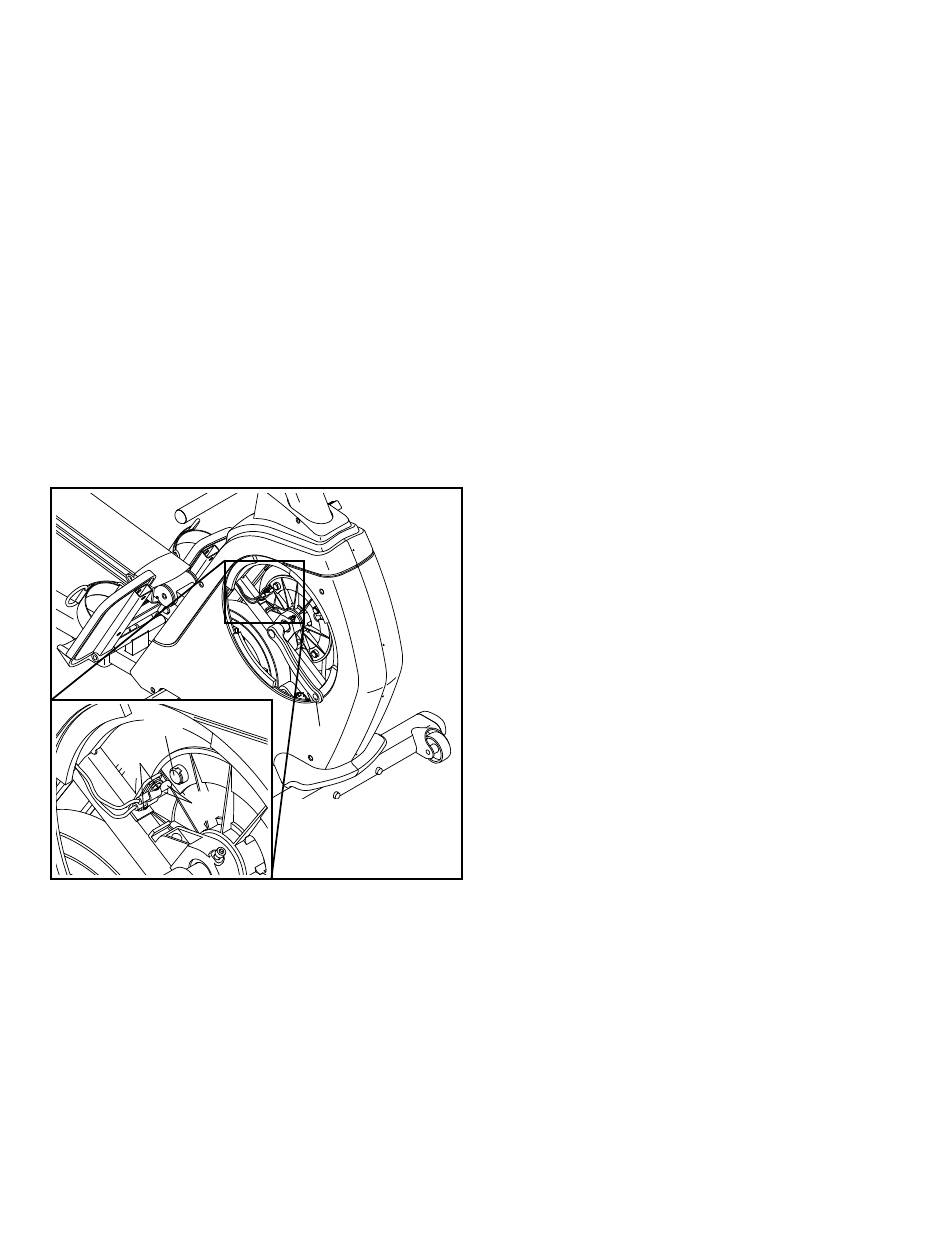

COMMENT AJUSTER LA COURROIE DE TRACTION
Si vous sentez que les pédales glissent quand vous
pédalez sur le double entraîneur, même quand la résis-
tance est réglée sur le niveau le plus haut, vous devez
ajuster la courroie de traction.
Pour ajuster la courroie de traction, retirez d'abord la
pédale gauche, le boîtier du capot et le capot gauche,
comme décrit ci-dessous.
Référez-vous au SCHÉMA DÉTAILLÉ B à la page 27.
À l'aide d'une clé à molette, tournez la pédale gauche
dans le sens des aiguilles d'une montre, puis
enlevez-la.
Ensuite, retirez les Vis à Tête Plate #8 x 16mm (66)
du Boîtier du Capot (103). À l'aide d'un tournevis plat,
retirez doucement le Boîtier du Capot.
Ensuite, retirez toutes les Vis à Tête Plate #8 x 16mm
(66) et les Vis #8 x 25mm (106) des Capots Droit et
Gauche (26, 27) ; notez bien quelles vis vont dans
quels trous. Ensuite, retirez doucement le Capot
Gauche.
Dévissez alors la Vis du Tendeur (33). Ensuite, serrez
la Vis de Réglage de la Courroie (32) jusqu'à ce que la
Courroie de Traction (38) soit bien tendue.
Quand la Courroie de Traction (38) est tendue, serrez
la Vis du Tendeur (33).
Ensuite, réattachez le capot gauche, le boîtier du
capot, et la pédale gauche.
86
22
