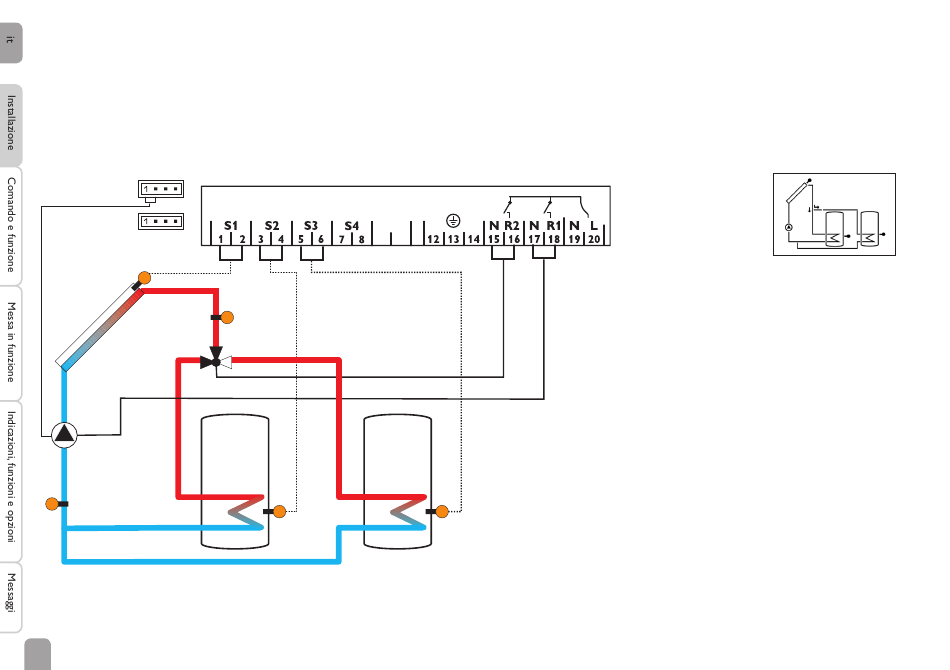

Impianto 5: impianto solare con 2 serbatoi e comando valvola
La centralina calcola la differenza di temperatura tra la sonda del collettore S1 e le
sonde del serbatoio S2 e S3. Se la differenza di temperatura è maggiore o uguale al
valore immesso per l'attivazione della pompa solare (DT1O / DT2O), questa viene
attivata dal relè 1 e il relativo serbatoio caricato finché non è raggiunto il valore
immesso per la disattivazione della pompa (DT1F / DT2F) o la temperatura massima
PWM 1/2
VFD
S1
R1
S4 / TRIT
26
VBus
9 10
R2
Serbatoio 1
Serbatoio 2
S2
del serbatoio (S1MX / S2MX). La logica delle priorità carica innanzitutto il serbatoio
1, se ciò è possibile. Quando viene caricato il serbatoio 2, il relè 2 attiva la valvola
a 3 vie.
Se è attivata la funzione bilancio termico (OBT), le sonde S4 e VFD possono essere
usate come sonda mandata o sonda ritorno.
S3
