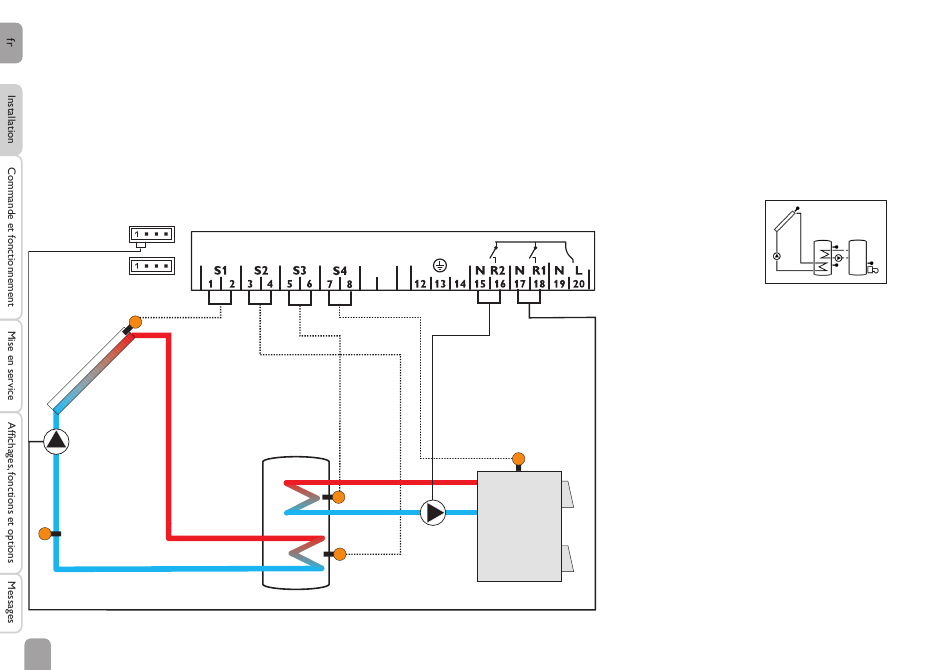

Installation 8 : Système de chauffage solaire avec chauffage d'appoint à travers chaudière combustible solide
Le régulateur calcule la différence de température entre la sonde capteur S1 et la
sonde réservoir S2. Dès que cette différence est supérieure ou égale à la valeur
d'activation préétablie (DT O), la pompe solaire (R1) se met en marche et le réser-
voir est chauffé jusqu'à ce que sa température atteigne la valeur de désactivation
prédéfinie (DT F) ou sa température maximale (R MX).
PWM 1/2
VFD
S1
R1
VFD / TRL
36
Lorsque la différence de température entres les sondes S4 et S3 est supérieure
ou égale à la valeur établie pour l'activation de la pompe (DT3O), le relais 2 active
la chaudière à combustible solide jusqu'à ce que celle-ci ainsi que le réservoir at-
teignent leurs seuils minimal (MN3O) et maximal (MX3O) respectifs. S3 peut égale-
ment s'utiliser comme sonde de référence de l'option arrêt d'urgence du réservoir
(ORLI). Lorsque l'option bilan calorimétrique (OCAL) est activée, les sondes S1 et
VFD s'utilisent comme sonde de départ ou de retour.
VBus
9 10
S4
S3 / TSPO
R2
S2
