8845A/8846A
Mode d'emploi
2. Raccordez les cordons de mesure à l'entrée du multimètre conformément à la
3. Branchez les cordons de mesure au circuit et relevez la tension mesurée dans
Modificateurs de fonction :
4-6
0.3861
F1
figure 4-1.
l'afficheur du multimètre.

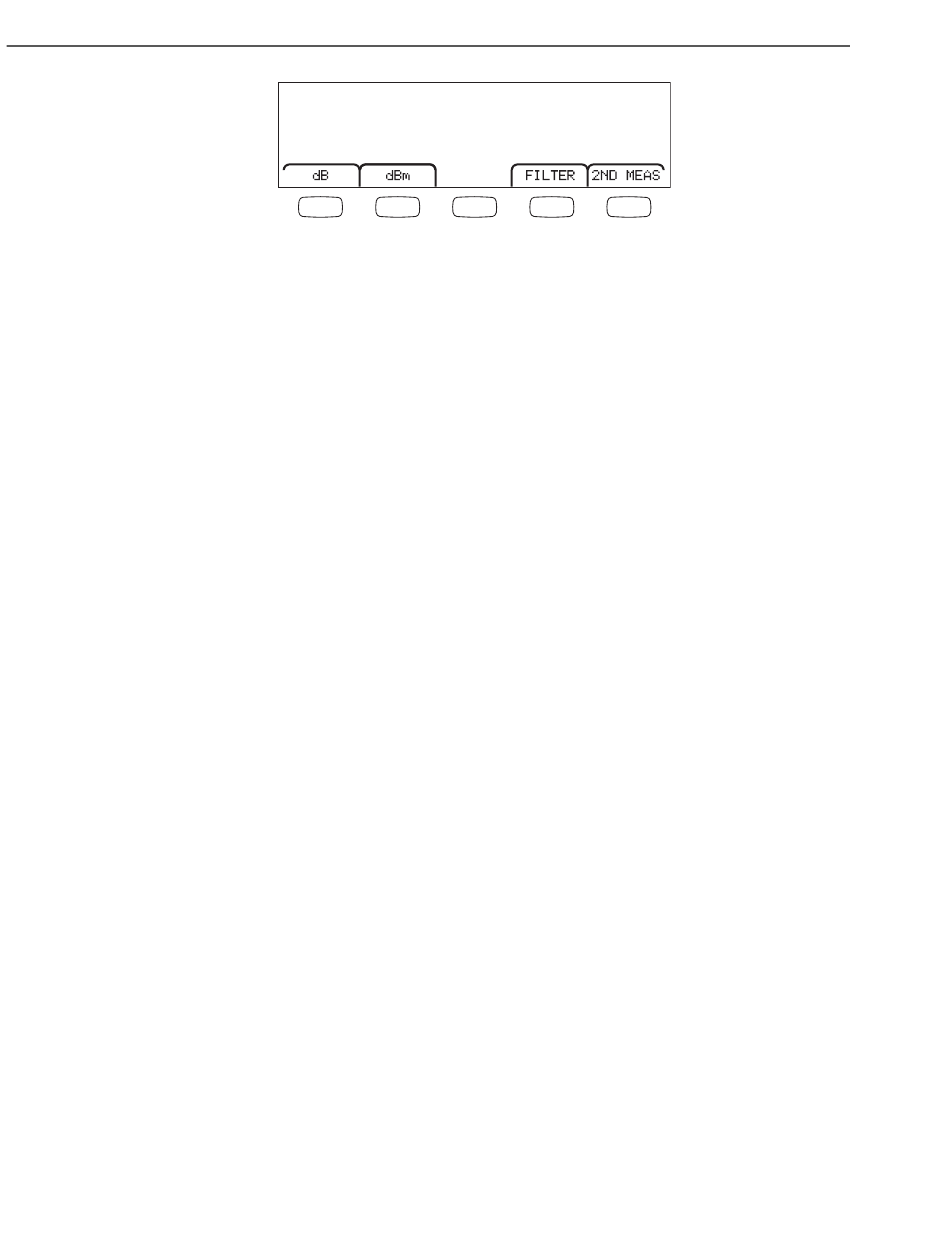

Affiche le menu du filtre. Pour des mesures stables et une précision
Filter
optimale, choisissez un filtre en fonction de fréquence à mesurer la
plus basse et de la performance requise.
3HZ SLOW Assure une précision de mesure supérieure sur les
20HZ
200HZ
Affiche la tension mesurée sous forme d'une valeur en décibels
dB
référencée à une valeur relative mémorisée (dB = 20
log(Vnouvelle/Venregistrée). La valeur mémorisée est basée sur la
première mesure fournie par le multimètre après la pression de la
touche de fonction dB. Toutes les mesures ultérieures sont affichées
en utilisant la valeur enregistrée en tant que décalage. Pour annuler le
mode dB du multimètre, appuyez sur la touche de fonction dB.
Affiche la tension mesurée sous forme de valeur décibel référencée à
dB
10 milliwatt (dBm = 10 log(Vnouvelle / résistance de référence /
1 mW) ou 10 log(V//R*1 mW) R étant l'impédance. Pour prendre en
compte les diverses impédances qui permettent d'établir la mesure en
dBm, le multimètre permet de sélectionner 21 valeurs d'impédances
différentes.
Pour définir l'impédance de référence en dB :
1. Appuyez sur L.
2. Appuyez sur la touche de fonction étiquetée dB
Les paramètres d'impédance disponibles sont présentés par
groupes de trois valeurs. Pour passer à un groupe d'impédances
supérieures, appuyez sur ++ -->. Appuyez sur <---- pour
passer à un groupe d'impédances inférieures.
3. Une fois l'impédance mise en surbrillance, appuyez sur la touche
de fonction sous la valeur sélectionnée.
mV
F2 F3 F4
signaux alternatifs entre 3 Hz et 20 Hz. Toutefois, le
cycle de mesure dure plus longtemps qu'avec
l'utilisation du filtre de 20 Hz.
Assure une précision de mesure supérieure sur les
signaux alternatifs entre 20 Hz et 200 Hz. Le cycle de
mesure dure plus longtemps qu'avec l'utilisation du
filtre de 200 Hz.
Assure des mesures précises sur les signaux alternatifs
égaux ou supérieurs à 200 Hz.
~
F5
Ref.
