GEL-16132 Circuits
Le multimètre numérique Fluke 8010A
1. Description
Le multimètre numérique Fluke 8010A est un appareil de mesure portable permettant de mesurer les tensions
(CC et CA), les courants (CC et CA), et les résistances avec un affichage de 3½ digits.
Les plages de mesure sont:
de 100 µV à 1000 V
• Tension CC:
• Tension CA:
de 10 mV à 750 V (valeur efficace véritable)
• Courant CC:
de 100 nA à 2 A
de 10 µA à 2 A (valeur efficace véritable)
• Courant CA:
• Résistance:
de 100 mΩ à 20 MΩ

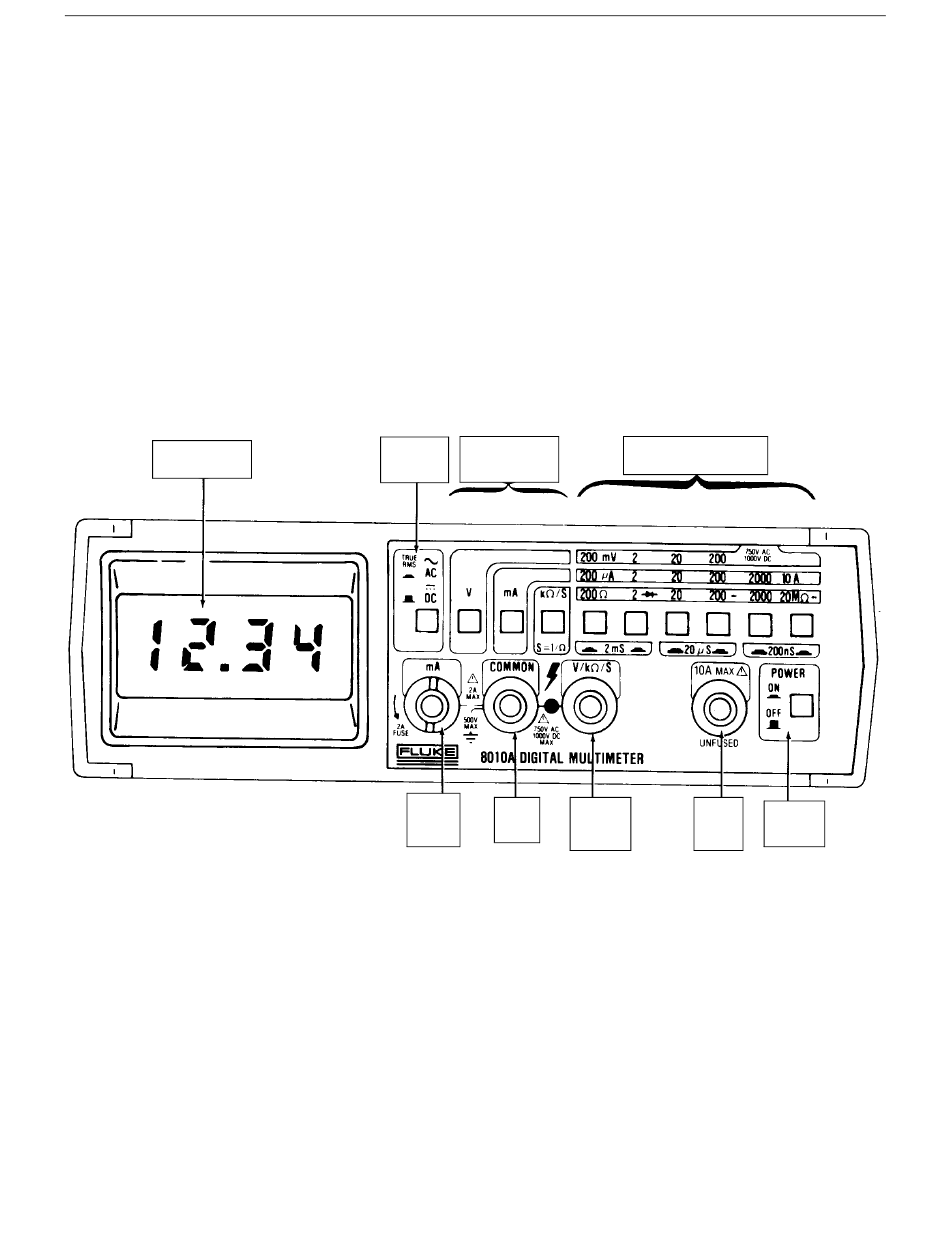

Les boutons sélecteurs et les bornes de connexion du multimètre sont montrés dans la figure suivante.
Affichage LCD
Figure 1 Les boutons sélecteurs et les bornes de connexion du Fluke 8010A.
1
Sélecteur
Sélecteur
V/mA/kΩ/S
AC/DC
Borne
Borne
mA
COM
Multimètre numérique
Sélecteur de plage
Borne
Borne
10 A
V/kΩ/S
ON/OFF
Table des Matières
loading

Manuels Connexes pour Fluke 8010A

Sommaire des Matières pour Fluke 8010A

  • Page 1 Le multimètre numérique Fluke 8010A 1. Description Le multimètre numérique Fluke 8010A est un appareil de mesure portable permettant de mesurer les tensions (CC et CA), les courants (CC et CA), et les résistances avec un affichage de 3½ digits.

  • Page 2: Mesure De Tension

    GEL-16132 Circuits Multimètre numérique 2. Mesure de tension La mesure d’une tension (CC ou CA) est réalisée suivant le montage montré dans la figure 2. 1. Choisir la plage de mesure 2. Choisir les fonctions (AC/DC et V) 3. Connecter les sondes au multimètre Figure 2 Mesure de tension avec le multimètre.

  • Page 3: Mesure De Courant

    GEL-16132 Circuits Multimètre numérique 3. Mesure de courant La mesure d’un courant (CC ou CA) (de valeur < 2 A) est réalisée suivant le montage montré dans la figure 3. 1. Choisir la plage de mesure 2. Choisir les fonctions (AC/DC et mA) 3.
  • Page 4 GEL-16132 Circuits Multimètre numérique La mesure d’un courant (CC ou CA) (de valeur entre 2 A et 10 A) est réalisée suivant le montage montré dans Fig. 4. 1. Choisir la plage de mesure (10 A) 2. Choisir les fonctions (AC/DC et mA) 3.

  • Page 5: Mesure De Résistance

    GEL-16132 Circuits Multimètre numérique 4. Mesure de résistance La mesure d’une résistance est réalisée suivant le montage montré dans la figure 5. 1. Couper l’alimentation du circuit 2. Choisir la plage de mesure 3. Choisir la fonction (kΩ) 4. Connecter les sondes au multimètre Figure 5 Mesure de résistance avec le multimètre.

  • Page 6: Mesure De Conductance

    GEL-16132 Circuits Multimètre numérique 5. Mesure de conductance La mesure d’une conductance est réalisée suivant le montage montré dans la figure 6. 1. Couper l’alimentation du circuit 2. Choisir la plage de mesure 3. C hoisir la fonction (!/Ω) 4. Connecter les sondes au multimètre Figure 6 Mesure de conductance avec le multimètre.
