GEL-16132 Circuits
La mesure d'un courant (CC ou CA) (de valeur entre 2 A et 10 A) est réalisée suivant le montage montré dans
Fig. 4.
1. Choisir la plage de mesure (10 A)
2. Choisir les fonctions (AC/DC et mA)
3. Connecter les sondes au multimètre
4. Couper le circuit
5. Placer le multimètre en série

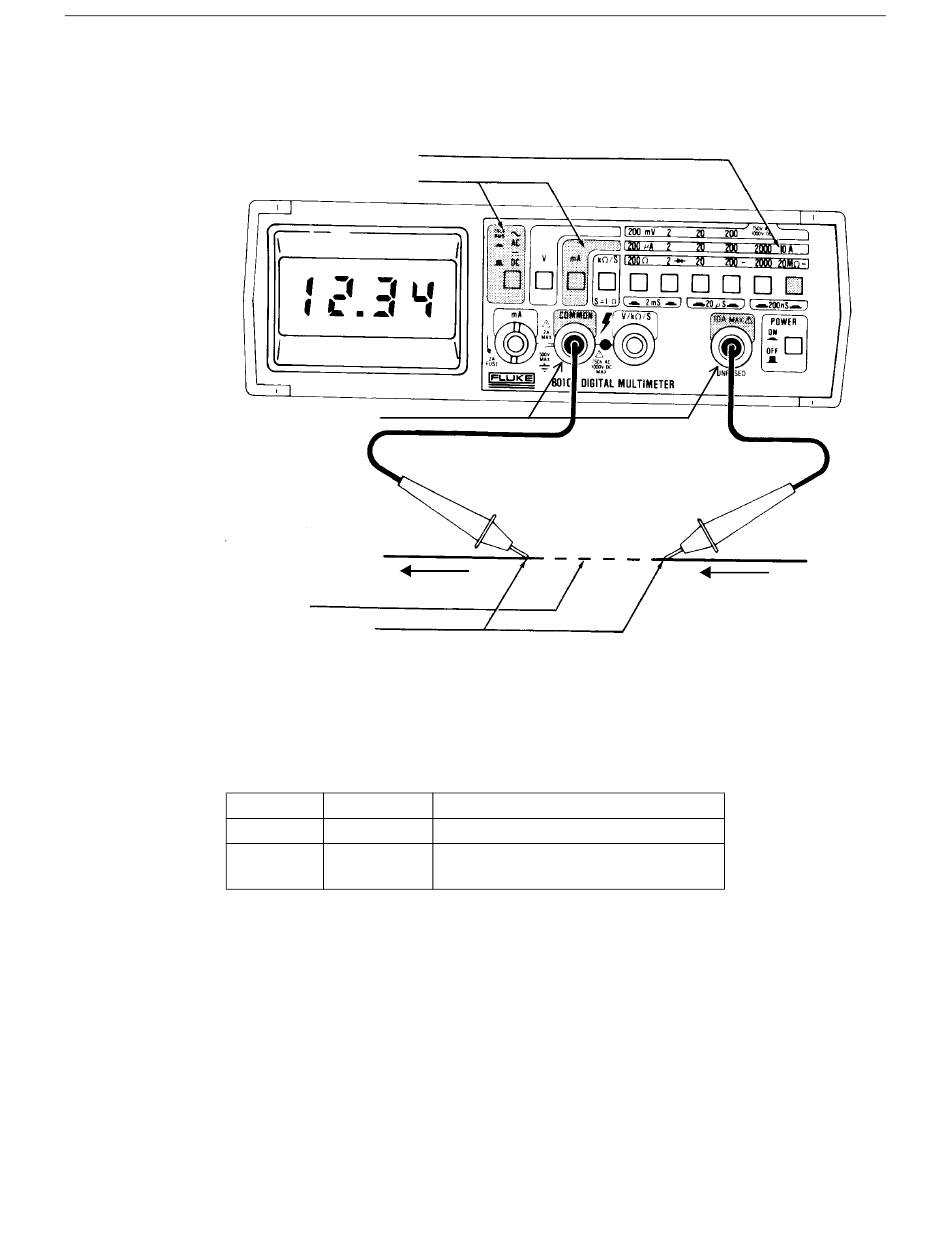

Figure 4 Mesure de courant (entre 2 A et 10 A) avec le multimètre.
À noter que lorsque la borne 10 A est utilisée, le multimètre n'est pas protégé par un fusible. Par conséquent,
il faut s'assurer que le courant à mesurer ne dépasse pas 10 A.
La précision des mesures de courant CC et CA sur l'échelle de 10 A est indiquée dans le tableau suivant.
10 A DC
10 A AC
Échelle
Résolution
10 mA
10 mA
4
-
I
Précision de mesure
±(0.5% lecture + 1 digit)
45 Hz - 2 kHz
±(1% lecture + 2 digits)
Multimètre numérique
+
I
