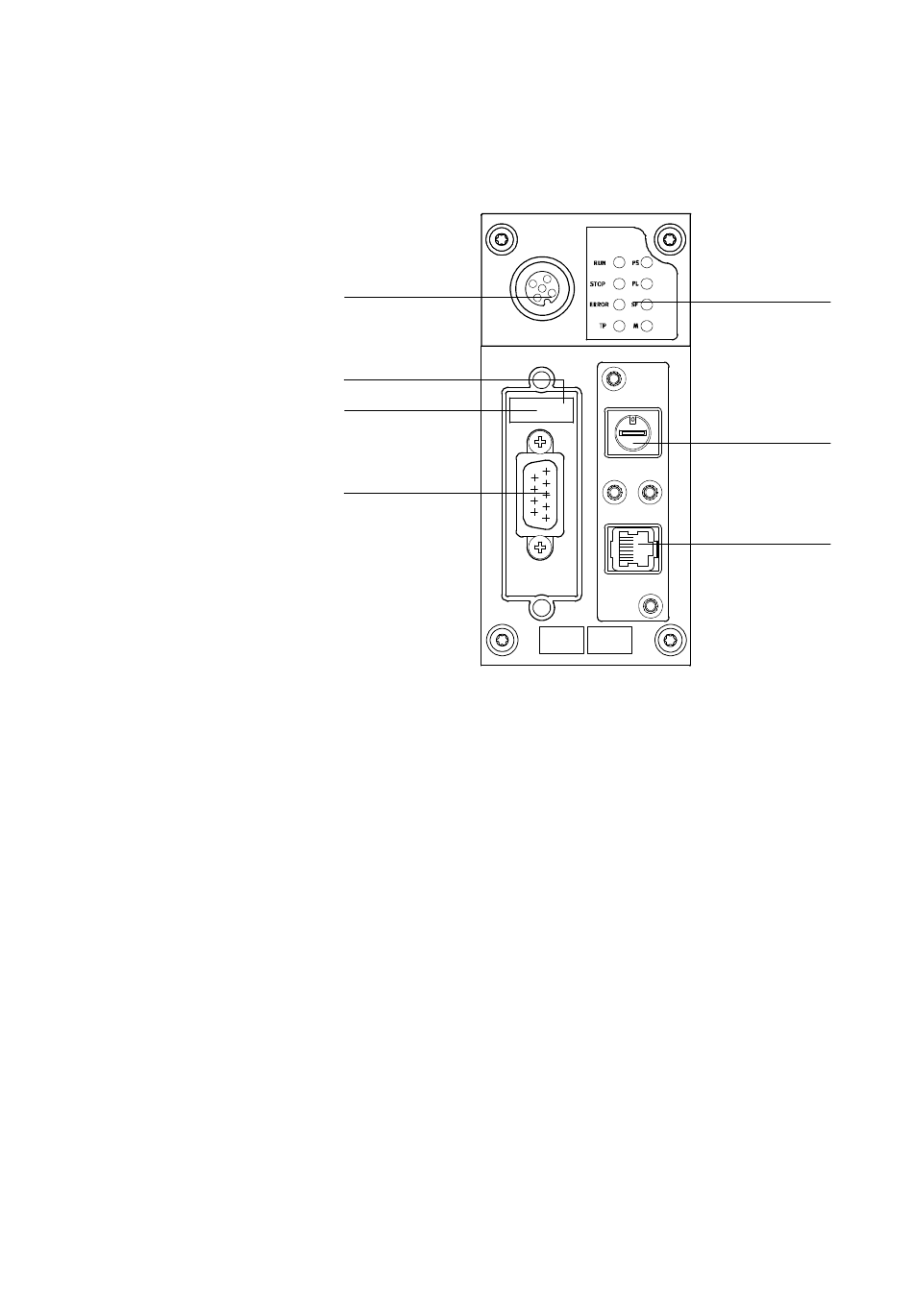

2 Anschluss- und Anzeigeelemente
1
Status-LEDs
2
RUN/STOP-
Drehschalter
3
Ethernet-
Schnittstelle
4
CPX-CEC-C1/-M1:
CANopen-Schnitt-
stelle (Stecker,
9-polig Sub-D)
CPX-CEC:
RS232-Schnittstelle
(Buchse, 9-polig,
Sub-D)
5
DIL-Schalter 1
6
DIL-Schalter 2
7
Anschluss für
Handheld Typ
CPX-MMI
1)
In der Grafik ist beispielhaft CPX-CEC-C1/-M1 abgebildet
4
7
6
5
4
1)
Festo CPX-CEC-Z6 1112a Deutsch
