Montage, connexion, mise en service, démontage
5.3 Connexion

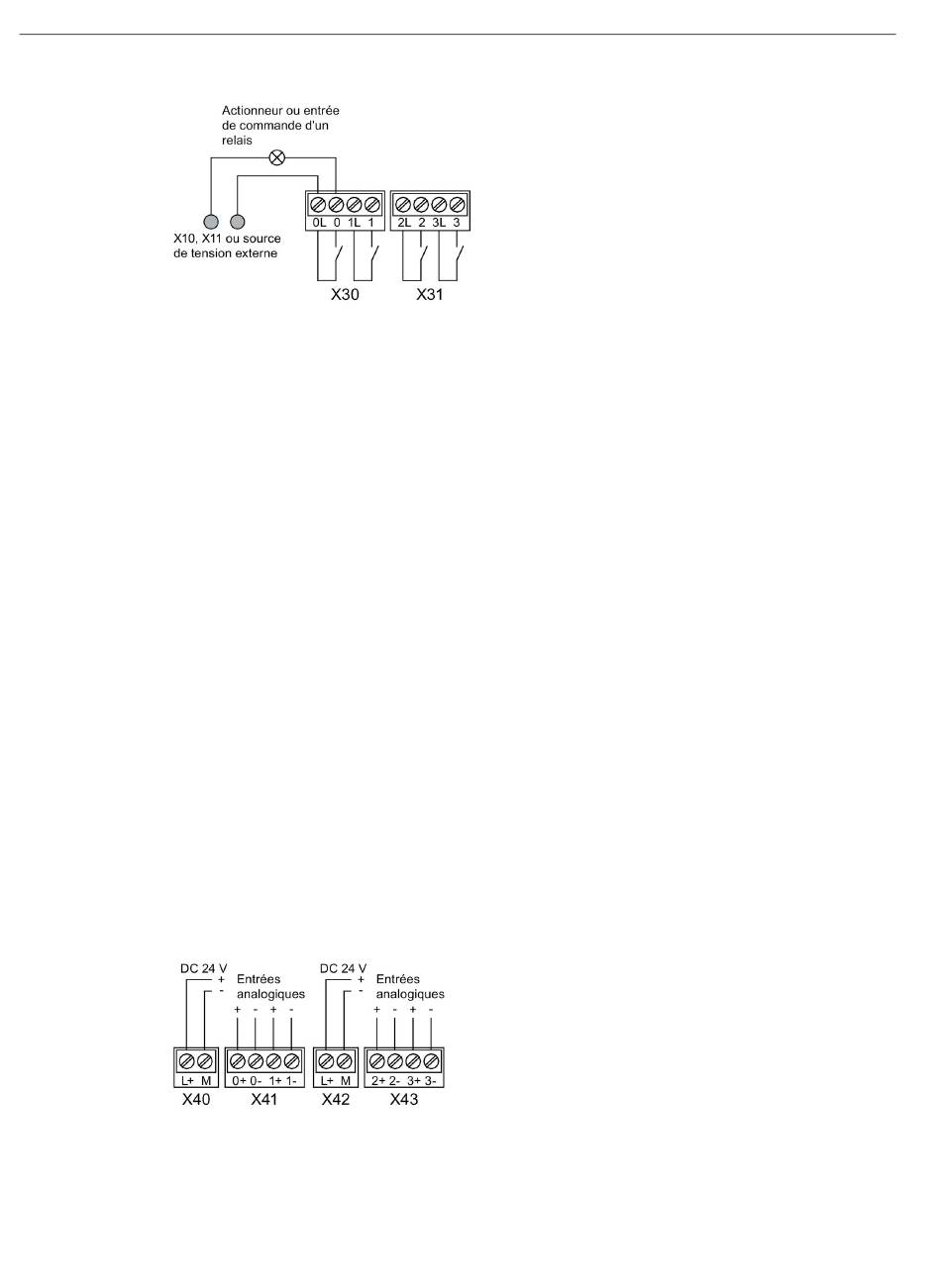

Figure 5-9
Les actionneurs connectés peuvent être alimentés par les sorties de commande X10 et X11
de la RTU.
Connexion des entrées analogiques X40 ... X43
Vous pouvez connecter jusqu'à 4 transducteurs de mesure analogiques à la RTU.
Les borniers X40 et X42 servent à commander et à alimenter respectivement 2 capteurs.
Vous définissez la valeur de tension (12 ou 24 V) dans WBM ("Mode d'exploitation" >
"Alimentation").
Les borniers X41 et X43 permettent de connecter les conducteurs de signaux de
respectivement 2 capteurs.
Affectation des contacts en prenant pour exemple les borniers X40 et X41 :
• X40
– L+ Sortie de commande pour capteurs 0 et 1
– M Masse pour capteurs 0 et 1
• X41
– 0+ Entrée "+" du capteur 0
– 0- Entrée "-" du capteur 0
– 1+ Entrée "+" du capteur 1
– 1- Entrée "-" du capteur 1
L'affectation des borniers X42 et X43 pour capteurs 2 et 3 est analogue.
Figure 5-10
Selon le transducteur de mesure, effectuez les connexions comme représenté ci-après.
80
Câblage des sorties TOR X30 ... X31
Connexion des entrées analogiques X40 ... X43
Instructions de service, 10/2022, C79000-G8977-C480-06
SIMATIC RTU3010C
