Paramètres
Paramètres de fonction
Durée d'impulsion (ms) 100 .. 999999999
Pause d'impulsion (ms) 0 .. 999999999
Cycles
Valeur initiale
Fin
Paramètres de sortie
Sortie
7.11.4
Relais temporisé
Fonction
Ce bloc assure la fonction d'un relais temporisé. Exemple d'application : minuterie d'escalier
Tr
Q
T
a
T
T
!
T
!L

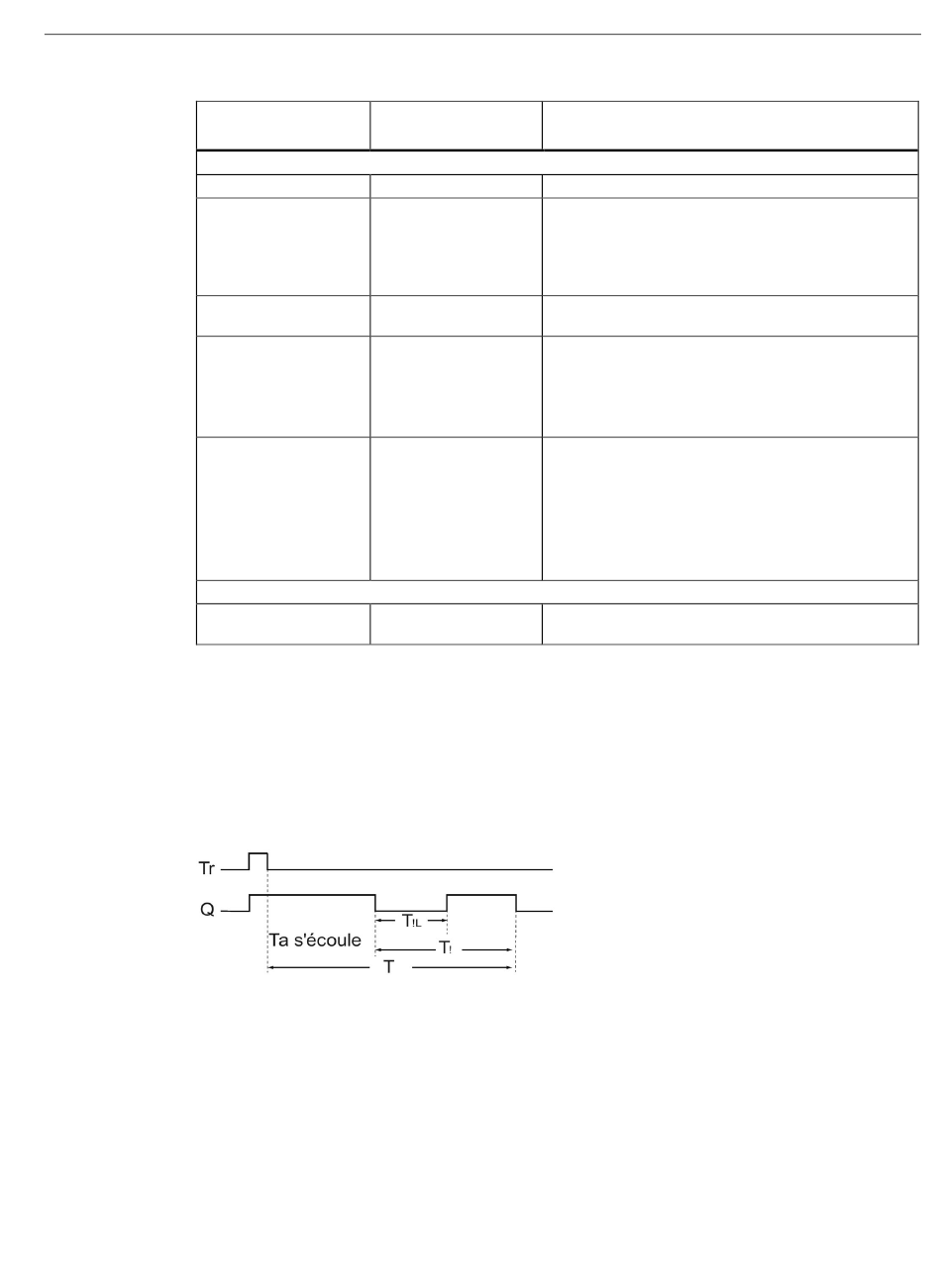

Figure 7-12
SIMATIC RTU3010C
Instructions de service, 10/2022, C79000-G8977-C480-06
Type de variable /
Plage de valeurs
1 .. 999999999
•
Impulsion
•
Pause
•
Déclencheur
•
Temps
Sortie / Mémento TOR
Déclencheur
Sortie
Temps actuel
Temporisation à la désactivation
Alerte
Interruption
Schéma de commutation
7.11 Blocs commutateurs et relais
Description
Durée d'impulsion en millisecondes
Pause entre deux impulsions en millisecondes
Lorsque le nombre d'impulsions est supérieur à 1 ou
que la valeur initiale "Pause" est sélectionnée, la
pause d'impulsion doit être supérieure ou égale à
100 ms.
Indique le nombre de cycles pause/impulsion
(séquence d'impulsions).
•
Avec "Impulsion", la séquence d'impulsions
commence par un "1" à la sortie.
•
Avec "Pause", la séquence d'impulsions
commence par un "0" à la sortie.
•
Avec "Déclencheur", la séquence d'impulsions se
termine dès que l'entrée "Déclencheur" passe à 0
ou que le nombre de cycles configuré est atteint.
•
Avec "Temps", la séquence d'impulsions se
termine une fois que son exécution est
complète.
Variable à laquelle la valeur calculée par le bloc est
transmise.
Blocs de programme
321
