Table des Matières
Blocs de programme
7.7 Blocs pour fonctions de temporisation
7.7.2
Temporisation à la désactivation

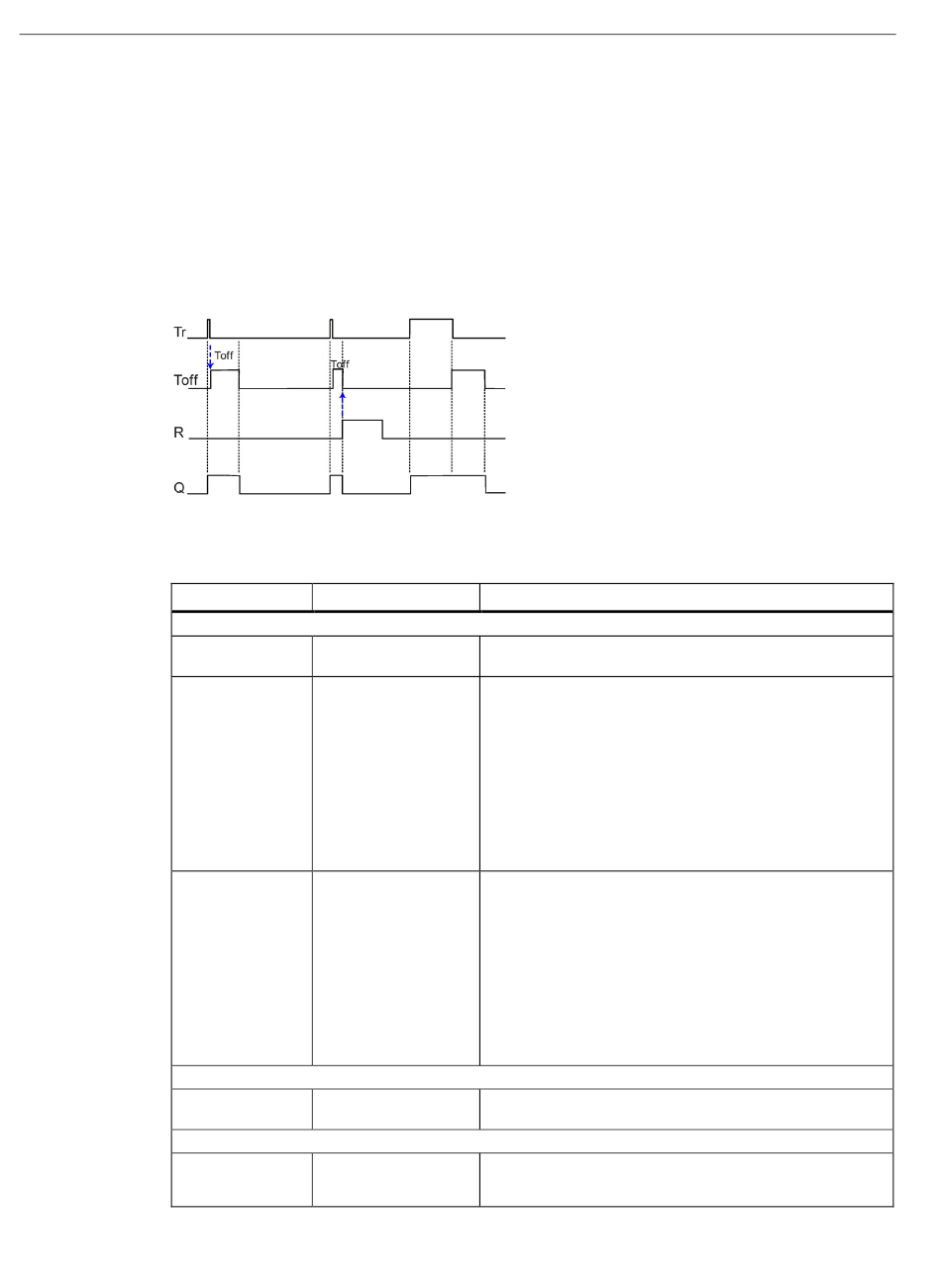

Fonction
En cas de transition de 0 → 1 de l'entrée "Déclencheur", la sortie est mise à 1.
En cas de transition de 1 → 0 de l'entrée "Déclencheur", le temps configurable de la
temporisation à la désactivation démarre. Durant la temporisation, la sortie reste à 1. Après
écoulement de la temporisation, la sortie est remise à 0.
Paramètres
Paramètres
Paramètres d'entrée
En
Déclencheur
Mise à 0
Paramètres de fonction
Temporisation à la
désactivation (ms)
Paramètres de sortie
Sortie
266
Plage de valeurs
Description
Paramètres d'autorisation, voir chapitre Paramètres
souvent utilisés (Page 252).
En cas de transition de 0 → 1, la sortie est mise à 1.
•
Vrai / Faux
En cas de transition de 1 → 0 de l'entrée "Déclencheur", le
•
Entrée / Sortie /
temps configurable de la temporisation à la désactivation
Mémento TOR
démarre. Durant la temporisation, la sortie reste à 1.
Après écoulement de la temporisation à la désactivation,
•
STATUS_COM
la sortie est de nouveau mise à 0.
•
STATUS_ERROR
Si l'option "Vrai" est sélectionnée, le déclencheur est
toujours activé.
Si l'option "Faux" est sélectionnée, le bloc n'est jamais
traité.
Lors de la transition 0 → 1, la temporisation à la
•
Vrai / Faux
désactivation est démarrée et la sortie est mise à 0. Tant
•
Entrée / Sortie /
que "Mise à 0" est à 1, la valeur du "Déclencheur" est
Mémento TOR
ignorée.
Lors de la transition 1 → 0, le bloc peut à nouveau être
•
STATUS_COM
traité.
•
STATUS_ERROR
Si l'option "Vrai" est sélectionnée, l'entrée est toujours
•
STATUS_RUN
activée tandis que le bloc est en fait désactivé.
Si l'option "Faux" est sélectionnée, la Temporisation à la
désactivation n'est jamais remise à 0.
100 .. 999999999
Temporisation en millisecondes
Variable dans laquelle est inscrite la valeur calculée par le
•
Sortie / Mémento
bloc.
TOR
Instructions de service, 10/2022, C79000-G8977-C480-06
