Environnement d'exploitation prévu
2.4 Exemples de configuration
Telecontrol avec le protocole "TeleControl Basic"
En cas d'utilisation en mode "TeleControl", la RTU est connectée au réseau local ou à Internet
par le biais d'un routeur par défaut.
Dans l'exemple suivant, la RTU (à gauche) utilise le protocole "TeleControl Basic" et
communique avec le serveur Telecontrol (TCSB) dans le poste de conduite central par
Internet.
Dans l'exemple, différentes stations SIMATIC sont connectées au serveur Telecontrol par
Internet ou par téléphonie mobile.

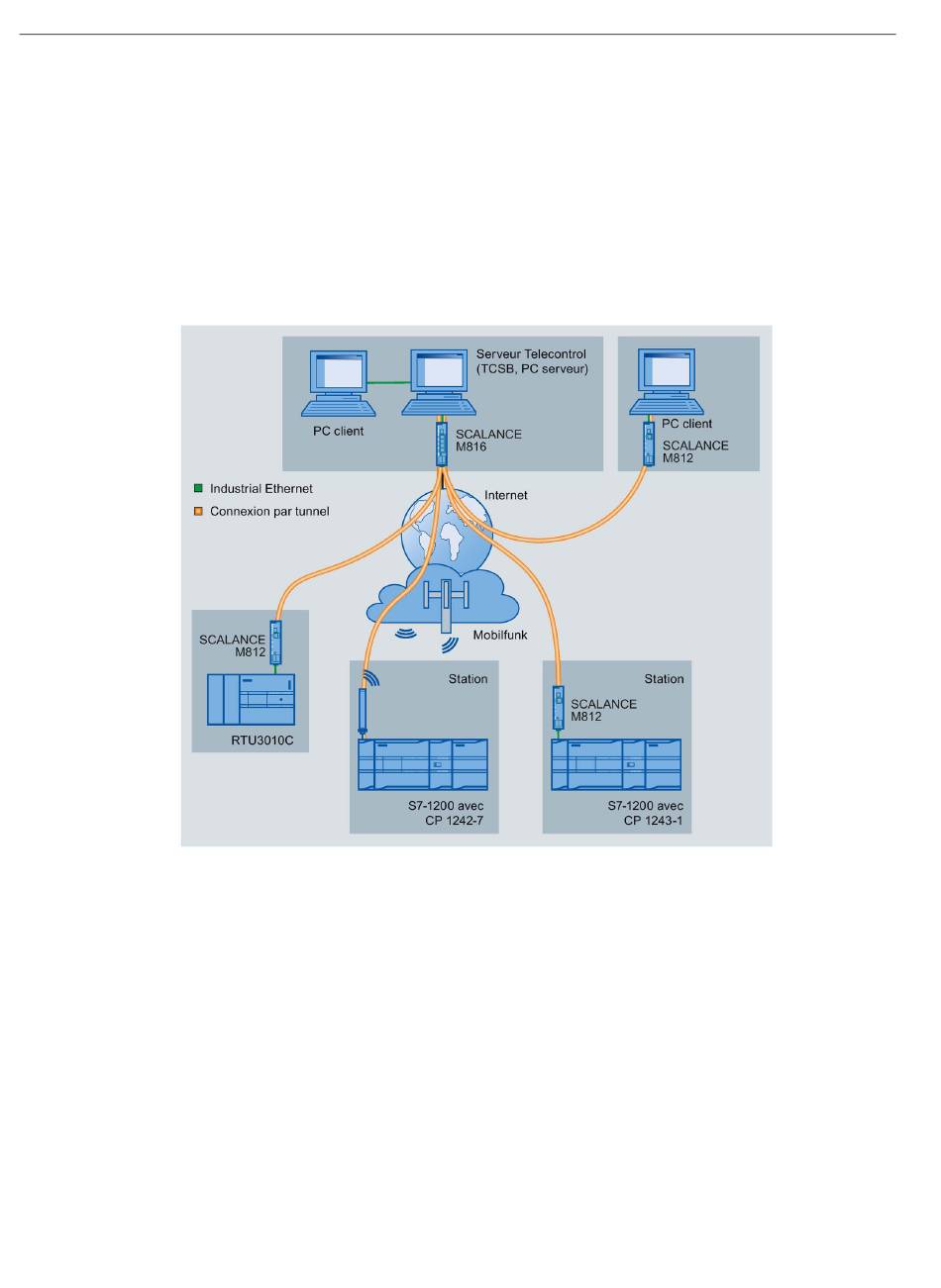

Figure 2-3
28
Communication de la RTU et de stations S7 avec le serveur Telecontrol
