Informations sur le produit
2.7 Aperçu des produits
27
26
25
24
23
22
21
20
19
18
17
16
15

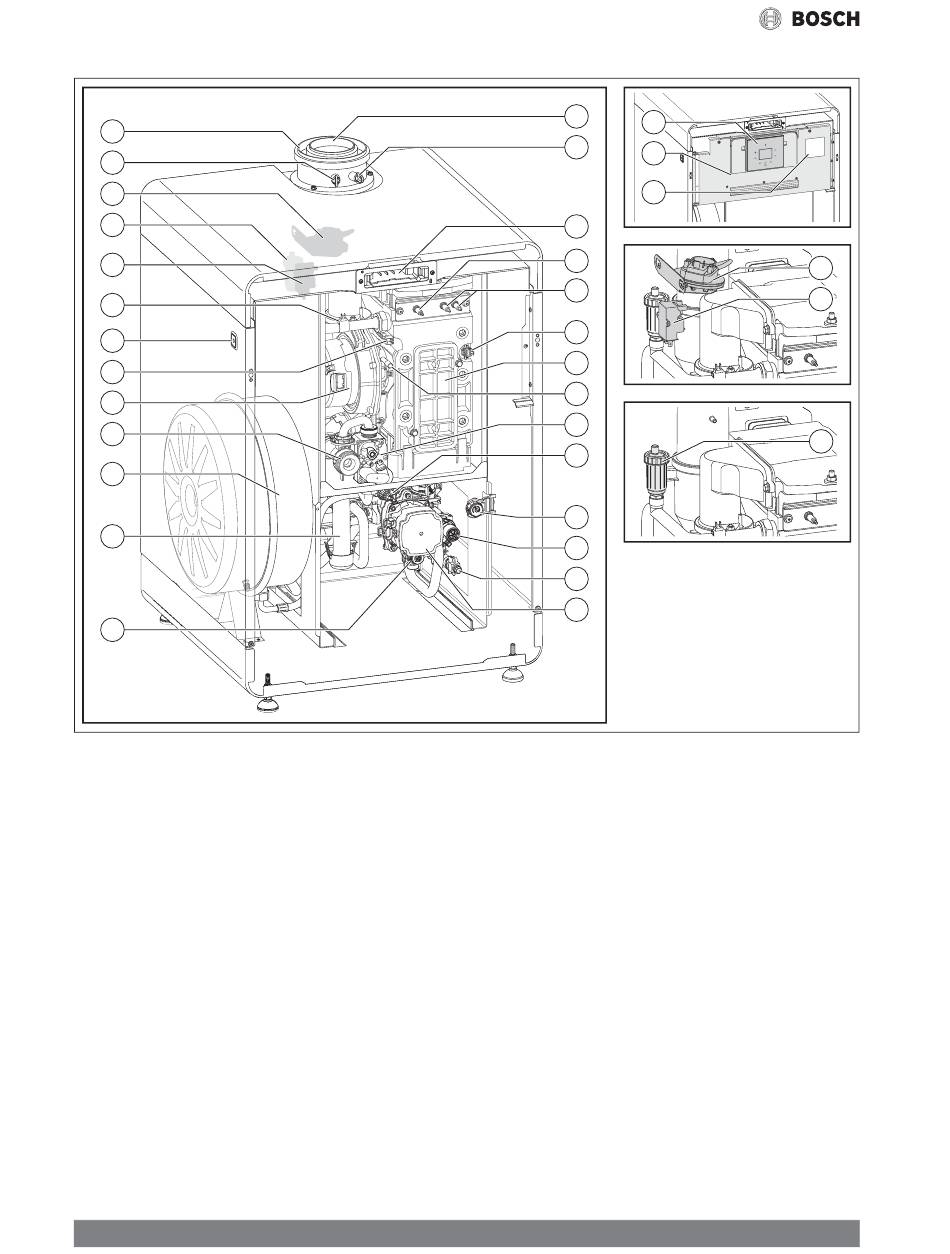

Fig. 4 Vue d'ensemble du produit Appareils système
[1] Conduite d'évacuation des fumées
[2] Point de mesure de l'air de combustion
[3] Boîtier de l'accessoire Clé (passerelle sans fil)
[4] Électrode de contrôle
[5] Électrode d'allumage
[6] Sonde de température du corps de chauffe
[7] Couvercle de la trappe de visite
[8] Point de mesure du dispositif de mélange
[9] Bloc gaz
[10] Capteur de pression
[11] Manomètre
[12] Vanne sélective
[13] Robinet de vidange
[14] Pompe
[15] Soupape de sécurité (circuit de chauffage)
[16] Siphon à condensats
[17] Vase d'expansion
[18] Injecteur réglable
[19] Ventilateur
[20] Sonde de température de départ du corps de chauffe
[21] Interrupteur Marche/Arrêt
[22] Sonde de température de départ du tube de départ
[23] Transformateur d'allumage
[24] Purgeur automatique
[25] Pressostat différentiel
8
1
28
2
29
30
3
4
5
6
7
8
9
10
11
12
13
14
[26] Point de mesure des fumées
[27] Entrée d'air de combustion
[28] Tableau de commande
[29] Module de commande
[30] Plaque signalétique
Condens 4700iF – 6720877410 (2017/08)
