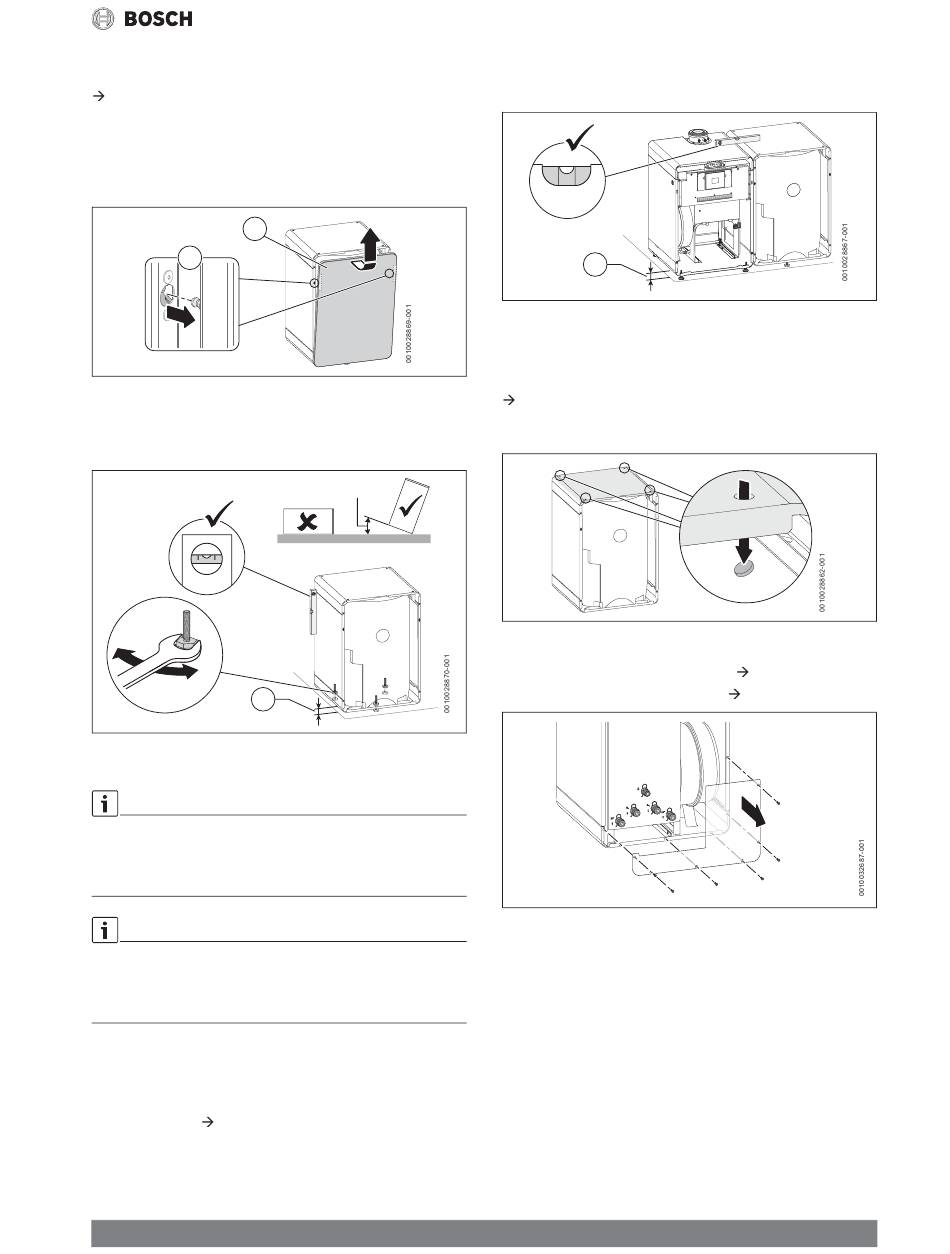

Retrait du panneau avant du ballon d'eau chaude sanitaire WD 90 2
B
fig. 29.
▶ Saisir les côtés extérieurs supérieurs du panneau avant [1] et tirer
vers l'avant pour dégager les fermetures à clips [2].
▶ Le dégager de la lèvre d'étanchéité sur la plaque de fond en le soule-
vant.
▶ Ranger le panneau [1] en sécurité.
1
2
Fig. 29 Retrait du panneau avant du ballon d'eau chaude sanitaire
Mise à niveau du ballon d'eau chaude sanitaire
▶ Ajuster les pieds de réglage jusqu'à ce que le ballon soit à niveau ver-
ticalement et horizontalement ; contrôler à l'aide d'un niveau à bulle.
1
Fig. 30 Mise à niveau du ballon d'eau chaude sanitaire
[1] ≥ 10 mm, ≤ 32 mm
Installation horizontale (ballon à côté de la chaudière)
▶ L'ajustement minimal des pieds de réglage de mise à niveau de l'appa-
reil est de 31 mm et le maximum de 32 mm ; s'assurer que la chau-
dière et le ballon sont niveau.
Installation en colonne
▶ Ne pas ajuster les pieds de réglage de mise à niveau plus que néces-
saire pour mettre le réservoir à niveau, mais les maintenir aussi bas
que possible.
Appareil et ballon d'eau chaude sanitaire côte à côte (horizontale)
Après avoir positionné le ballon à côté de la chaudière (ne pas laisser
d'écart entre l'appareil et le ballon d'eau chaude sanitaire) :
▶ Installer les pieds de réglage de mise à niveau de l'appareil et le
mettre à niveau, ( 6.3.3 "Option appuis de mise à niveau").
Condens 4700iF – 6720877410 (2017/08)
▶ Ajuster les pieds de réglage jusqu'à ce que le ballon soit à niveau ver-
ticalement et horizontalement par rapport à l'appareil ; contrôler à
l'aide d'un niveau à bulle.
Fig. 31 Installation horizontale
[1]
Appareil monté sur le ballon d'eau chaude sanitaire
Préparer le dessus du ballon d'eau chaude sanitaire.
fig. 32.
▶ Retirer les quatre capsules situées sur le dessus du ballon, à chaque
coin.
<40°
Fig. 32 Retrait des capsules
Monter la chaudière au-dessus du ballon d'eau chaude sanitaire.
▶ Retirer le panneau avant de la chaudière (
▶ Retirez le panneau arrière de l'appareil (
Fig. 33
1
≥ 31 mm, ≤ 32 mm
Installation
6.4).
fig. 33.).
