Prosonic Flow 92
Raccordement électrique
câble de capteur
Raccordement électrique
liaison entrée/sortie
analogique
Compensation de potentiel
Endress+Hauser

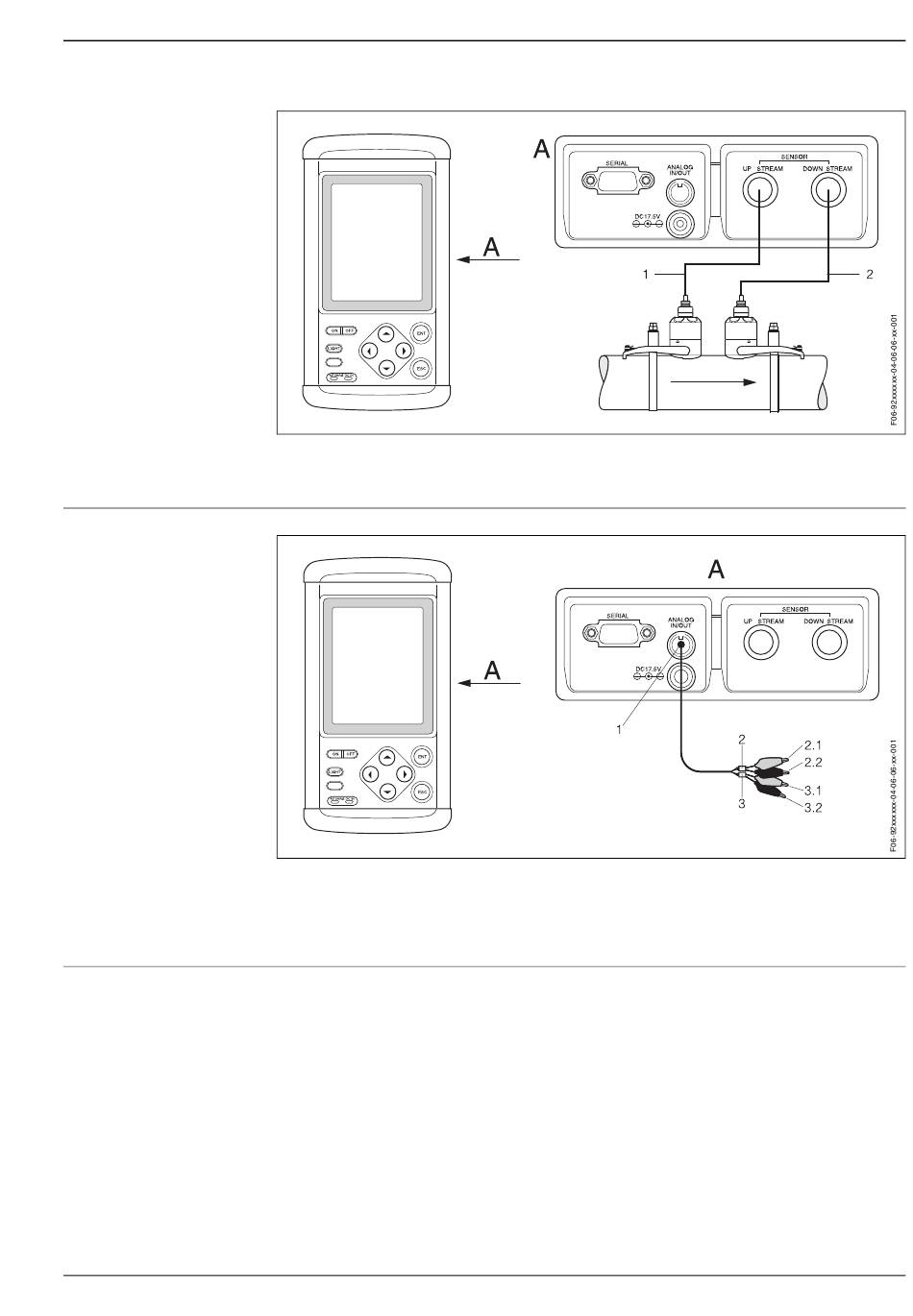

A = vue A
– 1 = câble capteur en amont
– 2 = câble capteur en aval
A = vue A
– 1 = Connecteur entrée/sortie analogique
– 2 = câble de sortie analogique; 2.1 = rouge (+); 2.2 = noir (-)
– 3 = câble d'entrée analogique; 3.1 = rouge (+); 3.2 = noir (-)
Des mesures spéciales de compensation de potentiel ne sont pas nécessaires.
7
