TI01002F/14/FR/23.20
71491537
2020-07-31
Products
Information technique

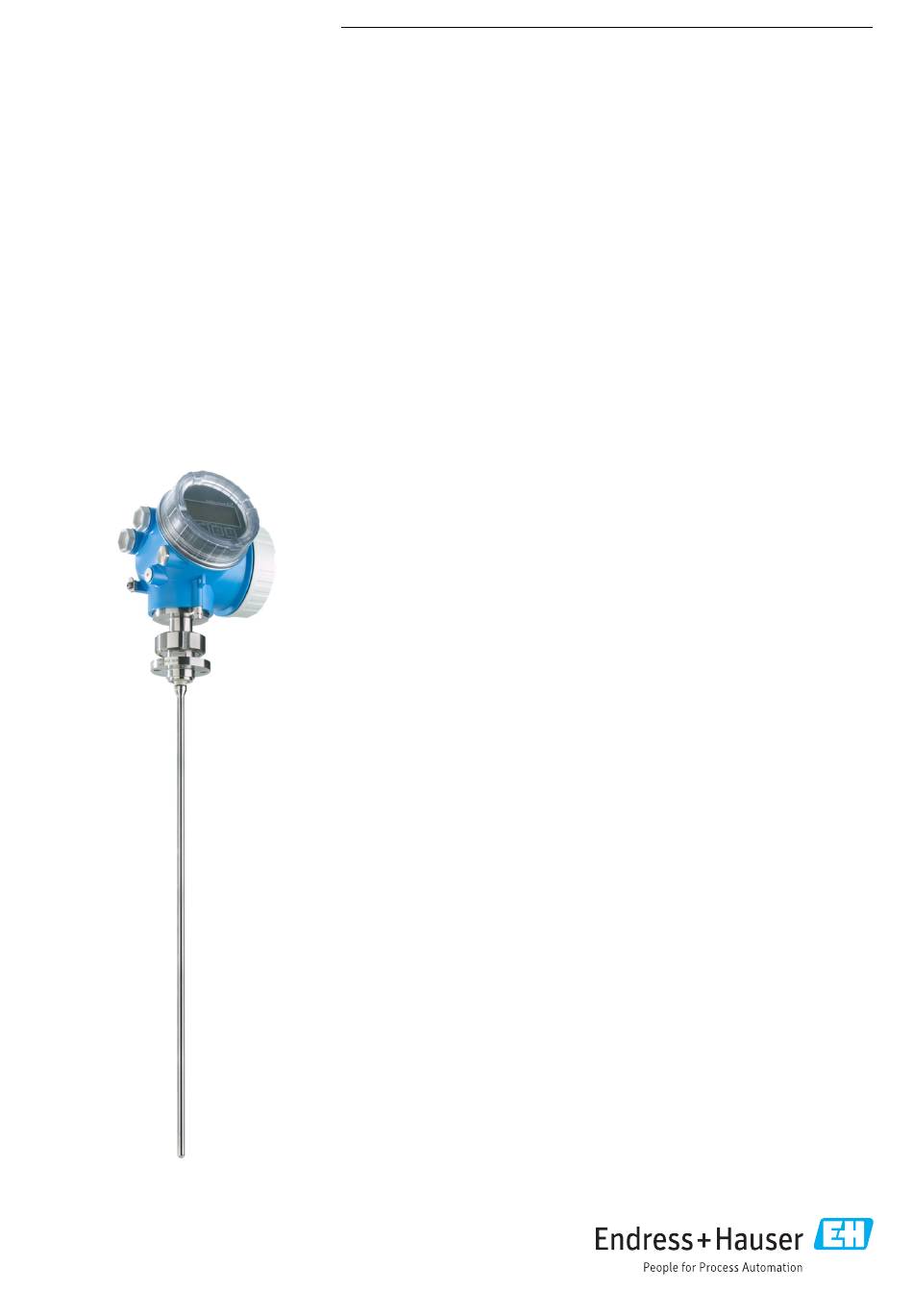

Levelflex FMP53
Radar de niveau filoguidé
Mesure de niveau dans les applications
hygiéniques
Domaine d'application
• Sonde à tige
• Raccords process pour exigences hygiéniques (Tri-Clamp, 11851, 11864, NEUMO,
Varivent N, SMS)
• Température de process : –20 ... +150 °C (–4 ... +302 °F)
• Pression de process : –1 ... +16 bar (–14,5 ... +232 psi)
• Gamme de mesure maximale : tige 6 m (20 ft)
• Précision : ±2 mm (±0,08 in)
• Certificats internationaux pour la protection contre les explosions ; WHG ;
EN10204-3.1 ; EHEDG ; 3-A ; CoC ASME-BPE
• Protocole de linéarité (3 points, 5 points)
Principaux avantages
• Mesure sûre même en cas de fluctuations des propriétés du produit et du process
• Concept de gestion des données HistoROM pour mise en service, maintenance et
diagnostic simples et rapides
• Fiabilité très élevée grâce à la nouvelle évaluation Multi-Echo Tracking
• Hardware et software développés selon IEC 61508 (jusqu' à SIL3)
• Intégration facile dans des systèmes de commande ou de gestion des équipements
• Interface utilisateur intuitive en langue nationale
• Technologie sans fil Bluetooth® pour la mise en service, la configuration et la
maintenance via l' a pp gratuite SmartBlue disponible pour iOS / Android
• Test de validité simple pour SIL et WHG
• Heartbeat Technology™
Solutions
Services

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser Levelflex FMP53

Sommaire des Matières pour Endress+Hauser Levelflex FMP53

  • Page 1 Products Solutions Services TI01002F/14/FR/23.20 71491537 2020-07-31 Information technique Levelflex FMP53 Radar de niveau filoguidé Mesure de niveau dans les applications hygiéniques Domaine d'application • Sonde à tige • Raccords process pour exigences hygiéniques (Tri-Clamp, 11851, 11864, NEUMO, Varivent N, SMS) •...

  • Page 2: Table Des Matières

    Levelflex FMP53 Sommaire Informations importantes concernant le Process ........48 document .

  • Page 3: Levelflex Fmp53

    Levelflex FMP53 Accessoires ....... 86 Accessoires spécifiques à l' a ppareil ....86 Accessoires spécifiques à...

  • Page 4: Symboles Utilisés

    Levelflex FMP53 Informations importantes concernant le document Symboles utilisés Symboles d'avertissement DANGER Ce symbole attire l' a ttention sur une situation dangereuse, entraînant la mort ou des blessures corporelles graves, si elle n' e st pas évitée. AVERTISSEMENT Ce symbole attire l' a ttention sur une situation dangereuse, pouvant entraîner la mort ou des blessures corporelles graves, si elle n' e st pas évitée.

  • Page 5: Principe De Fonctionnement Et Construction Du

    Levelflex FMP53 Principe de fonctionnement et construction du système Principe de mesure Principes de base Le Levelflex est un transmetteur utilisant le principe de la mesure du temps de parcours (ToF = Time of Flight). La distance du point de référence à la surface du produit est mesurée. Des impulsions haute fréquence sont émises et guidées le long d' u ne sonde.

  • Page 6: Coefficient Diélectrique

    Levelflex FMP53 Coefficient diélectrique Le coefficient diélectrique (CD) du produit influence directement le degré de réflexion des impulsions haute fréquence. Dans le cas de valeurs CD élevées, comme par exemple pour l' e au ou l' a mmoniac, les impulsions sont fortement réfléchies ; dans le cas de valeurs CD faibles, comme par exemple les hydrocarbures, les impulsions sont faiblement réfléchies.

  • Page 7: Fonctionnement

    • Matériel et logiciel développés selon SIL IEC 61508 • Mesure d' i nterface véritable, directe Approvisionnement • En tant que leader du marché mondial de la mesure de niveau, Endress+Hauser garantit la sécurité de l' i nvestissement • Assistance et service après-vente dans le monde entier Montage •...
  • Page 8 Levelflex FMP53 Sonde à tige • Longueur maximale de la sonde • 4 m (13 ft) ; sondes à tige inséparables • 6 m (20 ft) ; sondes à tige séparables • Matériau : • 316L, Ra<0,76 µm (30 µin) •...

  • Page 9: Entrée

    Levelflex FMP53 Entrée Grandeur mesurée La grandeur mesurée est la distance entre le point de référence et la surface du produit. Le niveau est calculé sur la base de "E", la distance vide entrée. Il est également possible de convertir le niveau dans d' a utres variables (volume, masse) par linéarisation (32 points).

  • Page 10: Distance De Blocage

    Levelflex FMP53 Distance de blocage La distance de blocage supérieure (= UB) est la distance minimale entre le point de référence de la mesure (bride de montage) et le niveau maximum. 100% A0011279  3 Définition de la distance de blocage et de la distance de sécurité...

  • Page 11: Sortie

    Levelflex FMP53 Sortie Signal de sortie HART • Codage du signal : FSK ±0,5 mA via le signal de courant • Vitesse de transmission des données : 1 200 Bit/s • Isolation galvanique : Technologie sans fil Bluetooth® • Version d' a ppareil : Caractéristique de commande 610 "Accessoire monté", option NF "Bluetooth"...

  • Page 12: Signal De Défaut

    Levelflex FMP53 • Fréquence d' é chantillonnage : Correspond au cycle de mesure • Source du signal / variables d' a ppareil : • Niveau linéarisé • Distance • Tension aux bornes • Température électronique • Amplitude relative de l' é cho •...

  • Page 13: Données Spécifiques Au Protocole

    Levelflex FMP53 Données spécifiques au HART protocole ID fabricant 17 (0x11) ID type d' a ppareil 0x1122 Spécification HART Fichiers de description Informations et fichiers sous : d' a ppareil (DTM, DD) • www.fr.endress.com • www.fieldcommgroup.org Charge HART Min. 250 Ω...
  • Page 14 Levelflex FMP53 PROFIBUS PA ID fabricant 17 (0x11) Numéro 0x1558 d' i dentification Version profil 3.02 Fichier GSD Informations et fichiers sous : • www.fr.endress.com Version du fichier • www.profibus.org Grandeurs de sortie Entrée analogique : • Niveau linéarisé • Distance •...
  • Page 15 é tat de l' a ppareil Service Sensor Contient les paramètres qui ne peuvent être Pas de valeurs de sortie Transducer Block configurés que par le Service Endress+Hauser Service Information Contient les paramètres qui donnent des Pas de valeurs de sortie Transducer Block informations sur l' é...
  • Page 16 Levelflex FMP53 Blocs de fonctions Bloc Contenu Nombre de Nombre de Temps Fonctionnalité blocs blocs d'exécution permanents instanciables Resource Ce bloc contient toutes les Étendue Block données permettant d' i dentifier l' a ppareil de façon univoque. Il correspond à la version électronique de la...
  • Page 17 Levelflex FMP53 Bloc Contenu Nombre de Nombre de Temps Fonctionnalité blocs blocs d'exécution permanents instanciables Input Selector Le bloc Input Selector permet 25 ms Standard Block la sélection de jusqu' à quatre entrées et génère une sortie basée sur l' a ction configurée. Il reçoit normalement son entrée...

  • Page 18: Alimentation Électrique

    Levelflex FMP53 Alimentation électrique Affectation des bornes Occupation des bornes 2 fils : 4-20mA HART A0036498  4 Occupation des bornes 2 fils : 4-20mA HART Sans protection intégrée contre les surtensions Avec protection intégrée contre les surtensions Raccordement 4-20 mA HART passif : bornes 1 et 2, sans protection contre les surtensions intégrée Raccordement 4-20 mA HART passif : bornes 1 et 2, avec protection contre les surtensions intégrée...

  • Page 19: Occupation Des Bornes 2 Fils : 4-20Ma Hart, Sortie De Commutation

    Levelflex FMP53 Occupation des bornes 2 fils : 4-20mA HART, sortie de commutation A0036500  6 Occupation des bornes 2 fils : 4-20mA HART, sortie de commutation Sans protection intégrée contre les surtensions Avec protection intégrée contre les surtensions Raccordement 4-20 mA HART passif : bornes 1 et 2, sans protection contre les surtensions intégrée Raccordement sortie tout ou rien (collecteur ouvert) : bornes 3 et 4, sans protection contre les surtensions intégrée...
  • Page 20 Levelflex FMP53 Occupation des bornes 2 fils : 4-20 mA HART, 4-20 mA A0036500  8 Occupation des bornes 2 fils : 4-20 mA HART, 4-20 mA Sans protection intégrée contre les surtensions Avec protection intégrée contre les surtensions Raccordement sortie courant 1, 4-20 mA HART passif : bornes 1 et 2, sans protection contre les surtensions intégrée...
  • Page 21 Levelflex FMP53 Occupation des bornes 4 fils : 4-20mA HART (10,4 … 48 V A0036516  10 Occupation des bornes 4 fils : 4-20mA HART (10,4 … 48 V Raccordement 4-20 mA HART (actif) : bornes 3 et 4 Raccordement alimentation : bornes 1 et 2 Borne pour le blindage du câble...
  • Page 22 Levelflex FMP53 Occupation des bornes 4 fils : 4-20mA HART (90 … 253 V A0036519  12 Occupation des bornes 4 fils : 4-20mA HART (90 … 253 V Raccordement 4-20 mA HART (actif) : bornes 3 et 4 Raccordement alimentation : bornes 1 et 2 Borne pour le blindage du câble...
  • Page 23 Levelflex FMP53 Schéma de principe 4 fils : 4-20 mA HART (90 … 253 V A0036527  13 Schéma de principe 4 fils : 4-20 mA HART (90 … 253 V Unité d' e xploitation, par ex. API Résistance de communication HART (≥ 250 Ω) ; respecter la charge maximale Port pour Commubox FXA195 ou FieldXpert SFX350/SFX370 (via modem Bluetooth VIATOR) Afficheur analogique ;...
  • Page 24 Levelflex FMP53 Schéma de principe PROFIBUS PA / FOUNDATION Fieldbus A0036530  15 Schéma de principe PROFIBUS PA / FOUNDATION Fieldbus Blindage de câble ; respecter la spécification de câble Raccordement PROFIBUS PA / FOUNDATION Fieldbus Appareil de mesure Sortie tout ou rien (collecteur ouvert)
  • Page 25 Levelflex FMP53 Exemples de raccordement de la sortie tout ou rien Pour les appareils HART, la sortie tout ou rien est disponible en option. A0015909  16 Raccordement d' u n relais A0015910  17 Raccordement à une entrée numérique Résistance de pull-up...

  • Page 26: Connecteurs

    Levelflex FMP53 Connecteurs Dans le cas de versions d' a ppareil dotées d' u n connecteur (M12 ou 7/8"), il n' e st pas nécessaire d' o uvrir le boîtier pour connecter le câble de signal. A0011175  18 Affectation des broches du connecteur M12...

  • Page 27: Alimentation Électrique

    Levelflex FMP53 Alimentation électrique Une alimentation électrique externe est nécessaire. Différentes alimentations peuvent être commandées auprès d' E ndress+Hauser. 2 fils, 4-20mA HART, passif 2 fils ; 4-20mA HART "Agrément" Tension U aux bornes de l'appareil Charge R maximale, en fonction de la tension d'alimentation...
  • Page 28 Levelflex FMP53 2 fils ; 4-20 mA HART, sortie tout ou rien "Agrément" Tension U aux bornes de l'appareil Charge R maximale, en fonction de la tension d'alimentation de l'alimentation 3) 4) • Non Ex 13,5 … 35 V R [ ] •...

  • Page 29: Levelflex Fmp53

    Levelflex FMP53 Protection contre les inversions de polarité intégrée Ondulation résiduelle < 1 V admissible à f = 0 ... 100 Ondulation résiduelle < 10 mV admissible à f = 100 ... 10000 Hz Endress+Hauser...

  • Page 30: Consommation

    Levelflex FMP53 4 fils, 4-20 mA HART, actif "Energie auxiliaire ; sortie" Tension aux bornes Charge maximale R K : 4 fils 90-253 VAC ; 4-20 mA HART 90 … 253 V (50 … 60 Hz), catégorie de 500 Ω...

  • Page 31: Coupure De L'alimentation

    Levelflex FMP53 FOUNDATION Fieldbus Courant de base de 15 mA l'appareil Courant de défaut FDE 0 mA (Fault Disconnection Electronic) FISCO 17,5 V 550 mA 5,5 W 5 nF 10 μH Coupure de l'alimentation • La configuration est conservée dans l' H istoRom (EEPROM).

  • Page 32: Spécification De Câble

    Courant nominal de décharge (8/20 μs) 10 kA Module de protection contre les surtensions externe Les parafoudres Endress+Hauser HAW562 et HAW569, par exemple, sont adaptés pour la protection externe contre les surtensions. Vous trouverez plus d' i nformations dans les documents suivants : •...

  • Page 33: Performances

    Levelflex FMP53 Performances Conditions de référence • Température = +24 °C (+75 °F) ±5 °C (±9 °F) • Pression = 960 mbar abs. (14 psia) ±100 mbar (±1,45 psi) • Humidité de l' a ir = 60 % ±15 % •...

  • Page 34: Résolution

    Levelflex FMP53 Dans la zone de l'extrémité inférieure de la sonde, on trouve l'écart de mesure suivant : 40 (1.57) DC = 2 30 (1.18) DC = 80 10 (0.39) 2 (0.08) 0 (0) - 2 (- 0.08) - 10 (-0.39) - 30 (- 1.18)

  • Page 35: Montage

    Levelflex FMP53 Montage Conditions de montage Position de montage appropriée A0014130  22 Conditions de montage pour le Levelflex Espacement requis lors du montage • Distance (A) entre les sondes à tige et la paroi de la cuve : • Pour des parois métalliques lisses : > 50 mm (2 in) •...
  • Page 36 Levelflex FMP53 Conditions supplémentaires • Lorsque l' a ppareil est monté en extérieur, il peut être protégé contre les intempéries au moyen d' u n capot de protection climatique (1). • Ne pas monter la sonde dans la veine de remplissage (2).
  • Page 37 Levelflex FMP53 Montage dans des conditions confinées Montage avec sonde séparée La version avec sonde séparée est appropriée pour les espaces de montage réduits (structure du produit : Construction de la sonde). Dans ce cas, le boîtier électronique est monté dans une position séparée de la sonde.
  • Page 38 Levelflex FMP53 Sondes séparables 4.5 Nm A0014166 L' u tilisation de sondes à tige séparables (Ø 8 mm) est recommandée dans des conditions de montage confinées (dégagement supérieur limité). • Longueur de sonde max. 6 m (19,68 ft) • Capacité de charge latérale max. 10 Nm •...
  • Page 39 Levelflex FMP53 Remarques concernant la charge mécanique de la sonde Capacité de charge latérale (résistance à la flexion) des sondes à tige FMP53 Tige 8 mm (0.31") 316L 10 Nm Tige 8 mm (0.31") 316L séparable 10 Nm Charge latérale (couple de flexion) due aux conditions d' é coulement...
  • Page 40 Levelflex FMP53 Situations de montage spéciales Cuves avec boule de lavage pour le nettoyage de la sonde A0014131 Montage près de la paroi de la cuve Un montage de la sonde près de la paroi de la cuve améliore l' e ffet de nettoyage en cas d' u tilisation d' u ne boule de lavage.

  • Page 41: Montage Incliné

    Levelflex FMP53 Montage incliné A0014145 • Pour des raisons mécaniques, la sonde doit être montée le plus verticalement possible. • Si la sonde est montée de façon inclinée, la longueur de la sonde doit être réduite selon l' a ngle de montage.
  • Page 42 Levelflex FMP53 Cuves non métalliques A0012527 Cuve non métallique Plaque métallique ou bride métallique Pour garantir de bons résultats de mesure lors du montage dans des cuves non métalliques : au niveau du raccord process, monter une plaque métallique d' u n diamètre d' a u moins 200 mm (8 in) à...
  • Page 43 Levelflex FMP53 Cuves en matière synthétique et en verre : montage de la sonde sur la paroi extérieure Dans le cas de cuves en matière synthétique et en verre, la sonde peut également être montée sur la paroi extérieure, dans certaines conditions.
  • Page 44 Levelflex FMP53 Cuve avec isolation thermique Si les températures du process sont élevées, l' a ppareil doit être inclus dans l' i solation normale de la cuve (1) afin d' e mpêcher l' é chauffement de l' é lectronique par rayonnement ou convection thermique.

  • Page 45: Levelflex Fmp53

    Levelflex FMP53 Conditions d'utilisation : Environnement Température ambiante Appareil de mesure –20 … +80 °C (–4 … +176 °F) Afficheur local –20 … +70 °C (–4 … +158 °F), en dehors de la gamme de température, la lisibilité de l' a ffichage peut être altérée.
  • Page 46 Levelflex FMP53 Dans le cas d' u ne température (T ) au raccord process, la température ambiante (T ) admissible est réduite comme le montre le diagramme suivant (réduction de la température) : Réduction de la température pour le FMP53 [°C] ([°F])T a...

  • Page 47: Température De Stockage

    Levelflex FMP53 Température de stockage • Température de stockage admissible : –40 … +80 °C (–40 … +176 °F) • Utiliser l' e mballage d' o rigine. Classe climatique DIN EN 60068-2-38 (contrôle Z/AD) Altitude d'utilisation selon • En général jusqu' à 2 000 m (6 600 ft) au-dessus du niveau de la mer.

  • Page 48: Process

    Levelflex FMP53 Process Gamme de température de La température maximale admissible sur le raccord process est définie par la version de joint torique process commandée : Appareil Matériau du joint torique Température de process Agrément FMP53 EPDM (Freudenberg 70 EPDM 291) –20 …...

  • Page 49: Construction Mécanique

    Levelflex FMP53 Construction mécanique Dimensions Dimensions du boîtier de l'électronique 99 (3.9)* 78 (3.07) 90 (3.54) A0011346  24 Boîtier GT19 (plastique PBT). Unité de mesure mm (in) *Pour appareils avec protection intégrée contre les surtensions. 98 (3.86)* 78 (3.07) 90 (3.54)
  • Page 50 Levelflex FMP53 Dimensions support de montage ø42...60 (1.65...2.36) 127...140 122 (4.8) (5...5.51) 161 (6.34) 162...175 (6.38...6.89) A0014793  26 Support de montage pour le boîtier de l' é lectronique. Unité de mesure mm (in) Montage mural Montage sur colonne Avec les versions d' a ppareil "Capteur séparé" (voir caractéristique 060 de la structure du produit), le support de montage est compris dans la livraison.
  • Page 51 Levelflex FMP53 FMP53 : dimensions du raccord process M24x1.5 ø42.9 (ø1.69) A0012763  27 DIN11864-1 A tube DN25 DIN11866-A, 316L. Unité de mesure mm (in) M24x1.5 ø66.9 (ø2.63) A0012764  28 DIN11864-1 A tube DN50 DIN11866-A, 316L. Unité de mesure mm (in) M24x1.5...
  • Page 52 Levelflex FMP53 ø70 (2.76) M24x1.5 ø49.9 (1.96) ø90 (3.54) A0012768  32 NEUMO BioControl D50 PN16, 316L. Unité de mesure mm (in) Point de référence de la mesure ø115 (4.53) M24x1.5 ø87.4 (3.44) ø140 (5.51) A0012769  33 NEUMO BioControl D80 PN16, 316L. Unité de mesure mm (in) Point de référence de la mesure...
  • Page 53 Levelflex FMP53 M24x1.5 ø91 (ø3.58) A0035143  36 Tri-Clamp ISO2852 DN70-76.1 (3"), 316L. Unité de mesure mm (in) M24x1.5 ø68 (ø2.68) ø71 (ø2.8) ø84 (ø3.31) A0012773  37 Varivent N tube DN40-162 PN16, 316L. Unité de mesure mm (in) M24x1.5 ø54.85 (ø2.16)
  • Page 54 Levelflex FMP53 ø65 (2.7) A0012776  41 Manchon à souder pour raccord fileté M24, 316L (71041381). Unité de mesure mm (in) Endress+Hauser...
  • Page 55 Levelflex FMP53 FMP53 : dimensions de la sonde 122 (4.8) ø53.6 27 mm (2.11) 27 mm ø25 (0.98) ø13 (0.51) 10 mm ø53.6 (2.11) 10 mm ø8 (0.31) ø53.6 ø13 (0.51) (2.11) ø25 (0.98) 27 mm ø8 (0.31) 10 mm...

  • Page 56: Tolérances De Longueur De Sonde

    Levelflex FMP53 Tolérances de longueur de Sondes à tige Tolérance admissible en fonction de la longueur de sonde : sonde • < 1 m (3,3 ft) = +0 … –3 mm (+0 … –0,12 in) • 1 … 4 m (3,3 … 13 ft) = +0 … –5 mm (+0 … –0,2 in)

  • Page 57: Poids

    Levelflex FMP53 Poids Boîtier Pièce Poids Boîtier GT19 - plastique env. 1,2 kg Boîtier GT20 - aluminium env. 1,9 kg FMP53 Pièce Poids Pièce Poids Capteur env. 1,2 kg Sonde à tige 8 mm env. 0,4 kg/m de longueur de...

  • Page 58: Matériaux : Boîtier Gt19 (Plastique)

    Levelflex FMP53 Matériaux : Boîtier GT19 (plastique) A0013788 N° Pièce Matériau Boîtier 2.1 Couvercle du compartiment de • Verre protecteur : PC l' é lectronique • Cache de protection : PBT-PC • Joint du couvercle : EPDM • Revêtement du filetage : vernis de glissement à base de graphite 2.2 Couvercle du compartiment de...

  • Page 59: Matériaux : Boîtier Gt20 (Fonte D' A Lu Moulée, Revêtement Pulvérisé)

    Levelflex FMP53 Matériaux : boîtier GT20 (fonte d'alu moulée, revêtement pulvérisé) A0036037 N° Composant Matériau Boîtier, RAL 5012 (bleu) • Boîtier : AlSi10Mg (< 0,1 % Cu) • Revêtement : polyester 2.1 Couvercle du compartiment de • Couvercle : AlSi10Mg (< 0,1 % Cu) l' é...
  • Page 60 Levelflex FMP53 N° Composant Matériau Borne de terre • Vis : A2 • Rondelle élastique : A2 • Étrier de serrage : 304 (1.4301) • Support : 304 (1.4301) Plaque signalétique adhésive Plastique Dans la version avec le connecteur M12, le joint est en Viton (différent de la version standard).

  • Page 61: Levelflex Fmp53

    Levelflex FMP53 Matériaux : Raccord process Levelflex FMP53 Capteur séparable Capteur non N° Matériau Agrément séparable 304 (1.4301) — 304 (1.4301) — 316L (1.4435) — Ketron LSG PEEK FDA, 3A, qualité alimentaire USP Cl. VI naturelle A0013904 A0013903 304L (1.4307) —...

  • Page 62: Matériaux : Sonde

    Levelflex FMP53 Matériaux : Sonde Levelflex FMP53 Caractéristique 060 "Sonde" • DA : tige 8 mm • FA : tige 8 mm, 500 mm séparable • DB : tige 0.31 in • FB : tige 0.31in, 20 in séparable • EA : tige 8 mm, électropolie •...

  • Page 63: Matériaux : Support De Montage

    Levelflex FMP53 Matériaux : Support de montage A0015143 Support de montage pour la version "Capteur séparé" N° Composant Matériau Système de support 316L (1.4404) Support rond 316Ti (1.4571) Vis / écrous A4-70 Entretoises 316Ti (1.4571) ou 316L (1.4404) Demi-coquilles 316L (1.4404) Matériaux : Adaptateur et...

  • Page 64: Matériaux : Capot De Protection Climatique

    Levelflex FMP53 Matériaux : capot de protection climatique A0015473 Pièce : matériau Capot de protection : 316L (1.4404) Pièce en caoutchouc moulé (4x) : EPDM Vis de fixation : 316L (1.4404) + fibre de carbone Support : 316L (1.4404) Borne de terre •...

  • Page 65: Opérabilité

    Levelflex FMP53 Opérabilité Concept de configuration Structure de menu orientée pour les tâches spécifiques à l'utilisateur • Mise en service • Fonctionnement • Diagnostic • Niveau expert Langues de programmation • English • Deutsch • Français • Español • Italiano •...

  • Page 66: Configuration Sur Site

    Levelflex FMP53 Configuration sur site Configuration Boutons-poussoirs Commande tactile avec Caractéristique de Option C "SD02" Option E "SD03" commande "Affichage ; Configuration" A0036312 A0036313 Eléments Afficheur à 4 lignes Afficheur à 4 lignes d'affichage Rétroéclairage blanc ; rouge en cas de défaut d' a ppareil...

  • Page 67: Configuration Via Technologie Sans Fil Bluetooth

    Levelflex FMP53 Configuration via Exigences technologie sans fil Bluetooth® A0036790  44 Capteur avec module Bluetooth Boîtier de l' é lectronique de l' a ppareil Module Bluetooth Cette option de configuration n' e st disponible que pour les appareils avec module Bluetooth. Les options suivantes sont possibles : •...

  • Page 68: Configuration À Distance

    Levelflex FMP53 Configuration à distance Via protocole HART A0036169  46 Options de configuration à distance via protocole HART API (automate programmable industriel) Unité d' a limentation de transmetteur, par ex. RN221N (avec résistance de communication) Raccordement pour Commubox FXA191, FXA195 et Field Communicator 375, 475 Field Communicator 475 Ordinateur avec outil de configuration (par ex.
  • Page 69 Levelflex FMP53 Via FOUNDATION Fieldbus FF-HSE FF-H1 FF-H1 A0017188  48 Architecture du système FOUNDATION Fieldbus avec composants associés Modem Bluetooth FFblue Field Xpert SFX350/SFX370 DeviceCare/FieldCare Carte d' i nterface NI-FF Industrial network FF-HSE High Speed Ethernet FF-H1 FOUNDATION Fieldbus-H1...
  • Page 70 Levelflex FMP53 DeviceCare/FieldCare via interface service (CDI) A0032466  49 DeviceCare/FieldCare via interface service (CDI) Interface service (CDI) de l' a ppareil (= Endress+Hauser Common Data Interface) Commubox FXA291 Ordinateur avec outil de configuration DeviceCare/FieldCare Endress+Hauser...

  • Page 71: Intégration Dans Le Système De Jaugeage De Cuves

    Levelflex FMP53 Intégration dans le système Le Tank Side Monitor NRF81 d' E ndress+Hauser dispose de fonctions de communication intégrées pour les sites avec plusieurs cuves équipées d' u n ou de plusieurs capteurs, par ex. radars, capteurs de de jaugeage de cuves température instantanée ou moyenne, sondes capacitives pour la détection de présence d' e au et/ou...

  • Page 72: Logiciel De Gestion Des Stocks Supplycare

    Levelflex FMP53 Logiciel de gestion des stocks SupplyCare est un logiciel d' e xploitation basé sur le web et destiné à la coordination du flux de matériels et d' i nformations tout au long de la chaîne d' a pprovisionnement. SupplyCare fournit une SupplyCare vue d' e nsemble complète des niveaux de cuves et silos dispersés géographiquement, par exemple, en...
  • Page 73 Levelflex FMP53 A0034288  51 Exemple de plateforme de gestion des stocks avec SupplyCare Enterprise SCE30B SupplyCare Enterprise (via navigateur web) Installation SupplyCare Enterprise SupplyCare Enterprise sur appareils mobiles (via navigateur web) Ethernet/WLAN/UMTS Fieldgate FXA42 Alimentation 24 V DC Modbus TCP via Ethernet comme serveur/client Convertisseur de Modbus à...
  • Page 74 D' a utres services sont également proposés en plus de l' i nfrastructure informatique et du logiciel installé dans un Data Center Endress+Hauser sécurisé et redondant. Ces services comprennent la disponibilité définie du SAV Endress+Hauser mondial et des temps de réponse définis en cas de maintenance.

  • Page 75: Certificats Et Agréments

    UE de conformité, conjointement avec les normes appliquées. Endress+Hauser confirme que l' a ppareil a réussi les tests en apposant le marquage CE. L' e nsemble de mesure est conforme aux restrictions des substances de la Directive 2011/65/EU RoHS (Limitation des substances dangereuses) (RoHS 2).

  • Page 76: Asme Bpe (Coc)

    Levelflex FMP53 ASME BPE (CoC) Certificat de conformité (CoC) • Structure du produit, caractéristique 590 "Autre agrément", version "LW" • Les matériaux en contact avec le produit sont en 316L avec ferrite delta < 3 % • Rugosité de surface R <...

  • Page 77: Test, Certificat

    Levelflex FMP53 Test, certificat Caractéristique 580 Désignation Agrément "Test, certificat" Certificat matière 3.1, éléments métalliques en contact avec le produit, FMP53 certificat de réception EN10204-3.1 Mesure de la rugosité ISO4287/Ra, éléments métalliques en contact avec FMP53 le produit, certificat de réception Test en pression, procédure interne, certificat de réception...

  • Page 78: Autres Normes Et Directives

    Levelflex FMP53 Autres normes et directives • EN 60529 Indices de protection du boîtier (code IP) • EN 61010-1 Consignes de sécurité pour les appareils électriques de mesure, de commande, de régulation et de laboratoire • IEC/EN 61326 "Émission conforme aux exigences de la classe A". Compatibilité électromagnétique (exigences CEM).

  • Page 79: Levelflex Fmp53

    • Vérification automatique des critères d' e xclusion • Création automatique de la référence de commande avec édition en format PDF ou Excel • Possibilité de commande directe dans le shop en ligne Endress+Hauser Endress+Hauser...

  • Page 80: Protocole De Linéarité En 3 Points

    Levelflex FMP53 Protocole de linéarité en 3 Les points suivants doivent être pris en compte si l' o ption F3 (protocole de linéarité en 3 points) a été sélectionné dans la caractéristique 550 ("Étalonnage"). points Selon la sonde choisie, les 3 points du protocole de linéarité sont définis de la façon suivante : A0021090 Distance du point de référence R au premier point de mesure...

  • Page 81: Protocole De Linéarité En 5 Points

    Levelflex FMP53 Protocole de linéarité en 5 Les points suivants doivent être pris en compte si l' o ption F4 (protocole de linéarité en 5 points) a été sélectionné dans la caractéristique 550 ("Étalonnage"). points Les 5 points du protocole de linéarité sont répartis régulièrement sur la gamme de mesure (0 % - 100 %).

  • Page 82: Paramétrage Personnalisé

    Levelflex FMP53 Paramétrage personnalisé Si l' o ption IJ "Paramétrage HART personnalisé", IK "Paramétrage PA personnalisé" ou IL "Paramétrage FF personnalisé" a été sélectionnée dans la caractéristique 570 "Service", il est possible de choisir des préréglages qui diffèrent des réglages par défaut pour les paramètres suivants : Paramètre...

  • Page 83: Packs Application

    Levelflex FMP53 Packs application Heartbeat Diagnostics Disponibilité Disponible dans toutes les versions d' a ppareil. Fonctionnement • Autosurveillance continue de l' a ppareil. • Messages de diagnostic délivré à • l' a fficheur local. • un système d' a sset management (p. ex. FieldCare/DeviceCare).

  • Page 84: Heartbeat Verification

    Levelflex FMP53 Heartbeat Verification Disponibilité Disponible pour les versions suivantes de la caractéristique 540 "Pack application" : • EH : Heartbeat Verification + Monitoring • EJ :   Heartbeat Verification Fonctionnalité de l'appareil vérifiée sur demande • Vérification du bon fonctionnement de l' a ppareil de mesure dans les spécifications.

  • Page 85: Heartbeat Monitoring

    Levelflex FMP53 Heartbeat Monitoring Disponibilité Disponible pour les versions suivantes de la caractéristique 540 "Pack application" : EH : Heartbeat Verification + Monitoring Fonctionnement • En plus des paramètres de vérification, les valeurs de paramètres correspondantes ne sont plus consignées.

  • Page 86: Accessoires

    Levelflex FMP53 Accessoires Accessoires spécifiques à Capot de protection climatique l'appareil Accessoires Description Capot de protection climatique A0015466 300 (11.8) 275 (10.8) 255.1 (10) 164 (6.46) A0015472  53 Capot de protection climatique ; unité de mesure : mm (in) ...
  • Page 87 Levelflex FMP53 Support de montage pour le boîtier de l'électronique Accessoires Description Support de montage pour le boîtier de l' é lectronique ø42...60 (1.65...2.36) 127...140 122 (4.8) (5...5.51) 161 (6.34) 162...175 (6.38...6.89) A0014793  54 Support de montage pour le boîtier de l' é lectronique ; unité de mesure : mm (in)

  • Page 88: Kit D'étalonnage

    Description Kit d' é talonnage Le kit d' é talonnage permet de vérifier régulièrement la précision et la reproductibilité du transmetteur de niveau Levelflex FMP53. Référence : 71041382 Pour plus de détails, voir manuel de mise en service SD01003F. Endress+Hauser...

  • Page 89: Affichage Déporté Fhx50

    Levelflex FMP53 Affichage déporté FHX50 Accessoires Description Affichage déporté FHX50 A0019128 • Matériau : • Plastique PBT • 316L/1.4404 • Aluminium • Indice de protection : IP68 / NEMA 6P et IP66 / NEMA 4x • Compatible avec le module d' a ffichage : •...
  • Page 90 Levelflex FMP53 Parafoudre Accessoires Description Protection contre les surtensions pour appareils 2 fils OVP10 (1 voie) OVP20 (2 voies) A0021734 Caractéristiques techniques • Résistance par voie : 2 × 0,5 Ω • Tension continue de seuil : 400 … 700 V • Tension de choc de seuil : < 800 V •...

  • Page 91: Module Bluetooth Pour Les Appareils Hart

    Levelflex FMP53 Module Bluetooth pour les appareils HART Accessoires Description Module Bluetooth A0036493 • Mise en service simple et rapide SmartBlue (app) • Aucun outil ou adaptateur supplémentaire n' e st nécessaire • Courbe de signal via SmartBlue (app) • Transmission de données point à point unique cryptée (testée par le Fraunhofer Institute) et communication protégée par mot de passe via technologie sans fil Bluetooth®...

  • Page 92: Accessoires Spécifiques À La Communication

    Pour plus de détails, voir l' I nformation technique TI00404F Commubox FXA291 Relie les appareils de terrain Endress+Hauser à une interface CDI (= Endress+Hauser Common Data Interface) et au port USB d' u n ordinateur de bureau ou portable Référence : 51516983 Pour plus de détails, voir l' I nformation technique TI00405C...

  • Page 93: Accessoires Spécifiques Au Service

    • W@M Device Viewer (www.endress.com/deviceviewer) : entrer le numéro de série figurant sur la plaque signalétique • Endress+Hauser Operations App : entrer le numéro de série figurant sur la plaque signalétique ou scanner le code matriciel 2D (code QR) de la plaque signalétique Instructions condensées (KA)

  • Page 94: Manuel De Mise En Service (Ba)

    Levelflex FMP53 Manuel de mise en service Guide de référence Le manuel de mise en service contient toutes les informations nécessaires aux différentes phases du (BA) cycle de vie de l' a ppareil : de l' i dentification du produit, de la réception des marchandises et du stockage au dépannage, à...
