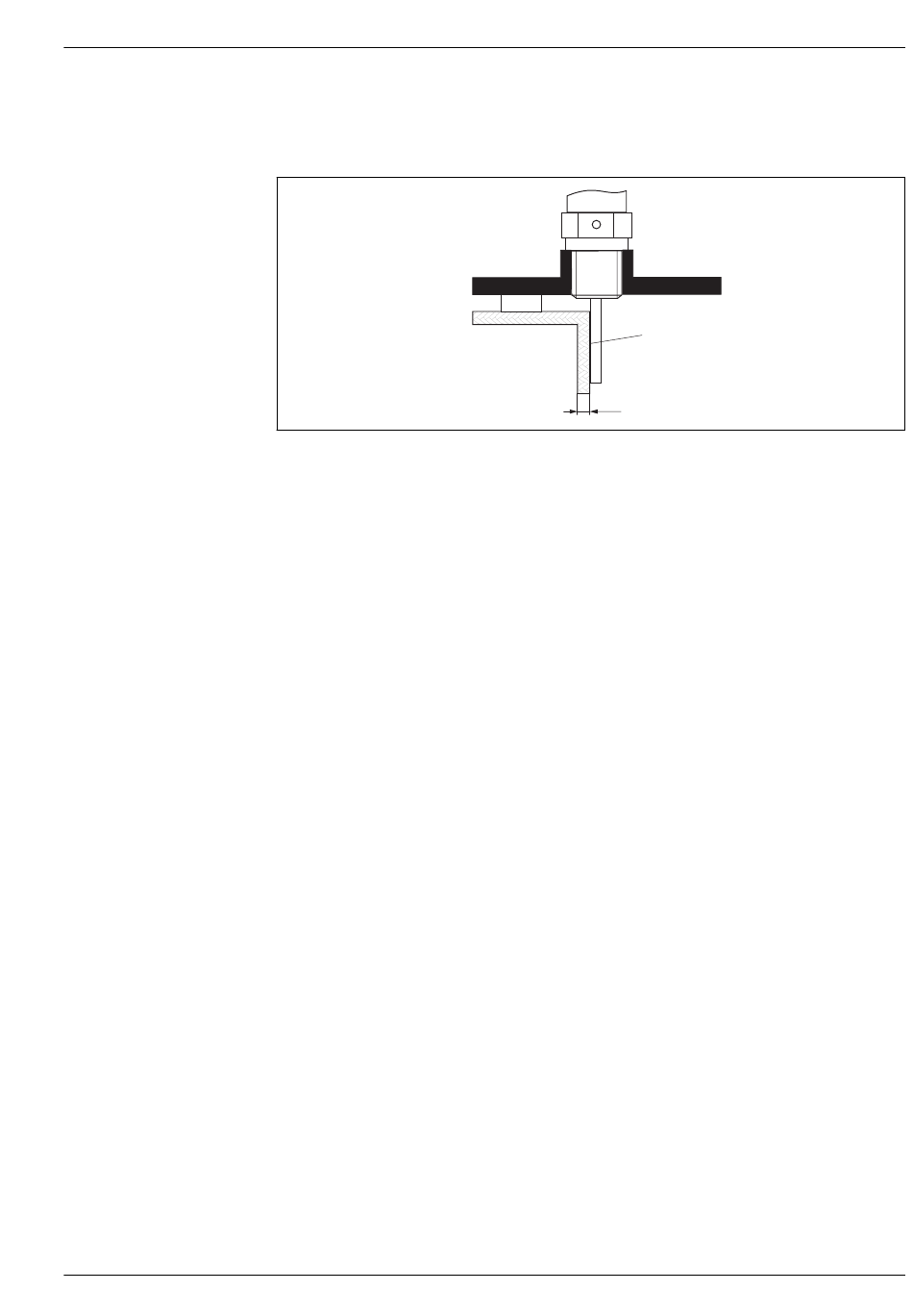

Cuves en matière synthétique et en verre : montage de la sonde sur la paroi extérieure
Dans le cas de cuves en matière synthétique et en verre, la sonde peut également être montée sur la
paroi extérieure, dans certaines conditions.
1 Cuve en matière synthétique ou en verre
2 Plaque métallique avec manchon fileté
3 Pas d' e space libre entre la paroi de la cuve et la sonde !
Conditions requises
• Coefficient diélectrique du produit : ε
• Paroi de cuve non-conductrice.
• Épaisseur de la paroi maximale (a) :
• Matière synthétique : < 15 mm (0,6 in)
• Verre : < 10 mm (0,4 in)
• Pas de renforts métalliques sur la cuve.
Lors du montage de l'appareil, tenir compte des points suivants :
• Monter la sonde directement sur la paroi de la cuve, sans aucun espace entre la paroi et la sonde.
• Pour éviter toute influence sur la mesure, monter un demi-tube en matière synthétique d' u n
diamètre d' a u moins 200 mm (8 in), ou une unité de protection similaire, sur la sonde.
• Pour les diamètres de cuve inférieurs à 300 mm (12 in) :
Sur le côté opposé de la cuve, monter une plaque de terre reliée par une liaison conductrice avec le
raccord process et couvrant environ la moitié de la circonférence de la cuve.
• Pour les diamètres de cuve de 300 mm (12 in) et supérieurs :
Au niveau du raccord process, monter une plaque métallique d' u n diamètre d' a u moins
200 mm (8 in) à angle droit par rapport à la sonde (voir ci-dessus).
