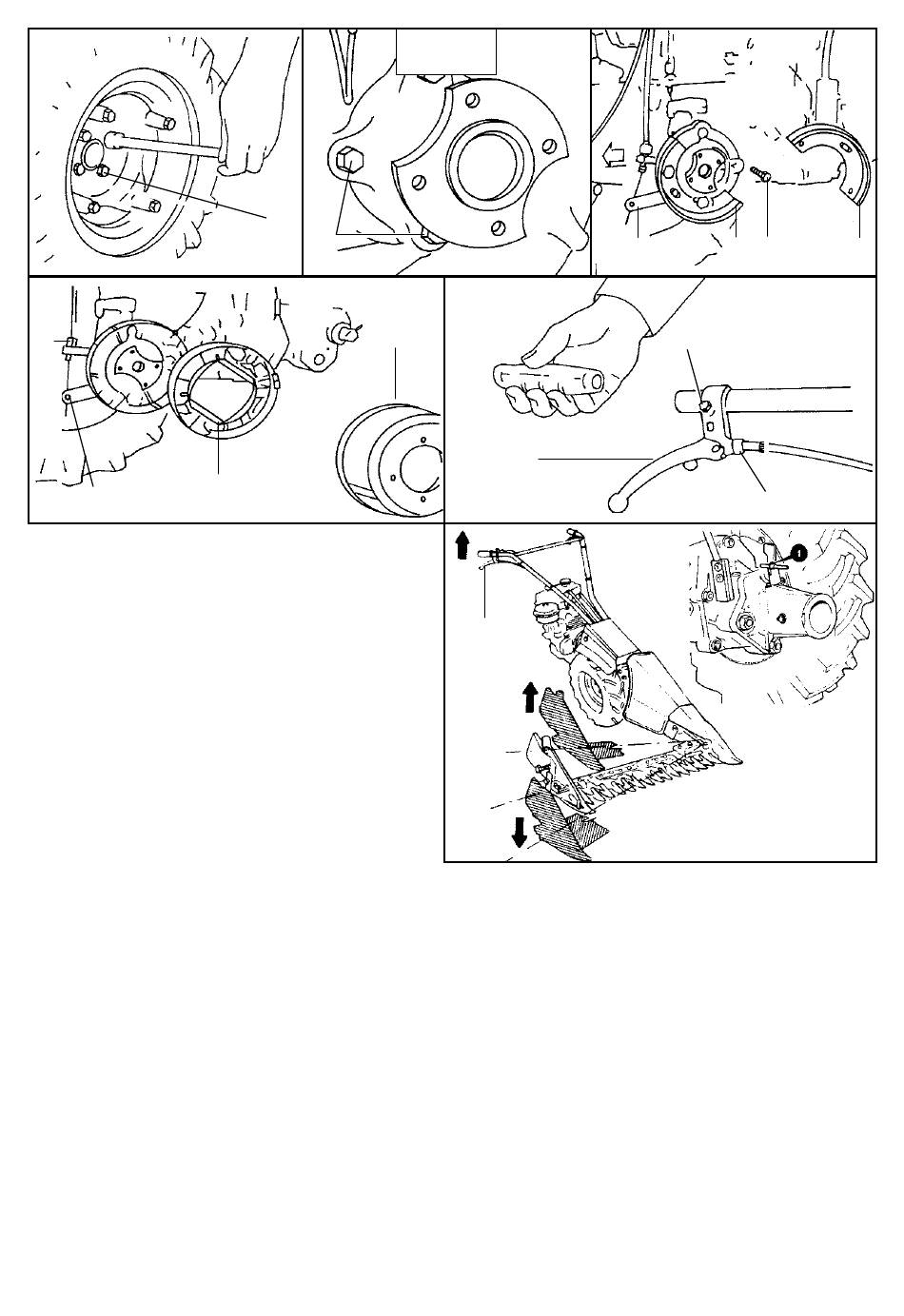

INSTRUCŢIUNI DE MONTARE A FRÂNEI
(140 - FC 20 - 143 - Fig. 9)
Sprijiniţi motorul pe un suport stabil.
1) Deşurubaţi şuruburile de fixare (1) ale roţii.
2) Deşurubaţi şuruburile de fixare (2) ale
suportului semiaxului, fixaţi semisuporturile
saboţilor (4) folosind şuruburile mai lungi
(13).
Atenţie - Pentru a evita pierderile de ulei, se
recomandă să se deşurubeze cele 2 şuruburi,
să se monteze semisuportul, să se strângă
cele 2 şuruburi şi să se repete operaţia pentru
celălalt semisuport al saboţilor.
3) Introduceţi saboţii de frână (7) în pivoţii
corespunzători de pe semisuporturi.
Pentru montare trebuie să vă asiguraţi că
arcurile saboţilor de frână sunt în dreptul
evacuărilor de pe semiax.
4) Montaţi tamburul de frână (8) şi roata cu
ajutorul şuruburilor de fixare (1).
5) După ce aţi scos mânerul ghidonului,
introduceţi maneta (9) şi blocaţi-o pe poziţie
cu şurubul (10).
6) Înşurubaţi şurubul de reglare (11) pe maneta
(9) şi montaţi capătul manşonului (6).
7) Introduceţi cablul în maneta de frână (9) şi în
maneta de comandă a saboţilor (3).
8) Blocaţi cablul cu ajutorul clemei (12) şi,
folosind şurubul de reglare (11), reglaţi jocul
manetei de frână la 8 mm.
9) Montaţi la loc mânerul.
1
2
7
Fig. 9
8
9
2
90°
90°
FUNCŢIONAREA COMENZILOR (140L - FC 20L)
Maneta de comandă pentru înclinarea barei
de cosire
Acţionând maneta 2 (Fig. 9/A) se eliberează
bara de cosire, ceea ce îi permite să se rotească
la 90°. După ce aţi ales poziţia cea mai adecvată
pentru activitatea pe care trebuie să o efectuaţi,
eliberaţi maneta.
Montarea şi demontarea barei de cosire şi a
accesoriilor (fig. 9/A)
Motocositoarele sunt prevăzute cu un cuplaj
Quickfit, care permite să se conecteze uşor şi
rapid accesoriile. Cu motorul oprit şi cu maşina
în poziţie orizontală, trageţi închizătoarea
(1) şi blocaţi-o în poziţia deschis, rotind-o cu
90°, scoateţi de pe maşină bara de cosire sau
accesoriul montat. După ce s-a introdus bara de
cosire sau un accesoriu, rotiţi închizătoarea (1)
până când se blochează pe poziţia închis.
123
4
3 13
10
11
Fig. 9/A
5
