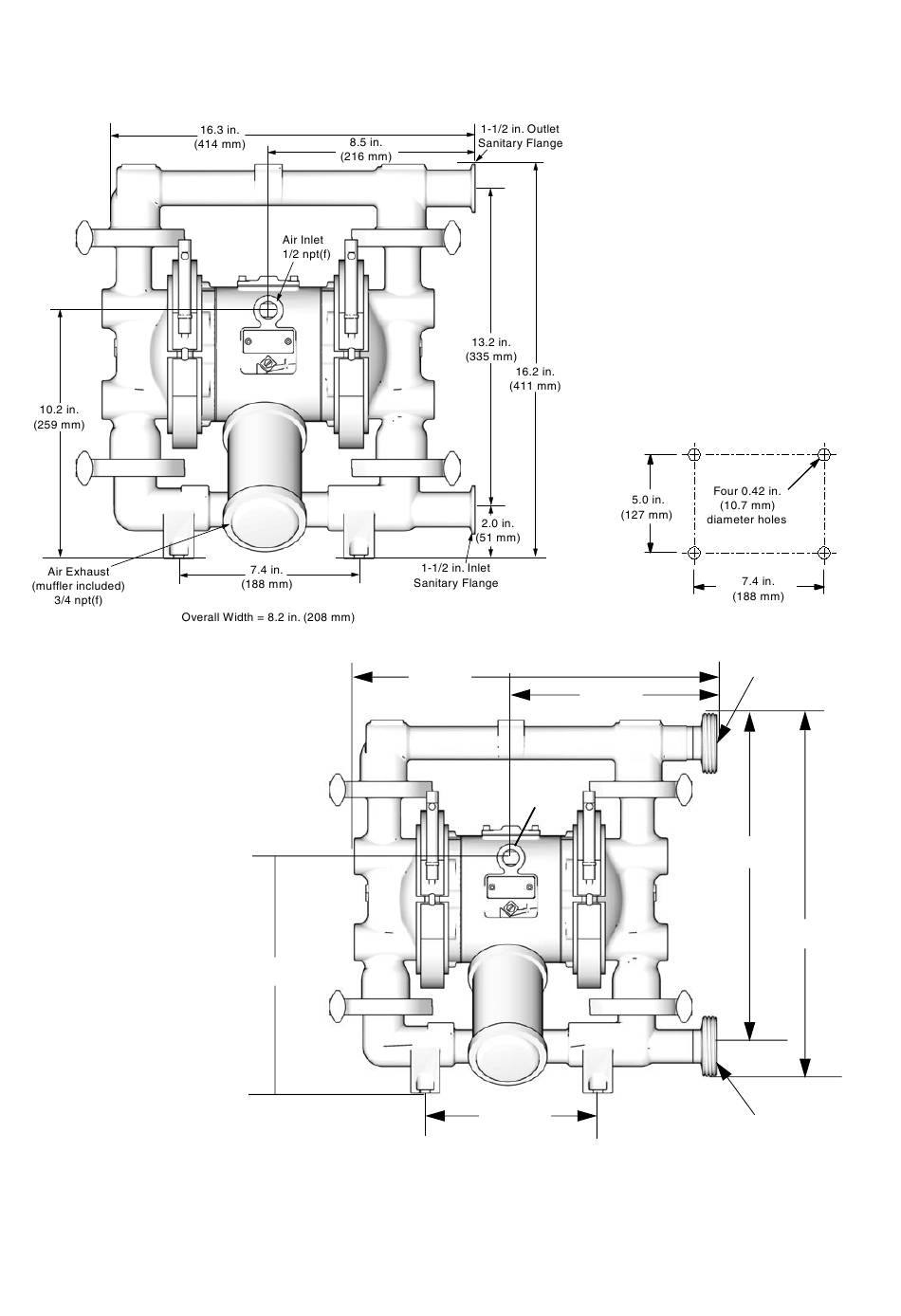

Plan d'encombrement - Modèles 1040
3A1880ZAA
Modèle DIN
259 mm
(10,2 po.)
Dimension de
l'échappement d'air
(silencieux inclus)
3/4 npt(f)
Largeur totale = 208 mm (8,2 po.)
Modèle tri-clamp
TI9094A
422 mm
(16,6 po.)
Entrée
d'air
1/2 npt(f)
188 mm
(7,4 po.)
Plan d'encombrement - Modèles 1040
Schéma de perçage
des orifices de montage
de la pompe
40 mm DIN sortie
11851
224 mm
(8,8 po.)
335 mm
(13,2 po.)
51 mm
(2,0 po.)
40 mm DIN
entrée 11851
TI22573a
411 mm
(16,2 po.)
31
