• Boitier transmetteur
– Boitier compact : fonte d'alu moulée avec revêtement pulvérisé
– Boitier pour montage mural : fonte d'alu moulée avec revêtement pulvérisé
• Boitier capteur
– DN 15...300 (½...12") : fonte d'alu moulée avec revêtement pulvérisé
– DN 350...600 (14...24") : avec vernis protecteur
• Tube de mesure
– DN 300 (12") : acier inox 1.4301 ou 1.4306/304L;
(pour les brides en acier carbone avec revêtement protecteur en Al/Zn)
– DN 350 (14") : acier inox 1.4301 ou 1.4306/304L;
(pour brides en acier carbone avec vernis protecteur)
• Electrodes : 1.4435, Platine, Alloy C-22, Tantale, Titane
• Bride
– EN 1092-1 (DIN 2501) :
(DN 300 (12") : avec revêtement protecteur Al/Zn; DN
– ANSI : A105; F316L
(DN 300 (12") : avec revêtement protecteur Al/Zn; DN
– AWWA : 1.0425
– JIS : RSt37-2 (S235JRG2); HII; 1.0425/316L
(DN 300 (12") : avec revêtement protecteur Al/Zn; DN
– AS 2129
– DN 25 (1") : A105 ou RSt37-2 (S235JRG2)
– DN 40 (1 ½") : A105 ou St44-2 (S275JR)
– AS 4087 : A105 ou St44-2 (S275JR)
• Joints : selon DIN EN 1514-1
• Disques de masse : 1.4435/316L, Alloy C-22, Titane, Tantale
Attention !
Les diagrammes suivants contiennent des courbes de contrainte de matériaux (courbes de référence) pour
différents raccords process en fonction de la température du produit. Les températures du produit maximales
admissibles dépendent cependant toujours du matériau du revêtement du capteur et/ou du joint (

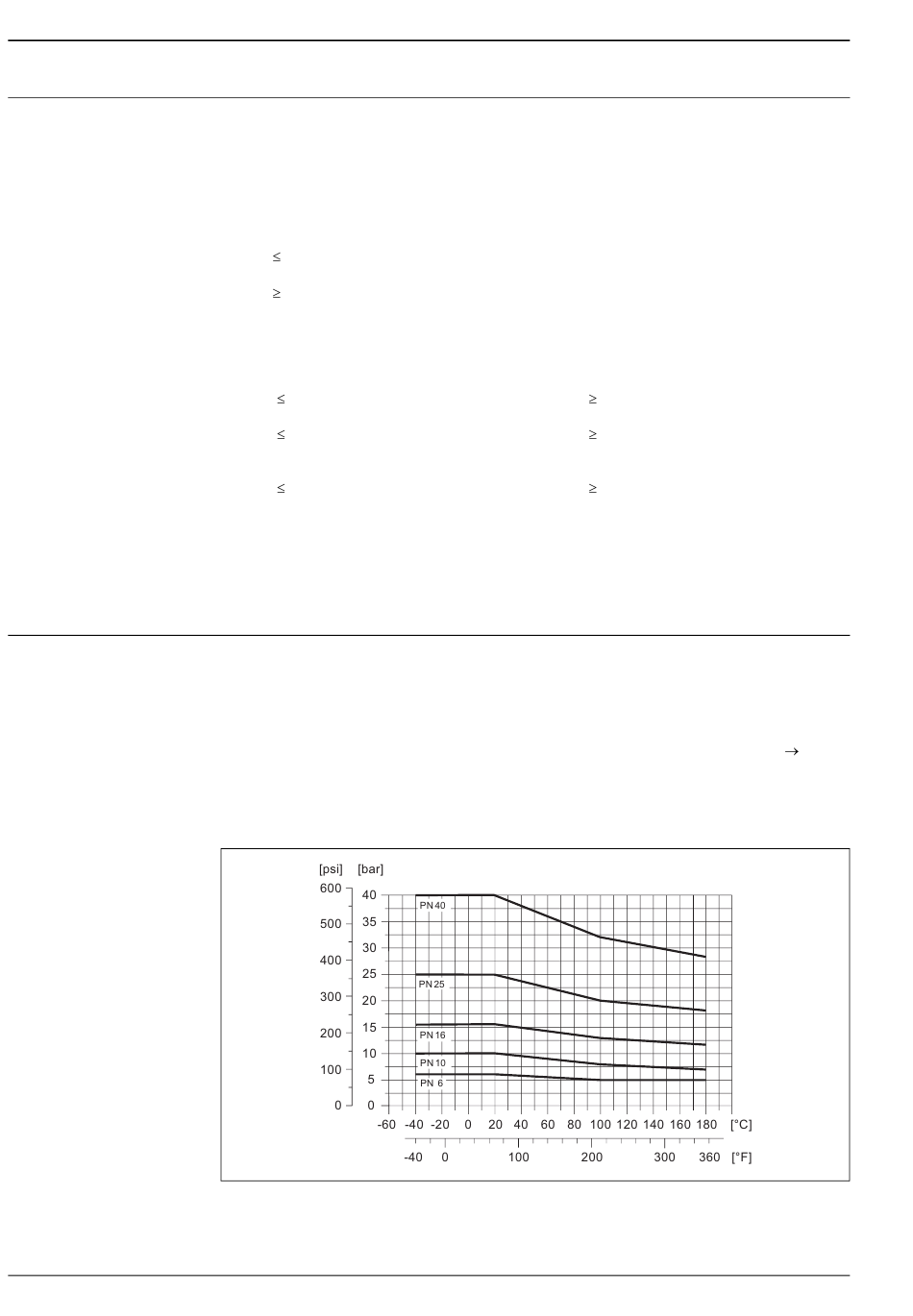

Raccordement par bride EN 1092-1 (DIN 2501)
Matériau : RSt37-2 (S235JRG2) / C22 / Fe 410W B
1.4571/316L; RSt37-2 (S235JRG2); C22; FE 410W B
Proline Promag 50P, 53P
350 (14") avec vernis protecteur)
350 (14") avec vernis protecteur)
350 (14") avec vernis protecteur)
