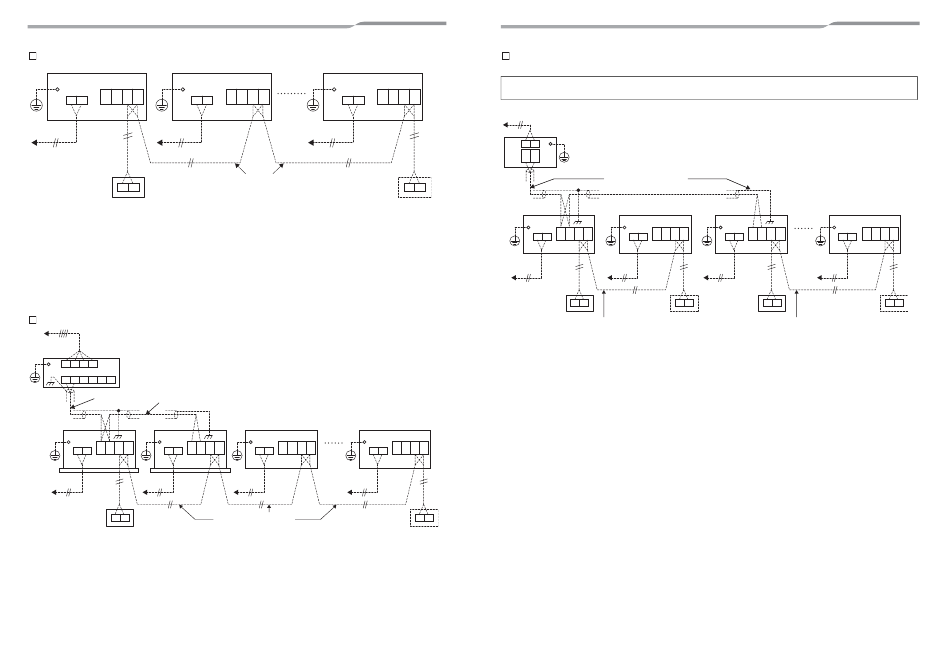

Système Échangeur de chaleur air/air (plusieurs Echangeurs thermiques air/air sont utilisés.)
B
Échangeur de chaleur air/air
Échangeur de chaleur air/air
Terre
Terre
U1
U2
A B
L N
U3
U4
Alimentation
Alimentation
électrique
électrique
Télécommande
A B
(principale)
* Pour la commande du groupe, installez le câblage de liaison de télécommande entre les unités.
* 8 unités maximum peuvent être installées pour la commande du groupe.
Changement de l'adresse du groupe (CN71)
Le réglage du changement d'adresse du groupe est nécessaire. Retirez le CN71 et configurez une seule unité,
dans plusieurs échangeurs de chaleur air/air, sur l'unité principale.
* Les réglages de l'unité principale reflètent les indications de la télécommande. (Défaut usine: Unité esclave:
CN71: court)
Changement de l'adresse de l'unité intérieure (code DN [13])
Les réglages pour le changement de l'adresse de l'unité intérieure sont nécessaires. Ne dupliquez pas la valeur. (1 à 64)
* Il n'est pas nécessaire de sélectionner l'unité principale en tant que « 1 ». (Réglage par défaut en usine : 1)
Système Échangeur de chaleur air/air lié aux climatiseurs
C
Alimentation
électrique
Unité extérieure
L1 L2 L3 N
U1 U2 U3 U4 U5 U6
Câbles de commande entre les unités intérieure et extérieure
Câbles de commande entre les unités intérieures
Unité intérieure
Unité intérieure
U1 U2
A B
L N
L N
Alimentation
Alimentation
électrique
électrique
Télécommande
(principale)
A B
* Pour la commande du groupe avec climatiseurs, installez des câbles de liaison entre les unités.
* 8 unités maximum peuvent être installées pour la commande du groupe.
Changement de l'adresse du groupe (CN71)
Il n'est pas nécessaire de régler les paramètres de l'adresse du groupe. Laissez la valeur « Unité esclave: CN71:
court ». (Défaut usine : Unité esclave)
* Les réglages de l'unité secondaire avec le plus petit numéro d'adresse d'unité intérieure reflètent l'indication de
la télécommande.
Changement d'adresse d'unité intérieure au moyen de la télécommande (code DN [13])
Les réglages pour le changement de l'adresse de l'unité intérieure sont nécessaires. Ne dupliquez pas la valeur. (1
à 64) (Réglage usine : 1)
39-FR
Échangeur de chaleur air/air
Terre
U1
U2
A B
L N
U3
U4
L N
Alimentation
électrique
Câblage entre les unités
Télécommande
de télécommande
(secondaire)
Échangeur de chaleur air/air
Échangeur de chaleur air/air
U1
U2
U1 U2
A B
A B
L N
U3
U4
Alimentation
Alimentation
électrique
électrique
Télécommande
Câblage entre les unités
(secondaire)
de télécommande
Système de commande centrale (lors du contrôle de l'échangeur de chaleur air/air
D
uniquement)
Pour les paramètres de l'adresse de commande centrale, reportez-vous au Manuel d'installation du dispositif de
la commande centrale.
U1
U2
A B
U3
U4
Alimentation électrique
Contrôleur central
L N
U1
U2
U3
U4
A B
Échangeur de
chaleur air/air
L N
Alimentation
électrique
Télécommande
(principale)
* Le câblage de commande centralisée doit être uniquement raccordé à l'unité principale de l'échangeur de chaleur air/air.
* Pour la commande du groupe, installez le câblage de liaison entre les unités.
* 8 unités maximum peuvent être installées pour la commande du groupe.
Changement de l'adresse du groupe (CN71)
Le réglage du changement d'adresse du groupe est nécessaire. Retirez le CN71 et réglez seulement une unité,
celle qui est connectée au câblage de commande centralisée de chaque groupe, dans plusieurs échangeurs de
chaleur air/air, à l'unité principale.
Laissez le CN71 fixé pour les autres unités.
* Les réglages de l'unité principale reflètent les indications de la télécommande. (Défaut usine : Unité esclave)
Changement d'adresse d'unité intérieure au moyen de la télécommande (code DN [13])
Les réglages pour le changement de l'adresse de l'unité intérieure sont nécessaires. Ne dupliquez pas la valeur.
U1
U2
A B
L N
U3
U4
(1 à 64)
* Il n'est pas nécessaire de sélectionner l'unité principale en tant que « 1 ». (Code DN d'usine par défaut [13] :
0001)
* Veillez à régler la résistance de la borne côté fermé sur ON à l'aide du dispositif de commande centralisée.
A B
– 20 –
Câblage de commande
centralisée
Échangeur de
Échangeur de
chaleur air/air
chaleur air/air
U1
U2
U1
U2
A B
A B
U3
U4
L N
U3
U4
L N
Alimentation
Alimentation
électrique
électrique
Télécommande
Télécommande
A B
A B
(secondaire)
(principale)
Câblage entre les unités de
télécommande
Échangeur de
chaleur air/air
U1
U2
U1
U2
A B
A B
U3
U4
L N
U3
U4
Alimentation
électrique
Télécommande
A B
A B
(secondaire)
Câblage entre les unités de
télécommande
40-FR
