Le régulateur fonctionne en mode rafraîchissement et régule selon les consignes de rafraîchissement et la
température d'ambiance mesurée.
Le régulateur est toujours en mode refroidissement et envoie un signal de froid, Y1, qui est paramétré sur les
sorties du régulateur à l'aide des valeurs de configuration dans Tableau 2-4.
Les limites maximales et minimales du signal de sortie peuvent être réglées, voir section 2.2.
Tableau 2-4 Valeurs de configuration pour la sortie et types de sorties du régulateur.
Signal de sortie
Valeur de configuration de sortie
Y1
Refroidissement
Vanne refroidissement, ouvrir
Vanne refroidissement, fermer
Vanne refroidissement, thermique (PWM)
Fig. 2-5 illustre le fonctionnement de ce régulateur lorsqu'aucune limite max ou min n'est configurée.
La demande de refroidissement augmente lorsque la température d'ambiance augmente. Lorsque la
température d'ambiance dépasse la consigne froid, Y1 : Le signal de froid augmente pour correspondre à la
demande de refroidissement. A 100 % de la demande de refroidissement, Y1 : Le signal de refroidissement
atteint son maximum.
Lorsque la température d'ambiance est inférieure à la consigne de froid, et qu'il n'y a pas de demande de
froid, Y1 : Le signal de refroidissement est à son minimum.
Output
Max: 100%
Min: 0%
Cooling
setpoint
0%

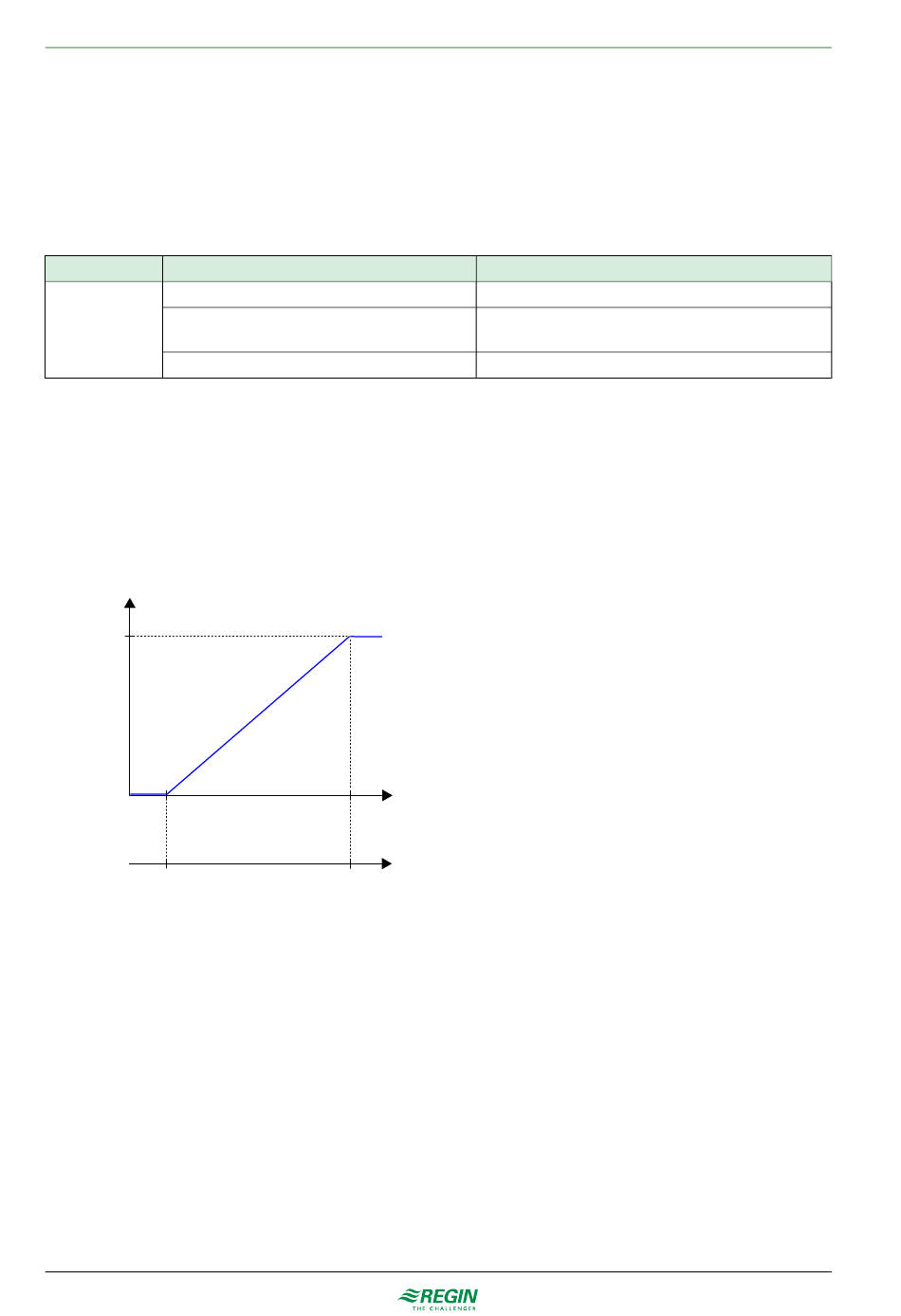

Fig. 2-5 Fonctionnement du régulateur en mode Refroidissement.
2.1.5

Chauffage/Refroidissement (change-over)

Ce mode de régulation convient aux installations utilisant un ventilo-convecteur 2 tubes comme source de
chaleur ou refroidissement. Une fonction change-over permet d'utiliser le régulateur pour un circuit change-
over à 2 tubes, où l'eau chaude et l'eau froide circulent dans le même réseau et une vanne unique est utilisée
pour réguler la température. Voir section 2.3 pour plus d'informations sur la fonction change-over.
Le régulateur fonctionne en mode chauffage ou rafraîchissement et régule selon les consignes de chauffage,
de rafraîchissement et la température d'ambiance mesurée.
Le régulateur est soit en mode chauffage, soit en mode rafraîchissement et change entre l'un ou l'autre selon
l'état du change-over, voir section 2.3.
Le régulateur est en mode chauffage ou refroidissement et envoie un signal de chaud ou de froid, Y1, qui est
paramétré sur les sorties du régulateur à l'aide des valeurs de configuration dans Tableau 2-5.
Regio
Ardo
manuel, Rev. C
Y1: Cooling signal
Room temperature
Cooling demand
100%
Fonctions de régulation
Type de sortie
Analogique
Digitale
Digitale
Digitale
