AVERTISSEMENT
AVANT D'EFFECTUER TOUT TRAVAIL
ÉLECTRIQUE OU DE CÂBLAGE, COUPEZ
L'ALIMENTATION
SYSTÈME.
Préparez le câble pour la connexion :
1.
UTILISER LE BON CÂBLE
Câble d'alimentation intérieur (le cas
•
échéant) : H05VV-F ou H05V2V2-F
Câble électrique extérieur : H07RN-F
•
Câble de signal : H07RN-F
•
Surface transversale minimale
des câbles d'alimentation et de
Amérique du Nord
Ampères des
appareils (A)
10
13
18
25
30
Autres régions
Maximum absorbé (A)
> 3 et
> 6 et
> 10 et
> 16 et
> 25 et
> 32 et
a. À l'aide d'une pince à dénuder,
dénudez la gaine en caoutchouc des
deux extrémités du câble pour laisser
apparaître environ 40 mm de fils à
l'intérieur.
b. Dénudez l'isolation des extrémités
des fils.
c. À l'aide d'une pince à sertir, sertir des cosses en U sur le
les extrémités
PRINCIPALE
DU
signal
AWG
18
16
14
12
10
Surface nominale de
la section transversale
(mm²)
0.75
1
1.5
2.5
4
6
ATTENTION AU FIL SOUS TENSION
Lorsque vous sertissez des fils, veillez à
distinguer clairement le fil sous tension ("L")
des autres fils.
AVERTISSEMENT
TOUT LE CÂBLAGE DOIT ÊTRE EFFECTUÉ
EN RESPECTANT STRICTEMENT LE
PROGRAMME DE CÂBLAGE SITUÉ À
L'INTÉRIEUR DU
EXTÉRIEURE

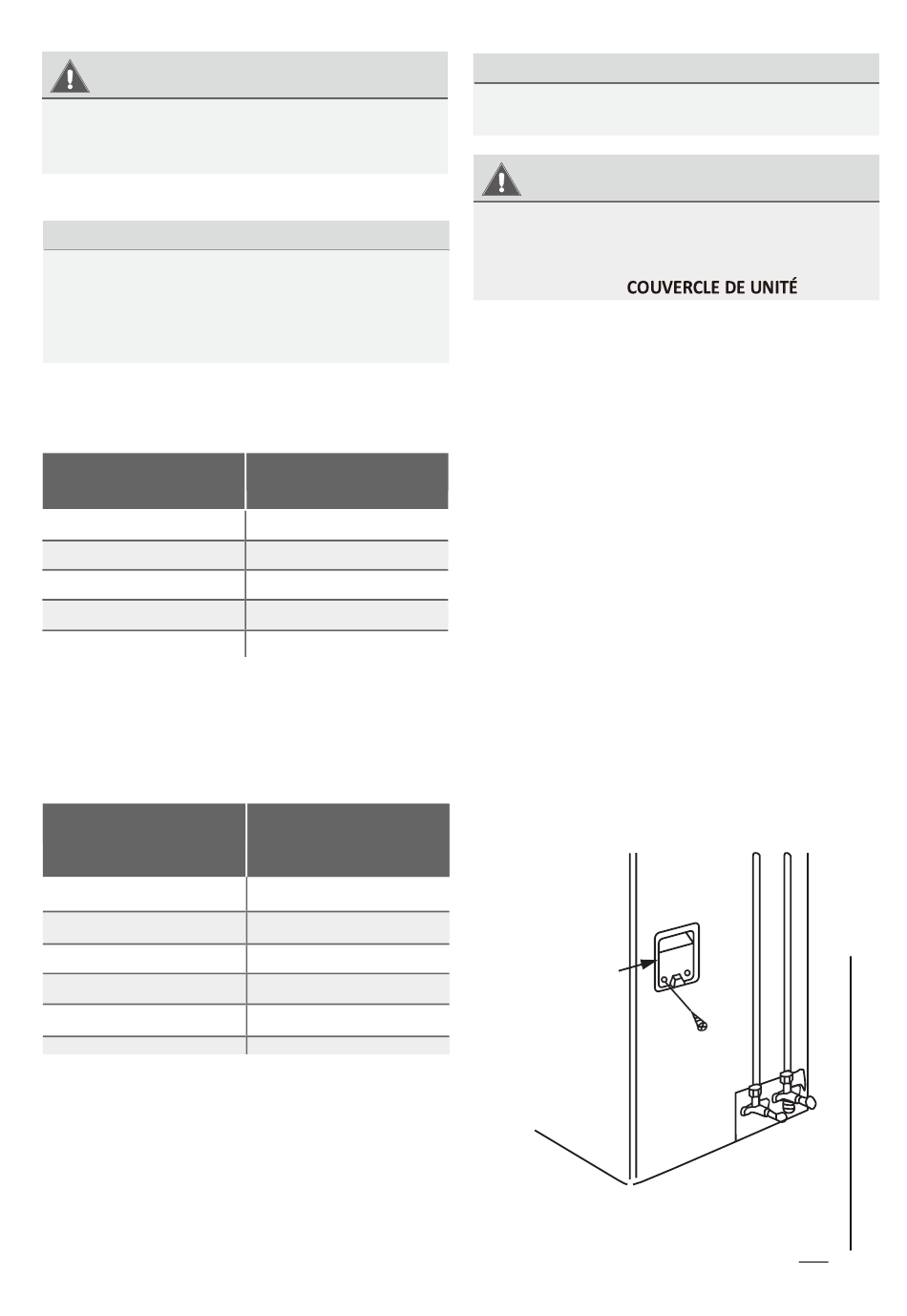

Dévissez le couvercle du câblage
2.
électrique et retirez-le.
Dévissez le serre-câble situé sous le
3.
bornier et mettez-le sur le côté.
Faites correspondre les couleurs/étiquettes
4.
des fils avec les étiquettes du bornier, et
vissez fermement la cosse en U de chaque
fil à sa borne correspondante.
Après avoir vérifié que chaque connexion
5.
est sûre, faites une boucle autour des fils
pour empêcher l'eau de pluie de s'écouler
dans la borne.
À l'aide du serre-câble, fixez le câble à
6.
l'appareil. Vissez fermement le serre-
câble.
Isolez les fils non utilisés avec du ruban
7.
électrique en PVC. Disposez-les de manière
à ce qu'ils ne touchent aucune pièce
électrique ou métallique.
Replacez le cache-fil sur le côté de l'appareil
8.
et vissez-le en place.
Couverture
des fils.
L '
34
