Installation
Exemple :
Des cellules de
mesure adéquates
doivent être choisies
pour une mesure en
réservoir sous
pression ayant une
hauteur max. de 5 m
et une pression de
ciel gazeux de max.
1000 mbar..
oint de mesure
Version compacte DB 50 (L)
• La sonde DB 50 doit toujours être
installée en aval du point de mesure le
plus bas
• Elle ne doit pas être installée dans la
veine de produit, ni en sortie de cuve
ni en un endroit du réservoir soumis
aux impulsions de pression d'un
agitateur
• L'étalonnage et les tests seront plus
faciles à exécuter si la DB 50 est
montée en aval d'une vanne
d'isolement
Mesure en réservoirs sous pression
(mesure de pression différentielle)

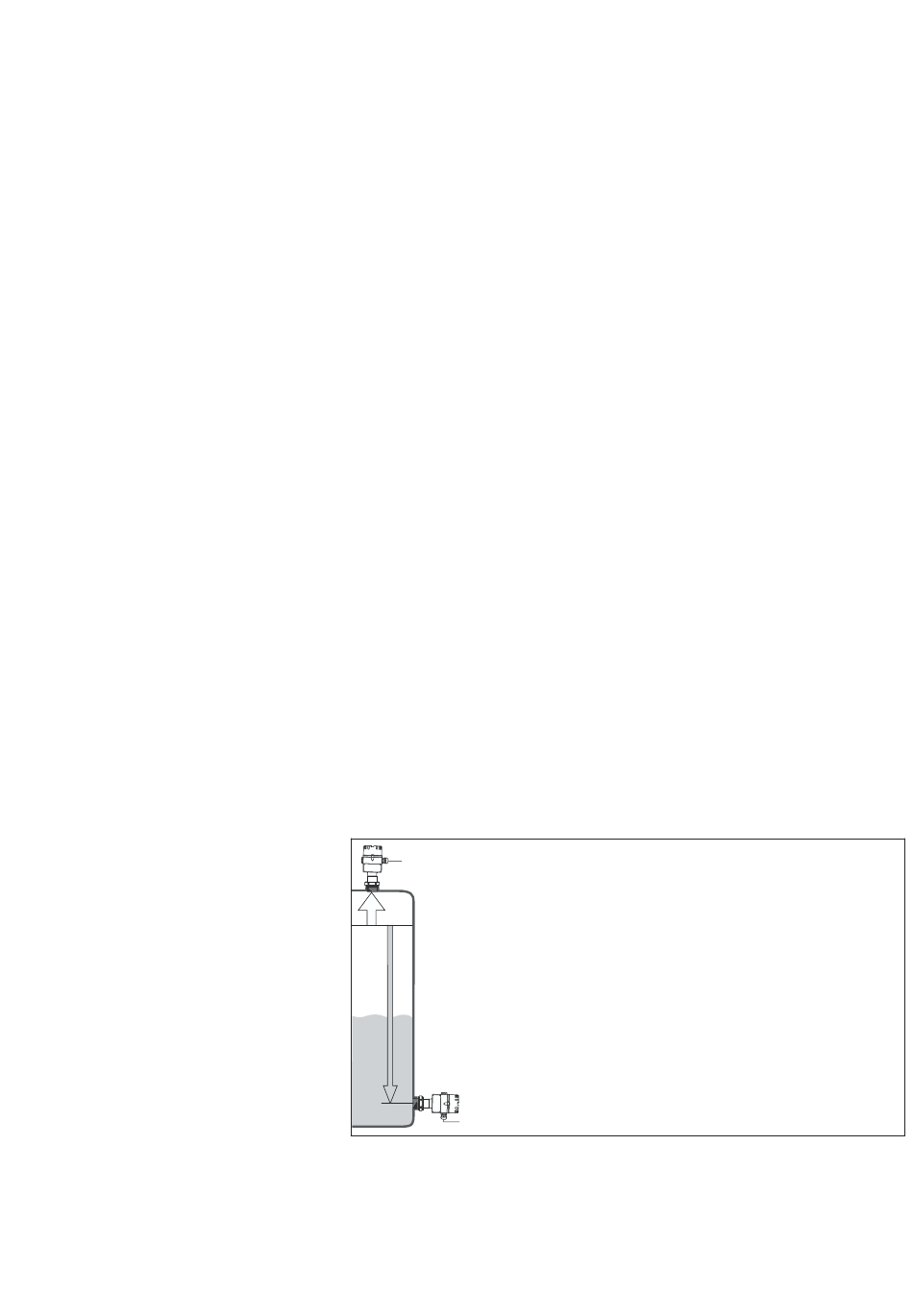

La mesure de pression différentielle
dans un réservoir sous pression est
effectuée à l'aide d'un transmetteur
Commutec ou Prolevel et de deux
sondes Deltapilot S. La sonde
mesure la pression totale (pression
hydrostatique et pression du ciel
À
gazeux) et la sonde
mesure la
pression du ciel gazeux.
À
Exemple réservoir d'eau :
Données :
Pression ciel gazeux : 1000 mbar
Pression hydrostatique max. (hauteur d'eau 5 m) : 500 mbar
Pression max. sur la sonde
⇒
cellule de mesure choisie : 0 ... 1200 mbar
Pression max. sur la sonde
⇒
cellule de mesure choisie : 0 ... 4000 mbar
Á
7
Versions à tube et à câble
DB 51/ DB 52 /DB 53
• La version à câble doit être montée en
un point exempt de courants et de
turbulences, car des mouvements
latéraux et des chocs contre la paroi
du réservoir peuvent compromettre la
précision de la mesure. La sonde peut
être montée dans un tube de guidage
(de préférence en plastique) ou fixée
à l'aide de la pièce d'ancrage.
• La longueur du câble porteur ou du
tube prolongateur de la sonde
dépend du niveau zéro prévu.
L'extrémité de la sonde doit se situer
au moins 5 cm en-dessous de ce
point.
• Si la sonde est installée sur un trou
d'homme, elle devra être montée sur
un piquage de manière à éviter la
pénétration d'humidité ou la
condensation dans le boîtier. Dans un
environnement très humide, il est
recommandé d'utiliser un adaptateur
de boîtier pour monter le boîtier et
l'électronique à l'écart du point de
mesure.
Remarque :
• La membrane de mesure de la sonde
À
ne doit pas être submergée sous
peine de détecter une pression
hydrostatique additionnelle qui
fausserait le résultat
• Le rapport entre la pression
hydrosta-tique et la pression du ciel
gazeux ne devrait pas dépasser 1:6.
• Il faut s'assurer que les cellules de
mesure des deux Deltapilot S sont
appropriées à l'application (voir
exemple)
À
: 1000 mbar
: 500 mbar + 1000 mbar = 1500 mbar
