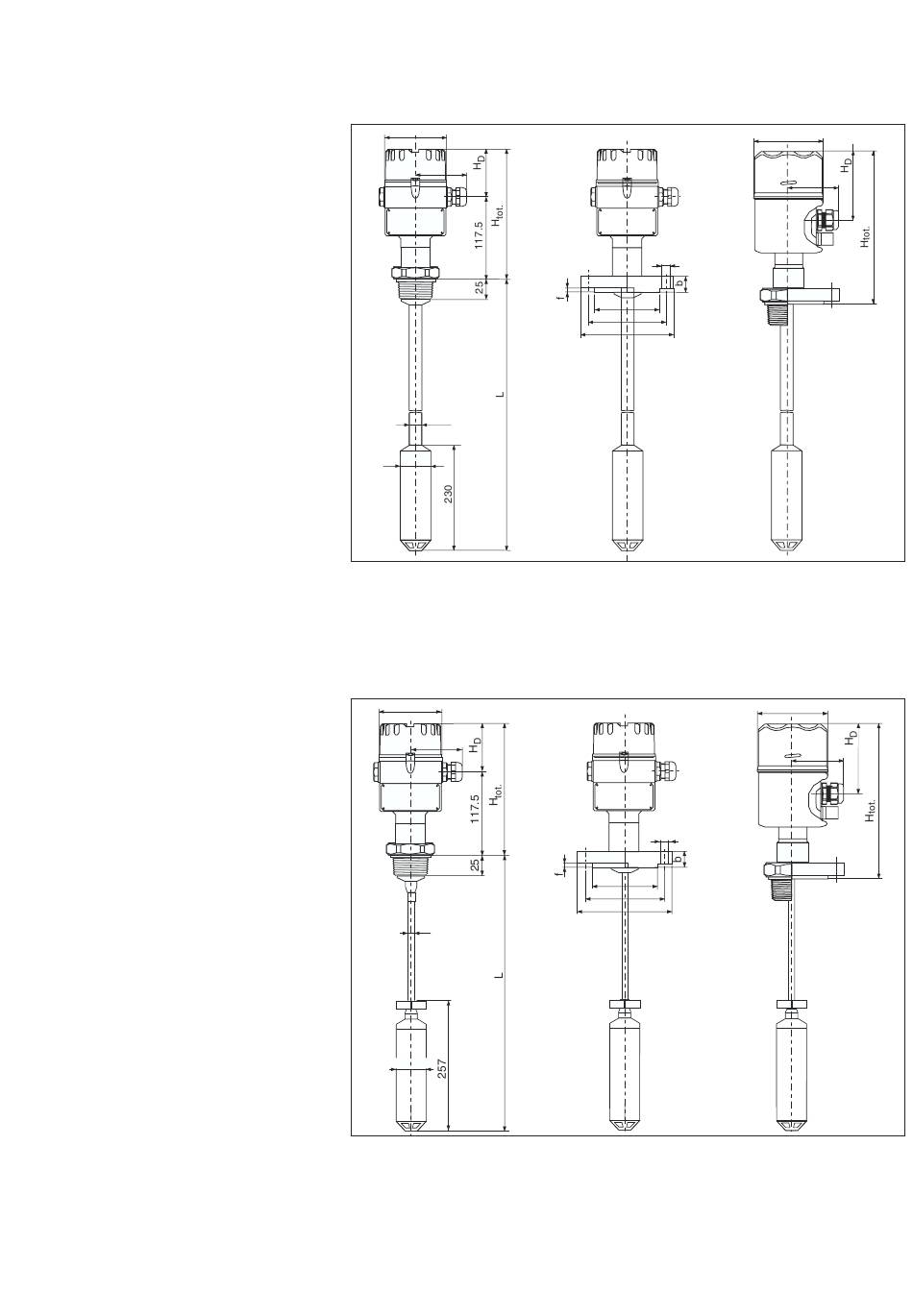

Deltapilot S DB 51
à gauche : Deltapilot S DB 51
avec boîtier F 6/F 10
Raccord process :
1
Filetage G 1
/
2
NPT
au centre : Deltapilot S DB 51
avec boîtier F 6/F 10
Raccord process : bride
(dimensions voir tableau bride
page 10 en bas)
à droite : Deltapilot S DB 51
avec boîtier F 8
• matériau tube prolongateur :
inox 316 L ou Hastelloy C4
• matériau tube cellule de mesure :
316 L ou Hastelloy C4
• longueur max. du tube : 4 m
Dimensions avec barrière
anti-retour de flammes
comme DB 50, page 10
Deltapilot S DB 52
à gauche : Deltapilot S DB 52
avec boîtier F 6/F 10
Raccord process :
1
Filetage G1
/
2
NPT ou bride
au centre : Deltapilot S DB 52
avec boîtier F 6/F 10
Raccord process : bride
(dimensions voir tableau brides
page 10 en bas)
à droite : Deltapilot S DB 52
avec boîtier F 8
• matériau câble porteur :
FEP ou PE
• matériau tube cellule de mesure :
316 L ou Hastelloy C4
• longueur max. de câble : 200 m
• longueur max. de câble en
zone Ex : 100 m
• rayon de courbure : 200 mm
Dimensions avec barrière
anti-retour de flammes
comme DB 50, page 10
onstruction :
Version avec tube prolongateur
pour montage par le haut
ø86
1
A (BSP) ou 1
/
2
ø42.5
onstruction :
Version avec câble prolongateur
pour montage par le haut
ø86
1
A (BSP) ou 1
/
2
ø42.5
~ 75
ø17.2
~ 75
ø10
11
Attention : tenir compte du
dégagement nécessaire pour le
montage
ø86
~66
d 2
d 4
k
D
ø86
~66
d 2
d 4
k
D
Attention ! Lors de l'utilisation d'un
adaptateur de boîtier, la valeur max. pour
la longueur de câble est valable pour la
longueur totale câble porteur + câble de
raccordement du boîtier
