Influence des paramètres de réglage sur le
comportement de régulation

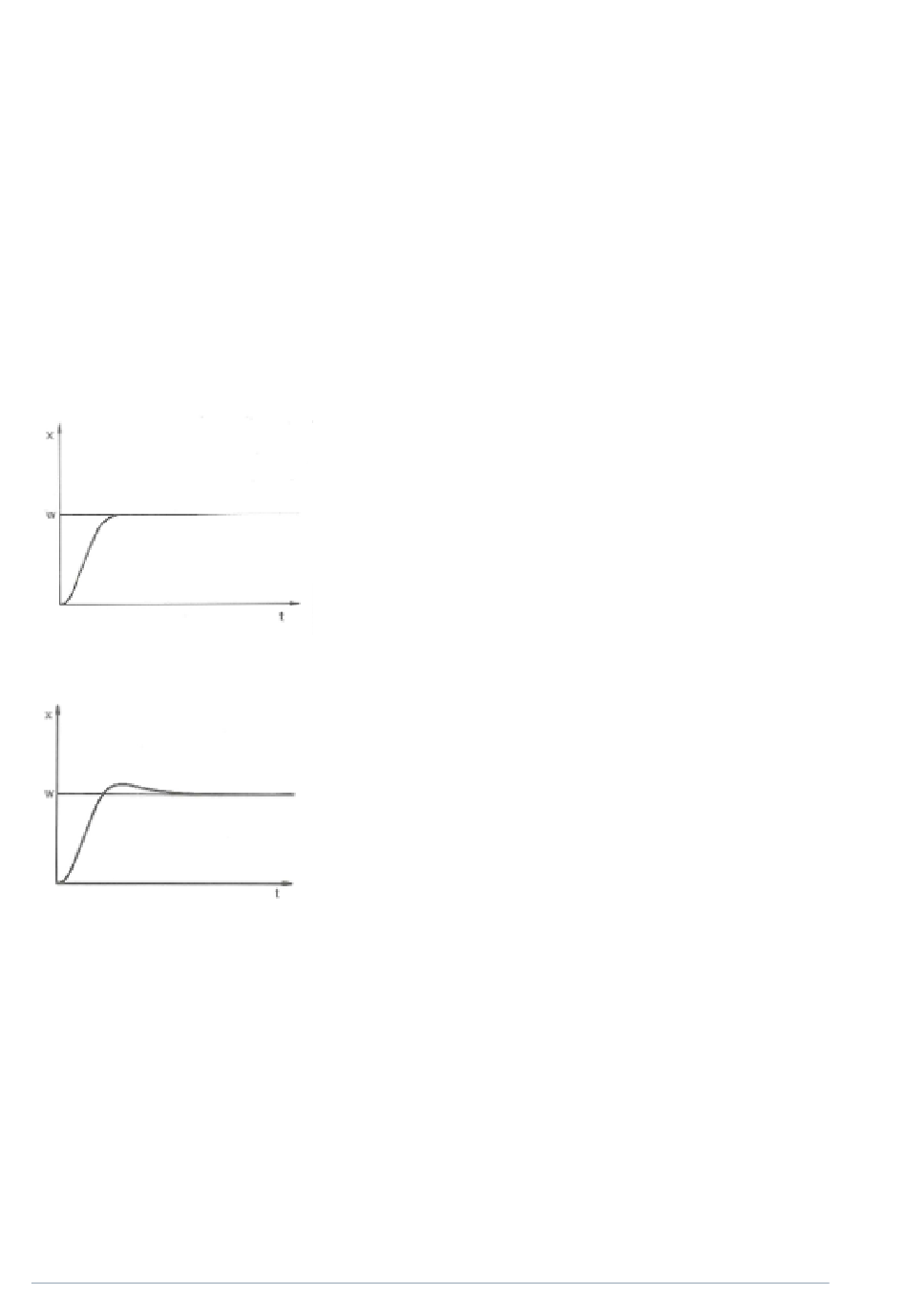

Fig. 21 : Réglage optimal
Fig. 22 : Paramètre de réglage Xp trop
élevé
58 / 123
La viscosité du liquide caloporteur varie énormément avec la température.
Les fluides deviennent extrêmement visqueux quand les températures sont
basses. C'est pourquoi la qualité de régulation est généralement plus mau-
vaise à basse température. Pour cette raison, il est préférable de régler le
régulateur dans la partie inférieure de la plage de température qui doit être
couverte.
Par exemple, si la plage de température d'une application est −20 - 80 °C, le
régulateur devrait être réglé sur −10 - 20 °C.
Si le paramètre Xp est trop élevé, la valeur réelle arrive tôt dans la partie
proportionnelle et l'action P sera inférieure à 100 % de la grandeur réglante.
Le rapprochement vers la valeur de consigne ralentit. L'action I qui doit être
intégrée simultanément a alors plus de temps pour établir sa part de grandeur
réglante. Si la valeur de consigne est atteinte, l'action I cumulée en trop
provoque son dépassement. Si la plage proportionnelle Xp diminue, l'action
P reste plus longtemps à 100 %. C'est pourquoi la valeur réelle se rapproche
plus rapidement de la valeur de consigne et l'action I a moins de temps pour
intégrer la différence de régulation. Le dépassement diminue.
