4.7.3 Configurer l'interface Ethernet
Caractéristiques techniques de l'interface
Ethernet
V03

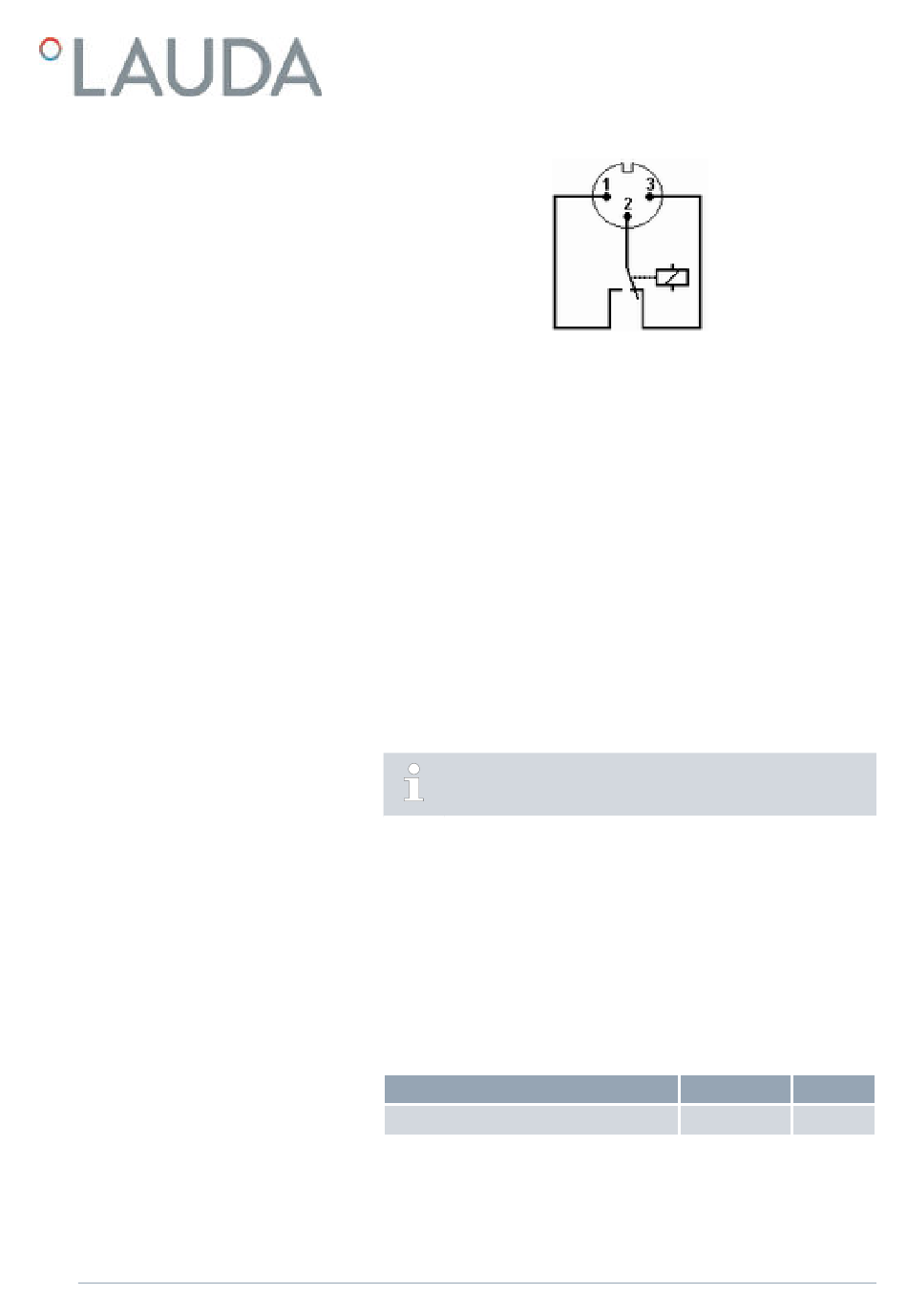

Fig. 5 : Connecteur à bride (en façade) à l'état de panne
Vue du connecteur à bride (en façade) ou dans la prise femelle côté
soudé.
État correct
Les broches 1 et 2 sont fermées.
n
Pendant une exploitation sans panne, la sortie des alarmes est dans l'état
n
correct.
État de panne
Les broches 2 et 3 sont fermées.
n
La sortie des alarmes se trouve en état de panne :
n
si l'appareil est hors tension,
au démarrage, si une panne est déjà présente (par exemple niveau
bas),
pendant le fonctionnement si une panne se produit et
à chaque événement configuré dans le menu Alarme sortie .
Des informations sur les paramétrages de la sortie des alarmes sont
disponibles au
Tenir compte des consignes suivantes :
Une séparation de protection doit être prévue entre les circuits élec-
n
triques des périphériques connectés aux entrées et sorties très basse
tension et les tensions dangereuses en cas de contact, conformément à
DIN EN 61140. Par exemple par une double isolation ou une isolation
renforcée conformément à DIN EN 60730-1 ou DIN 60950-1.
Pour la connexion, employer exclusivement des câbles blindés. Relier
n
le blindage aux boîtiers des connecteurs. Couvrir les connecteurs non
utilisés avec des capuchons de protection.
Indication
Ethernet - Standard
Un glossaire se trouve à la fin du document (répertoire des mots-clés) avec
des explications.
Thermostats de process Variocool NRTL
linktarget [AlarmausgangKonfigurieren] doesn't exist but @y.link.required='true'
.
Valeur Unité
10/100 MBit
33 / 123
