5.3.2 Fenêtre de saisie et saisie de la température de consigne

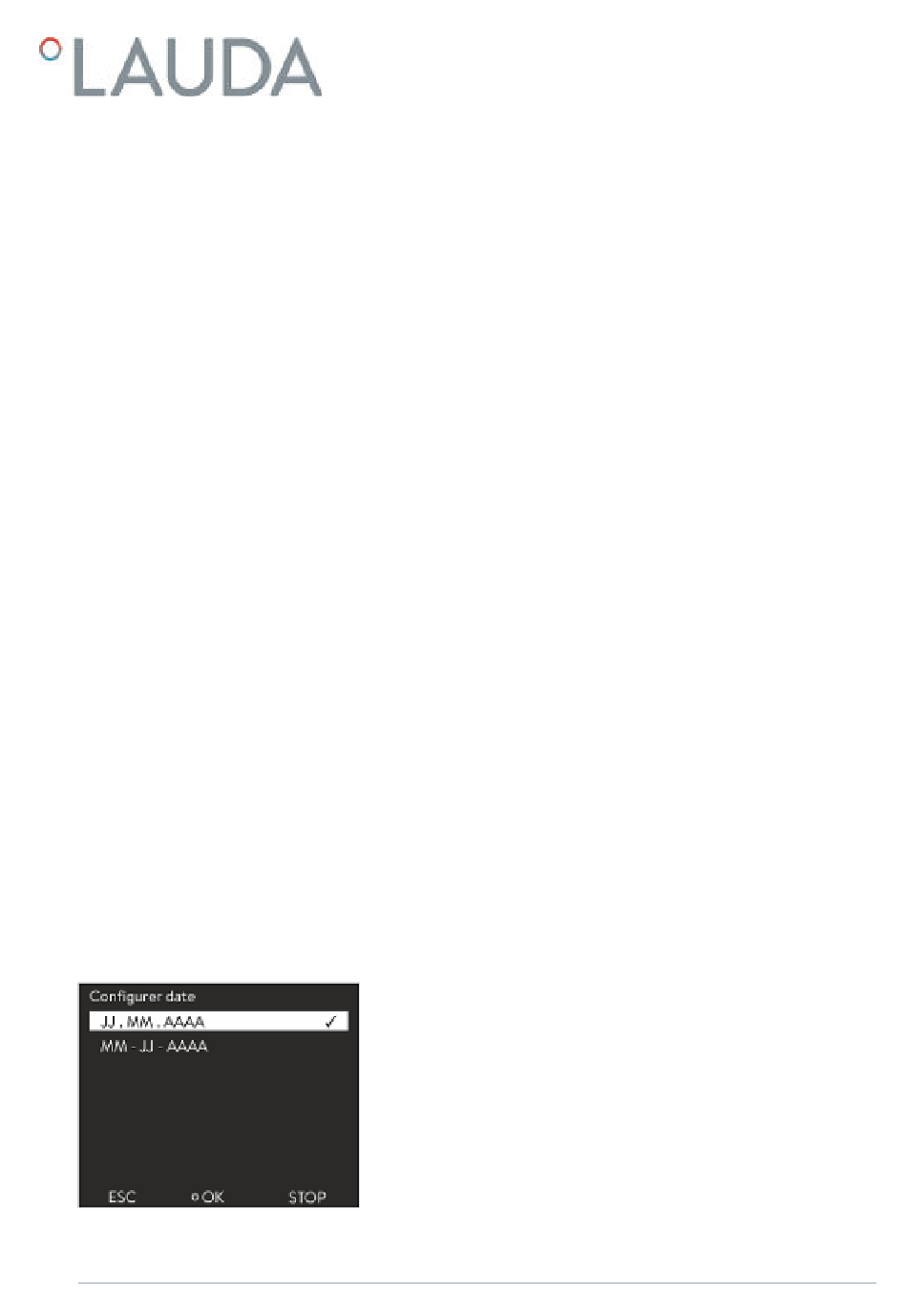

Fenêtre de saisie pour sélectionner des
options
Fig. 16 : Sélection d'une option
V03
Il est possible de sélectionner les fonctions suivantes à l'aide des touches
programmables :
La touche [ÉCRAN] permet de passer d'une fenêtre à une autre.
n
Fenêtre de base « simple » (sans barre d'état)
Fenêtre de base « étendue » (avec barre d'état)
Fenêtre graphique
Liste avec erreurs et numéro du code
Liste avec avertissements et numéro du code
Liste avec alarmes et numéro du code
La touche [Échap] permet de quitter le menu ou une fenêtre de saisie et
n
de revenir à la fenêtre de base
La touche [MENU] permet
n
d'accéder au menu principal et
de confirmer la commande sélectionnée du menu destinée à navi-
guer plus loin dans le sous-menu ou vers une fenêtre de saisie.
La touche [OK] permet
n
de confirmer une option dans une fenêtre de sélection et
de confirmer une valeur numérique dans une fenêtre de saisie.
La touche [MODIFIER] permet
n
de modifier un paramètre d'appareil (une température de consigne
par exemple)
La touche [SÉLECTIONNER] permet
n
de sélectionner un élément dans une liste de sélection.
Les fonctions [DÉMARRER] et [STOP] vous permettent de commuter
n
entre les deux modes de fonctionnement Stand-by et Service .
Avec [+/-], saisie d'une valeur négative dans une fenêtre de saisie.
n
En fonction du contexte, d'autres fonctions sont attribuées aux touches
n
programmables (par exemple NOUVEAU/SUPPRIMER dans l'éditeur
du programmateur).
La configuration des paramétrages dans l'afficheur passe par la fenêtre de
saisie. La fenêtre de saisie est disponible en deux variantes.
La coche indique l'option activée.
n
La navigation dans les options se fait avec les touches fléchées [haut] et
n
[bas].
L'option sélectionnée à un fond coloré.
n
Avec la touche programmable [ESC], quitter la fenêtre de saisie avec ou
n
sans modification.
En appuyant sur la touche de saisie [OK], l'option sélectionnée est
n
appliquée.
Thermostats de process Variocool NRTL
