Festoonlight Q4 Controller
Le contrôleur Festoonlight Q4 peut être utilisé avec une console de contrôle ou sans console en mode
autonome.
Panneau de commande
Adressage DMX
Le panneau de commande situé sur la face supérieure de l'appareil vous permet de lui assigner une
adresse DMX. Il s'agit du premier canal à partir duquel le contrôleur Festoonlight Q4 répond à une
console de contrôle DMX.
Si vous utilisez plusieurs contrôleurs Festoonlight, assurez-vous de définir correctement l'adressage DMX.
Sans contrôle des pixels, l'appareil a 8 canaux. Ainsi, l'adresse DMX du premier contrôleur Festoonlight
Q4 devrait être 1 (001) ; celle du second contrôleur Festoonlight Q4 devrait être 1 + 8 = 9 (009) ; celle du
troisième contrôleur Festoonlight Q4 devrait être 9 + 8 = 17 (017), etc.
Assurez-vous qu'il n'y a pas de superposition entre les canaux pour pouvoir contrôler chaque unité
correctement. Si au moins deux contrôleur Festoonlight Q4 partagent une même adresse, ils
fonctionnent de la même manière.
Remarque : Si vous souhaitez connecter plusieurs appareils et les faire fonctionner en mode Full pixel
(mode 480 canaux), vous devez utiliser Art-Net. Veuillez consulter Réglages Art-Net à la page 15 pour en
savoir plus.
Contrôle :
Après avoir défini les adresses de tous les contrôleurs Festoonlight, vous pouvez commencer à les faire
fonctionner par le biais de vos consoles d'éclairage.
Remarque : une fois allumé, le contrôleur Festoonlight Q4 ne détecte pas automatiquement si des
données DMX-512 sont reçues ou non. Vous devrez passer manuellement au contrôle DMX. Pour de plus
amples informations, veuillez consulter 3. DMX-IN à la page 21.
Remarque : il est nécessaire d'insérer un bouchon de terminaison (120 ohms) dans le dernier appareil afin
d'assurer une transmission correcte sur la ligne DMX.
Code de produit : 41750
A)
B)
C)
D)
E)

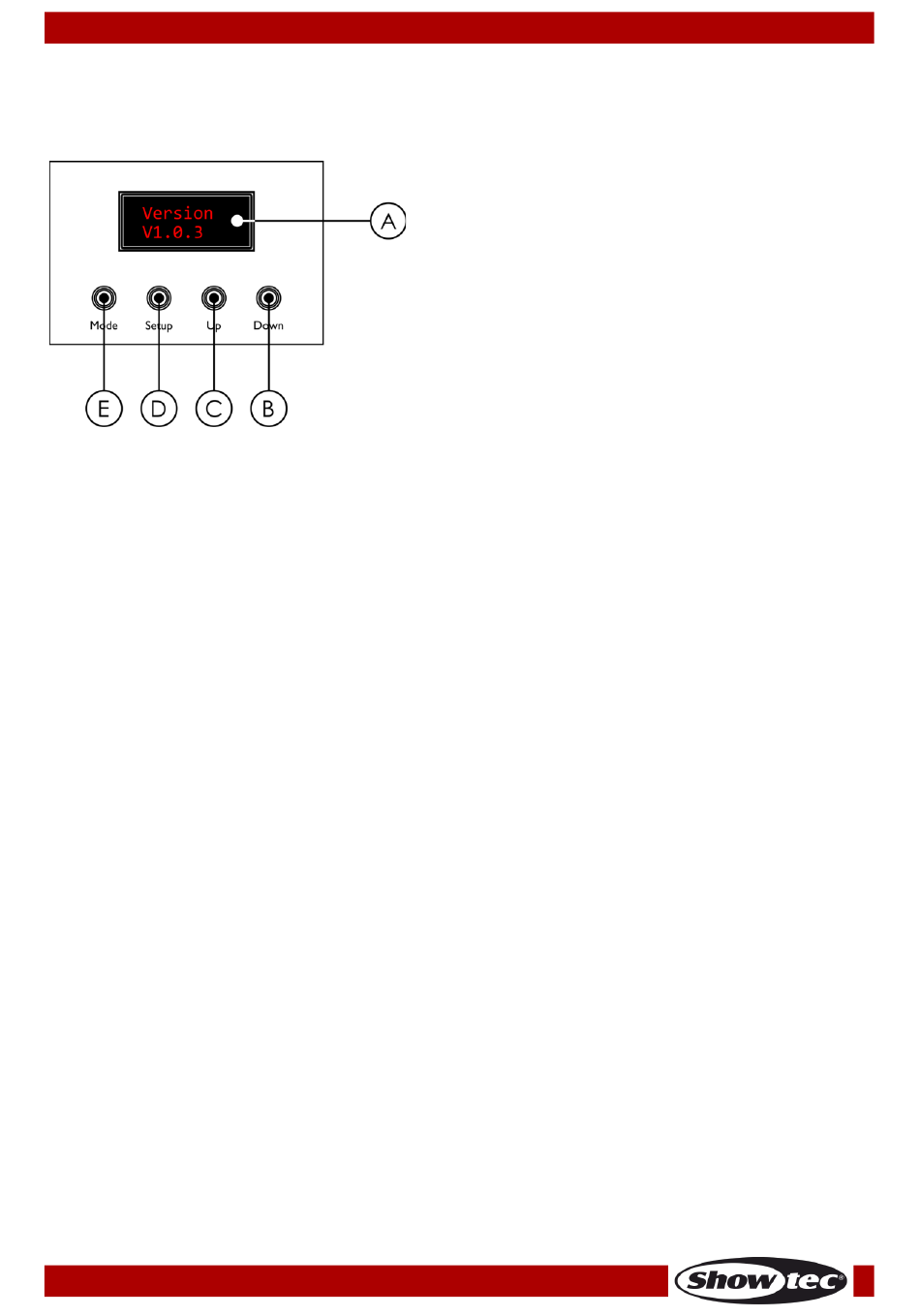

Schéma 10
18
Écran LCD
Bouton DOWN
Bouton UP
Bouton SETUP
Bouton MODE
