Manuels Connexes pour SHOWTEC LP-416
Sommaire des Matières pour SHOWTEC LP-416
- Page 1 MANUEL FRANÇAIS LP-416 Code commande : 50750 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
LP-416 Table des matières Avertissement ..................................2 Instructions pour le déballage ........................... 2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................3 Branchement au secteur ............................4 Instructions de retour ..............................5 Réclamations ................................. 5 Description de l’appareil ..............................6 Avant .................................... -
Page 3: Avertissement
Veuillez conserver le carton et les emballages. Si un appareil doit être renvoyé à l’usine, il est important de le remettre dans sa boîte et son emballage d’origine. Le contenu expédié comprend : Showtec LP-416 Câble d'alimentation (1,5 m) Manuel de l’utilisateur Consignes de sécurité... -
Page 4: Conditions D'utilisation
À l’usage des adultes seulement. L’appareil doit être installé hors de la portée des enfants. Ne laissez jamais l’unité fonctionner sans surveillance. L’utilisateur est responsable du positionnement et du fonctionnement corrects du LP-416. Le fabricant décline toute responsabilité en cas de dommages causés par la mauvaise utilisation ou l’installation incorrecte de cet appareil. ... -
Page 5: Branchement Au Secteur
LP-416 Branchement au secteur Branchez la fiche d’alimentation de l’appareil au secteur. Veillez à toujours connecter le bon câble de couleur à l’endroit approprié. International Câble UE Câble Royaume- Câble USA Broche MARRON ROUGE JAUNE / CUIVRE PHASE BLEU NOIR ARGENTÉ... -
Page 6: Instructions De Retour
LP-416 Instructions de retour Les marchandises qui font l’objet d’un retour doivent être envoyées en prépayé et dans leur emballage d’origine. Aucun appel téléphonique ne sera traité. L’emballage doit clairement indiquer le numéro d’autorisation de retour (numéro RMA). Les produits renvoyés sans numéro RMA seront refusés. -
Page 7: Description De L'appareil

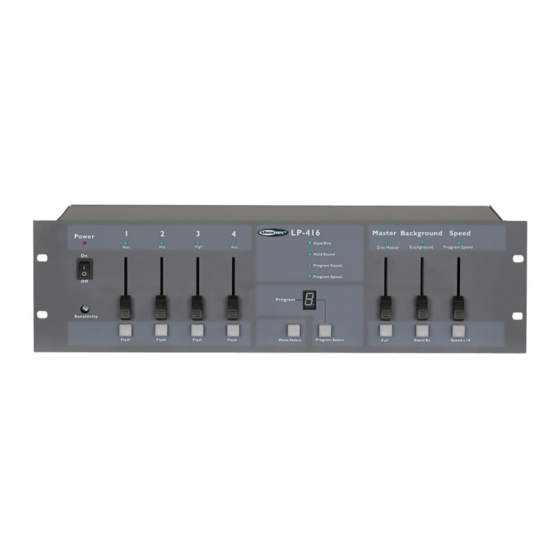

LP-416 Description de l’appareil Caractéristiques Le LP-416 est un contrôleur d'éclairage compact équipé de fonctions très pratiques : • Chaser 4 canaux avec charge max. de 16 A • Fonction arrière-plan • 9 programmes intégrés • 5 modes Hold dim, Hold sound, Program sound, Program speed, sound mode via entrée audio (19) •... - Page 8 LP-416 Avant Schéma 02 01) Témoin LED d’alimentation Indique si l'unité est en marche ou éteinte. 02) Témoin LED du canal Ces LED vous permettent de contrôler la sortie de chaque canal. 03) Témoins de sélection du mode Indiquent lequel des 4 modes est actuellement activé.
-
Page 9: Panneau Arrière
(F8A 250 V 6 x 32 mm). 18) Sortie DMX Permet de brancher le LP-416 aux blocs d'alimentation DMX. Les 4 canaux sont disponibles au niveau de cette sortie. Les canaux du variateur d'intensité sont attribués aux adresses DMX 001 à 005. -
Page 10: Installation
LP-416 Installation Retirez tout le matériel d’emballage du LP-416. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Mettez l’équipement en sécurité dans un rack de 19 pouces. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. -
Page 11: Entretien
04) Les câbles d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. Le Showtec LP-416 ne requiert presque aucune maintenance. Cependant, vous devez veiller à la propreté de l’unité. Débranchez l’alimentation électrique puis nettoyez le couvercle à l’aide d’un chiffon humide. Ne plongez sous aucun prétexte l’unité... -
Page 12: Dépannage
05) Si tout ce qui est mentionné ci-dessus semble fonctionner correctement, rebranchez l’unité. 06) Si rien ne se produit au bout de 30 secondes, débranchez l’appareil. 07) Si vous ne parvenez pas à déterminer la cause du problème, n’ouvrez en aucun cas le LP-416, cela pourrait abîmer l’unité et annuler la garantie. -
Page 13: Spécifications Du Produit
LP-416 Spécifications du produit Modèle : LP-416 Alimentation : 220-240 V C.A., 50/60Hz Consommation électrique : 16A max. Fusible : F8A 250 V 6 x 32 mm Dimensions : 482 x 125 x 132 mm (l x L x H) -
Page 14: Dimensions
LP-416 Dimensions Code commande : 50750... -
Page 15: Remarque
LP-416 Remarque Code commande : 50750... - Page 16 ©2015 Showtec...
