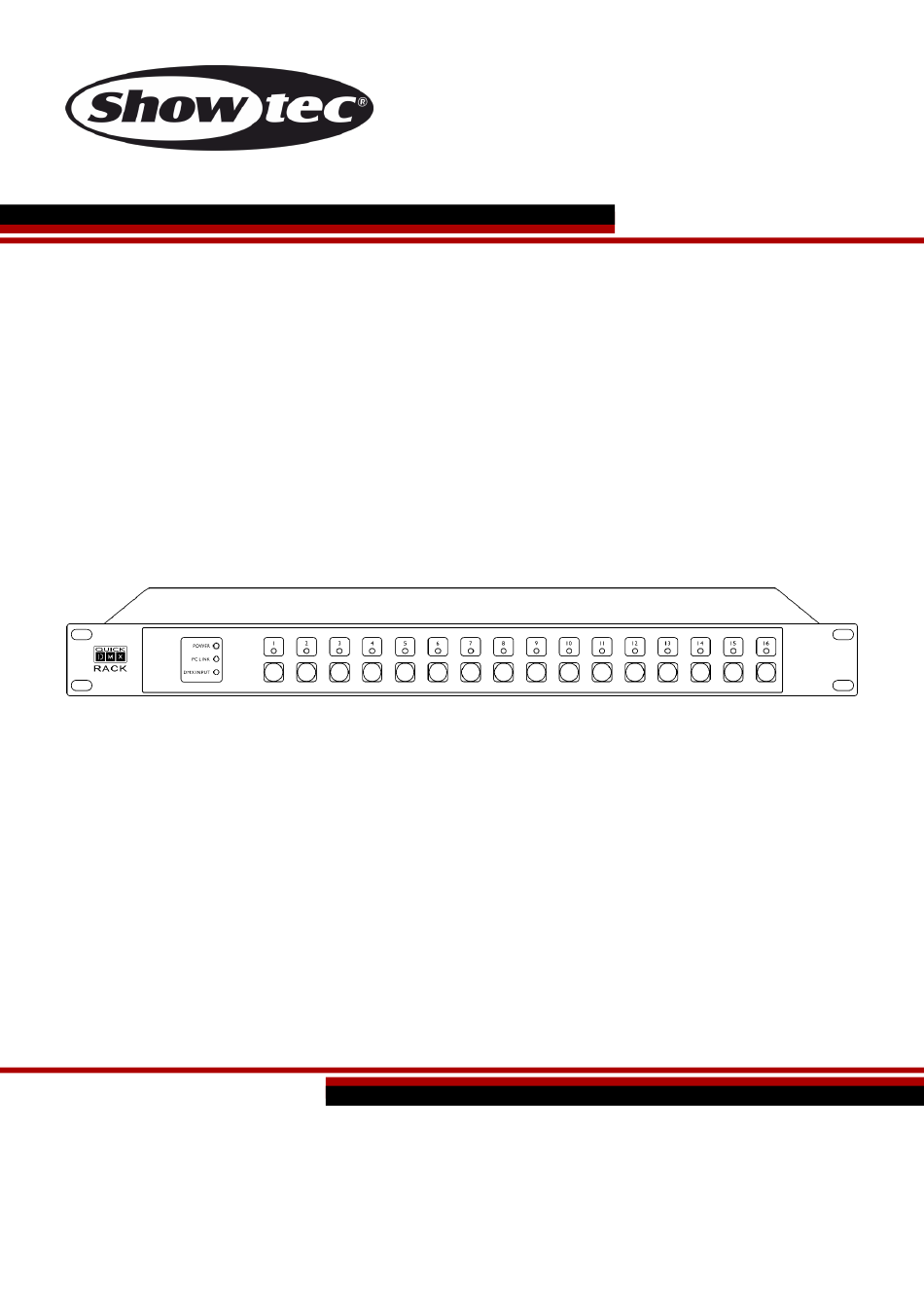

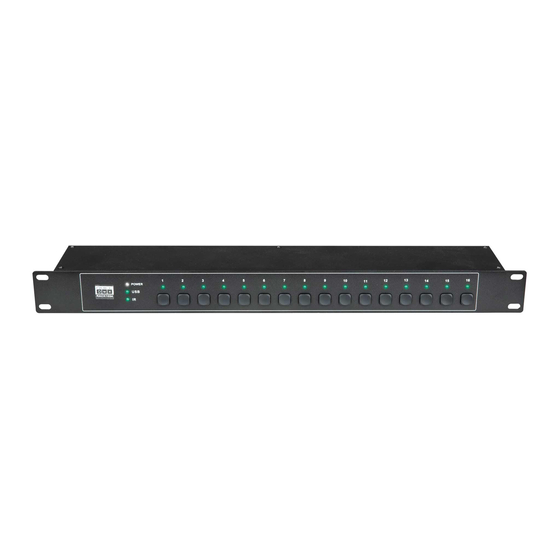

- Page 1 MANUEL D’UTILISATEUR FRANÇAIS Quick DMX Rack Code commande : 50054 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Quick DMX Rack Table des matières Avertissement ..................................2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................4 Branchement à la prise secteur ..........................4 Instructions de renvoi ..............................5 Réclamations ................................. 5 Description du système ..............................6 Panneau avant ................................6 Panneau arrière ................................ -
Page 3: Avertissement
S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : Quick DMX Rack avec adaptateur d’alimentation 9 V Manuel d’utilisateur Consignes de sécurité... - Page 4 Laissez l’appareil hors tension et à température ambiante. Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
-
Page 5: Conditions D'utilisation
Quick DMX Rack Conditions d’utilisation Cet appareil ne doit pas être utilisé en permanence. Des pauses régulières dans l’utilisation vous permettront de l’utiliser pendant une longue période sans problèmes. Si cet appareil est utilisé d’une autre manière que celle décrite dans ce manuel, il peut subir des dégâts entraînant l’annulation de la garantie. -
Page 6: Instructions De Renvoi
Quick DMX Rack Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). -
Page 7: Description Du Système
08) Adaptateur d’alimentation 9 V C.C. Installation Retirez tout le matériel d’emballage du Quick DMX Rack. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. -
Page 8: Réglage Et Utilisation
Interrupteur de mise sous tension 01) Faites glisser l’interrupteur de mise sous tension (07) sur la gauche pour alimenter le Quick DMX Rack via USB. Connectez l’appareil à votre PC en branchant un des bouts du câble USB dans la prise USB de votre PC et l’autre dans celle de l’appareil (06). - Page 9 Quick DMX Rack 05) Cliquez sur l’onglet « StandAlone ». L’écran suivant s’affiche : 06) Cliquez sur un des nombres compris entre 1 et 16 afin de choisir le bouton mémoire que vous avez choisi. 07) Faites un clic droit sur le minutage et choisissez « Add light scene », « Add Generator scene » ou «...
- Page 10 être lu à la fois. Si vous voulez pouvoir lire plusieurs fichiers DMX simultanément, assignez-les à différentes zones. Le Quick DMX Rack offre le choix entre 4 zones. Après avoir assigné les zones aux boutons mémoire que vous avez choisis, ces derniers sont automatiquement associés à une couleur par le logiciel : zone #1 (orange), zone #2 (bleu), zone #3 (rose) et zone #4 (jaune).
-
Page 11: Assignation D'une Entrée Dmx
DMX, est assigné à un canal que votre console n’arrive pas à atteindre, vous pouvez utiliser le Quick DMX Rack pour assigner l’entrée DMX aux sorties DMX que vous aurez choisies. 01) Lancez le logiciel Quick DMX et cliquez sur « File ». - Page 12 Quick DMX Rack 05) Dans « Outputs », insérez le nombre de canaux que vous voulez déclencher avec le fader. 06) Cliquez sur « Add » pour créer l’assignation (ex. . fader #1 devrait déclencher les canaux DMX #1, #2, #3, #4, #5, #6 et #7). L’écran suivant s’affiche : 07) Si vous bougez le fader #1 sur votre console, les canaux DMX #1, #2, #3, #4, #5, #6 et #7 seront déclenchés.
-
Page 13: Modes De Contrôle
01) Fixez l’appareil à un rack de 19 pouces. 02) Utilisez un câble XLR à 3 broches pour connecter le Quick DMX Rack et d’autres appareils. 03) Connectez la prise d’entrée du Quick DMX Rack à une console de contrôle de l’éclairage. Pour connecter le Quick DMX Rack à... -
Page 14: Câblage Des Données
(0,75 m), FL09150 (1,5 m), FL093 (3 m), FL096 (6 m), FL0910 (10 m), FL0915 (15 m), FL0920 (20 m). Maintenance Le DR Pro Rack de Showtec ne requiert presque aucune maintenance. Cependant, vous devez veiller à ce que l’appareil reste propre. Débranchez la prise de courant puis nettoyez le couvercle à l’aide d’un chiffon humide. -
Page 15: Spécifications Du Produit
Quick DMX Rack Spécifications du produit Modèle : Showtec Quick DMX Rack Tension d’entrée : Adaptateur d’alimentation 9 V C.C. 300 mA (inclus) Mémoire : 16 logements Canaux DMX : 512 canaux Protocole de contrôle : DMX-512 Connexions : Entrée et sortie DMX à 3 broches, entrée USB de type B, entrée pour adaptateur d’alimentation... - Page 16 Quick DMX Rack Code commande : 50054...
