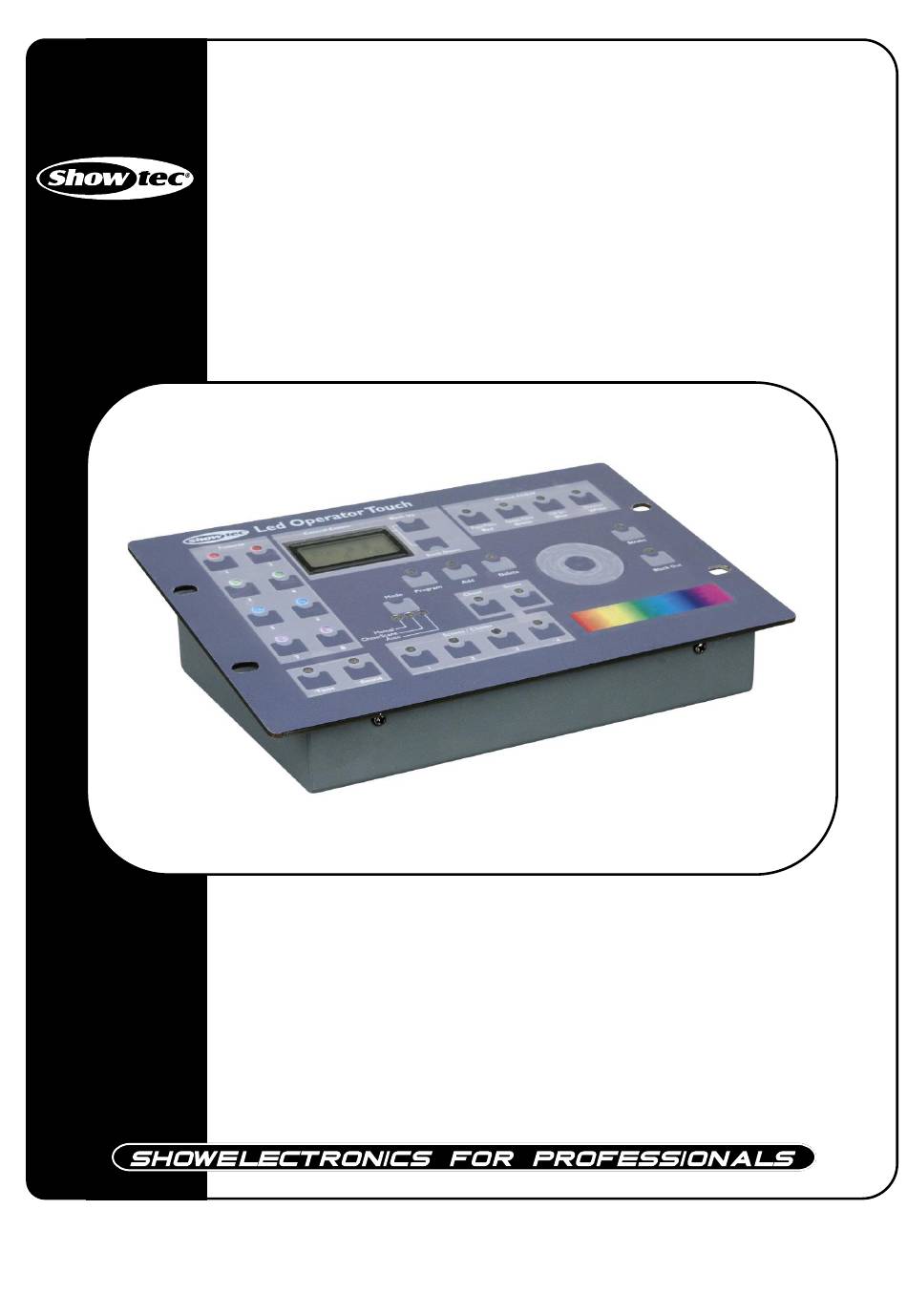

- Page 1 LED Operator Touch ORDERCODE 50724...
- Page 2 & play ou une présentation DMX sophistiquée, ce produit est conçu pour répondre à toutes vos attentes. Vous pouvez compter sur la qualité Showtec et choisir dans un large éventail de produits d’éclairage aux finitions exceptionnelles.
-
Page 3: Table Des Matières
Showtec Showtec LED Operator Touch Fiche de produit ™ Avertissement ..................................2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................3 Instructions de retour ..............................4 Réclamations ................................. 4 Description de l’appareil ..............................5 Aperçu .................................... 5 Partie supérieure ................................6 Panneau arrière ................................ -
Page 4: Avertissement
Avertissement POUR VOTRE PROPRE SÉCURITÉ, VEUILLEZ LIRE ATTENTIVEMENT CE MANUEL DE L’UTILISATEUR AVANT LA PREMIÈRE MISE EN MARCHE DE L’APPAREIL ! Instructions pour le déballage Dès réception de ce produit, veuillez déballer le carton soigneusement et en vérifier le contenu pour vous assurer de la présence et du bon état de toutes les pièces. -
Page 5: Conditions D'utilisation
Laissez l’appareil hors tension et à température ambiante. Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision. -
Page 6: Instructions De Retour
Branchement au secteur Branchez la fiche d’alimentation de l’appareil au secteur. Veillez à toujours connecter le bon câble de couleur à l’endroit approprié. International Câble UE Câble Royaume-Uni Câble USA Broche MARRON ROUGE JAUNE / CUIVRE PHASE BLEU NOIR ARGENTÉ NEUTRE JAUNE / VERT VERT... -
Page 7: Description De L'appareil
Description de l’appareil Caractéristiques LED Operator Touch est un contrôleur DMX compact conçu par Showtec dont les caractéristiques principales sont les suivantes : • Contrôle tactile • Peut contrôler jusqu’à 8 groupes de projecteurs RGBW simultanément • Compact • Dédié aux illuminations architecturales •... -
Page 8: Partie Supérieure
Partie supérieure Fig. 2 1) Boutons des projecteurs (1 - 8) 2) Écran LCD 3) Boutons Bank Up et Bank Down (accès aux banques) 4) Bouton Fade Time (temps de fondu) / Red (rouge) 5) Bouton Speed Time (vitesse) / Green (vert) 6) Bouton Off Set / Blue (bleu) 7) Bouton Dimmer (variateur) / White (blanc) 8) Bouton Program (programme) -
Page 9: Panneau Arrière
Panneau arrière Fig. 3 21) Interrupteur ON/OFF 22) Entrée d’alimentation C.C. 12 V 23) Connecteur de la sortie DMX à 3 broches Installation Retirez tout le matériel d’emballage du LED Operator Touch. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. -
Page 10: Scènes
1. Scènes Il existe 2 méthodes pour créer une scène : • en utilisant le curseur Color (1.1) ; • en utilisant le contrôle rotatif (1.2). 1.1 Programmation d’une scène avec le curseur de couleur 1. Touchez et maintenez enfoncé le bouton Mode (8) pendant 3 secondes. Le témoin LED Program s’allume en vert et l’écran affiche : PROG. -
Page 11: Effacement D'une Scène
6. Sélectionnez la banque que vous voulez pour créer une scène avec les boutons Bank Up / Down (3). 7. Touchez le bouton Add (9) pour créer plusieurs banques au sein d’une scène. Le témoin LED Chase / Scene s’allume. 8. -
Page 12: Poursuites
2. Poursuites 2.1 Programme poursuite ’ Pour entrer dans le mode programme, touchez et maintenez enfoncé le bouton Program(8) pendant 3 secondes. Le témoin LED Program s’allume en vert et l’écran affiche : PROG. 2. Pour sélectionner le mode poursuite, touchez le bouton Chase (13). Les témoins LEDs Chase (13) et Scene (12) s’allument en vert. -
Page 13: Suppression D'une Étape De Poursuite
2.3 Suppression d’une étape de poursuite ’ Pour entrer dans le mode programme, touchez et maintenez enfoncé le bouton Program(8) pendant 3 secondes. Le témoin LED Program s’allume en vert et l’écran affiche : PROG. 2. Pour sélectionner le mode poursuite, touchez le bouton Chase (13). Les témoins LEDs Chase (13) et Scene (12) s’allument en vert. -
Page 14: Time
4. TIME Réglage des paramètres horaires ’ Pour entrer dans le mode programme, touchez et maintenez enfoncé le bouton Program(8) pendant 3 secondes. Le témoin LED Program s’allume en vert et l’écran affiche : PROG. 2. Touchez et maintenez enfoncé le bouton Program (8) tout en touchant le bouton Time (17). 3. -
Page 15: Extinction
5. Extinction 1. Touchez le bouton Blackout (16). 2. Toutes les sorties lumineuses sont interrompues. 3. Pour les réactiver, vous n’avez qu’à toucher à nouveau le bouton Blackout (16). 6. Stroboscope 1. Touchez le bouton Strobe(11). 2. Utilisez le contrôle rotatif (15) pour régler la vitesse du stroboscope entre 00 et 52 (lent à rapide). 00 équivaut à... -
Page 16: Connexion De L'appareil
Connexion de l’appareil Vous allez avoir besoin d’un câble data série pour faire fonctionner l’éclairage d’un ou de plusieurs appareils, si vous utilisez un contrôleur DMX-512, ou pour synchroniser l’éclairage d’au moins deux appareils, s’ils sont configurés en mode maître / esclave. Le nombre combiné de canaux requis par tous les appareils sur un câble data série détermine le nombre d’appareils que ce câble peut prendre en charge. -
Page 17: Entretien
1. Alimentation. Vérifiez si l’unité est branchée à l’alimentation appropriée. 2. LEDs. Rapportez le LED Operator Touch à votre revendeur Showtec. 3. Un effet LED ne répond pas au LED Operator Touch : vérifiez l’adresse DMX de l’appareil et celle du contrôleur et assurez-vous qu’elles correspondent. -
Page 18: Caractéristiques Du Produit
Caractéristiques du produit Modèle : Showtec LED Operator Touch • Contrôle tactile • Peut contrôler jusqu’à 8 groupes de projecteurs RGBW simultanément • Compact • Dédié aux illuminations architecturales • Sélecteur de couleur facile d’utilisation • Programmation très facile grâce aux touches tactiles •...
