- Page 1 MANUEL D’UTILISATION FRANÇAIS Pixel Controller Code de produit : 44510 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Avant-Propos
Pixel Controller Avant-propos Merci d’avoir acheté ce produit Showtec. Ce manuel d’utilisation a pour but de fournir des instructions pour une utilisation correcte et sûre de ce produit. Conservez le manuel d’utilisation pour vous y référer ultérieurement car il fait partie intégrante du produit. -
Page 3: Table Des Matières
Pixel Controller Table des matières Introduction ................................4 Avant d’utiliser le Produit ..........................4 Utilisation prévue ..............................4 Durée de vie du produit ........................... 4 Conventions de texte ............................4 Symboles et termes d’avertissement......................5 Symboles figurant sur l’étiquette d’informations ..................5 Sécurité... - Page 4 768 canaux (Art-Net) .........................44 6.7.2.5. 1152 canaux (Art-Net) ........................45 6.7.2.6. 1536 canaux (Art-Net) ........................46 6.7.2.7. 1920 canaux (Art-Net) ........................47 Pixel Dot ................................48 6.7.3.1. 7 canaux ..............................48 6.7.3.2. 30, 60, 90 ou 120 canaux ........................49 6.7.3.3. 120 canaux (DMX et Art-Net) ......................51 6.7.3.4.
-
Page 5: Introduction
Après le déballage, vérifiez le contenu de la boîte. Si des pièces sont manquantes ou endommagées, contactez votre revendeur Highlite International. Le contenu expédié comprend : ● Showtec Pixel Controller ● Câble Schuko vers Power Pro (1,5 m) ● Manuel d’utilisation Schéma 01... -
Page 6: Symboles Et Termes D'avertissement
Pixel Controller 1.5. Symboles et termes d’avertissement Les consignes de sécurité et les avertissements sont indiqués tout au long du manuel d’utilisation par des pictogrammes de sécurité. Suivez toujours les instructions fournies dans ce manuel d’utilisation. Indique une situation dangereuse imminente qui, si elle n’est pas évitée, DANGER entraînera la mort ou des blessures graves. -
Page 7: Sécurité
Pixel Controller Sécurité Important Lisez et suivez les instructions de ce manuel d’utilisation avant d’installer, d’utiliser ou de réparer ce produit. Le fabricant ne sera en aucun cas tenu responsable des dommages causés par le non-respect de ce manuel. 2.1. - Page 8 Pixel Controller AVERTISSEMENT Risque de choc épileptique Les lumières stroboscopiques peuvent déclencher des crises d'épilepsie photosensible. Les personnes sensibles doivent éviter de regarder les lumières stroboscopiques. Attention Alimentation ● Avant de connecter l’appareil à l’alimentation électrique, assurez-vous que le courant, la tension et la fréquence correspondent à...
-
Page 9: Exigences Pour L'utilisateur
Pixel Controller Attention Avant toute utilisation, examinez visuellement l’appareil pour détecter d’éventuels défauts. Assurez-vous que : ● Toutes les vis utilisées pour l’installation de l’appareil ou des parties de celui-ci sont bien vissées et ne sont pas corrodées. ● Les dispositifs de sécurité ne sont pas endommagés. -
Page 10: Description De L'appareil

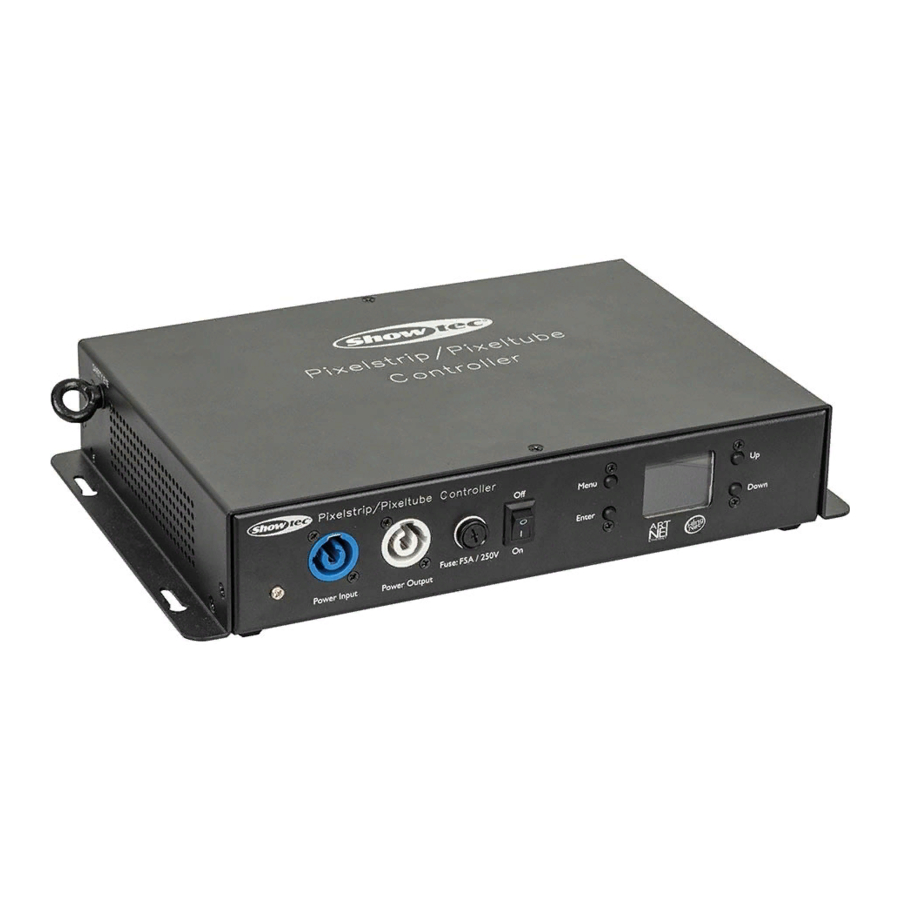

être utilisé uniquement avec les Pixelstrip 20 et 40, les Pixeltube 16 et 32 ou les Pixel Dot. Chaque contrôleur peut gérer ces appareils répartis sur 4 sorties. -
Page 11: Vue Latérale
Pixelstrip 20/40 : 4 m par sortie ; 16 m par contrôleur maximum : Pixeltube 16/32 : 5 m par sortie ; 20 m par contrôleur Pixel Dot : 40 x Pixel Dot par sortie ; 160 x Pixel Dot par contrôleur Fabrication : Boîtier : Métal... -
Page 12: Compatibilité
Température max. du boîtier t 70 °C Compatibilité Attention Le Pixel Controller est conçu pour être utilisé UNIQUEMENT avec le Pixelstrip 20/40, le Pixeltube 16/32 ou le Pixel Dot. Le Pixel Controller est livré sans le Pixelstrip/Pixeltube/Pixel Dot. Vous devez acheter ces appareils séparément. -
Page 13: Installation
Pixel Controller Installation 4.1. Consignes de sécurité pour l’installation Attention Assurez-vous qu’il y ait assez d’espace pour une bonne ventilation autour de l’appareil. ● Ne bloquez pas les ouvertures de ventilation. Sans une dissipation de chaleur et une circulation d'air appropriées, les composants internes peuvent surchauffer. -
Page 14: Raccord À L'alimentation
Pixel Controller Schéma 06 4.5. Raccord à l’alimentation DANGER Choc électrique causé par un court-circuit L’appareil accepte une alimentation secteur CA de 100 - 240 V et de 50 / 60 Hz. N’alimentez pas l’appareil avec une autre tension ou fréquence. -
Page 15: Alimentation De Plusieurs Appareils
/ esclave. Le Pixel Controller dispose de connecteurs entrée / sortie de signal DMX à 3 et 5 broches. L’attribution des broches se présente comme suit : ●... -
Page 16: Câbles Dmx
Pixel Controller Remarque : ● Distance maximum de ligne DMX recommandée : 300 m ● Nombre maximum d’appareils recommandé sur une ligne DMX : 32 appareils 5.2.2. Câbles DMX Des câbles blindés à paires torsadées avec des connecteurs XLR à 3 et 5 broches doivent être utilisés pour une connexion DMX fiable. -
Page 17: Configuration Maître / Esclave
Le Pixel Controller supporte le mode de contrôle maître / esclave. Vous pouvez connecter les Pixelstrip 20/40 (max. 4 m par sortie), Pixeltube 16/32 (max. 5 m par sortie) ou Pixel Dot (max. 40 appareils par sortie) au Pixel Controller. Dans l'exemple ci-dessous, le Pixelstrip 40 est connecté au Pixel Controller. -
Page 18: Raccordement Dmx
Vous pouvez connecter les Pixelstrip 20/40 (max. 4 m par sortie), Pixeltube 16/32 (max. 5 m par sortie) ou Pixel Dot (max. 40 appareils par sortie) au Pixel Controller. Dans l'exemple ci-dessous, le Pixelstrip 40 est connecté au Pixel Controller. -
Page 19: Adressage Dmx
Le Pixel Controller a plusieurs personnalités différentes, en fonction du dispositif qui lui est connecté : Pixelstrip, Pixeltube ou Pixel Dot. Par exemple, si vous souhaitez connecter plusieurs Pixel Controller sur une seule ligne et les utiliser en mode 7 canaux, suivez les étapes ci-dessous : Définissez l'adresse de départ du premier appareil sur la ligne sur 1 (001). -
Page 20: Câbles Réseau
Pixel Controller 5.3.2. Câbles réseau Des câbles Ethernet standard à paires torsadées (CAT-5/CAT-5E/CAT-6) peuvent être utilisés pour connecter l’appareil à un ordinateur ou à une console d'éclairage prenant en charge Art-Net ou Kling- Net. Si vous fabriquez vos propres câbles réseau, assurez-vous que vous connectez les broches et les fils correctement comme indiqué... -
Page 21: Configuration Art-Net/Kling-Net
Vous pouvez connecter les Pixelstrip 20/40 (max. 4 m par sortie), Pixeltube 16/32 (max. 5 m par sortie) ou Pixel Dot (max. 40 appareils par sortie) au Pixel Controller. Dans l'exemple ci-dessous, le Pixelstrip 40 est connecté au Pixel Controller. -
Page 22: Réglages Art-Net
Pixel Controller 5.3.4. Réglages Art-Net Pour faire fonctionner votre appareil en utilisant le protocole Art-Net : Configurez l’adresse du réseau de votre ordinateur / de la console d'éclairage dans la plage correcte (IP 2.x.x.x, 10.x.x.x ou 192.168.x.x et sous-réseau 255.0.0.0). Pour modifier l’adresse IP de l’appareil, veuillez consulter 6.6.2.1. -
Page 23: Numérotation De L'univers
Pixel Controller 5.3.6. Numérotation de l’univers Si vous souhaitez connecter plus de 5 appareils sur une seule ligne et les utiliser en mode 96 canaux, il vous faudra les adresser sur des univers différents. Définissez l’adresse DMX de départ des 5 premiers appareils. Suivez les instructions indiquées dans le chapitre 5.2.5. -
Page 24: Fonctionnement
à la tension, au courant et à la fréquence d’entrée spécifiés sur l’étiquette d’informations de l’appareil. 6.2. Modes de contrôle Le Pixel Controller prend en charge les modes de contrôle suivants : ● Mode autonome : Auto, manuel ●... -
Page 25: Panneau De Commande
Démarrage Dès que vous allumez l’appareil, l’écran suivant s’affiche : Lorsque vous appuyez sur le bouton MENU, le Pixel Controller affiche son menu principal : Remarque : Si vous n’appuyez sur aucun bouton, l’écran s’éteint. Appuyez sur n’importe quel bouton pour allumer l’écran. -
Page 26: Vue D'ensemble Du Menu
Pixel Controller 6.5. Vue d’ensemble du menu Code de produit : 44510... -
Page 27: Options Du Menu Principal
Pixel Controller 6.6. Options du menu principal Le menu principal vous permet d’accéder aux options suivantes : Adresse DMX Réglages réseau Type de pixels / Réglage de la sortie / DMX / Art-Net / Kling-Net / Esclave / Automatique / Manuel Signal en attente / Pixels inversés / Mise en veille de l’écran / Luminosité... -
Page 28: Réglages Réseau
Pixel Controller 6.6.2. Réglages réseau Ce menu vous permet de définir les réglages réseau. 01) Une fois dans le menu principal, appuyez sur les boutons UP / DOWN pour choisir 02) Appuyez sur le bouton ENTER pour confirmer. L’écran affiche : 6.6.2.1. -
Page 29: Modes De Contrôle
Remarque : Ne combinez pas simultanément les Pixelstrip, les Pixeltube et les Pixel Dot sur le même Pixel Controller. Les appareils ne fonctionneront pas correctement. Ne connectez qu'un seul de ces 3 appareils à... -
Page 30: Réglage De La Sortie
6.7. Canaux DMX aux pages 34-54 pour en savoir plus. 03) Appuyez sur le bouton ENTER pour confirmer votre choix. Remarque : Le Pixel Controller ne détecte pas automatiquement si le signal de données DMX est reçu ou non. Activez le contrôle DMX. -
Page 31: Art-Net
à la section 6.6.3.1. Type de pixels à la page 28). 07) Appuyez sur le bouton ENTER pour confirmer votre choix. Remarque : Le Pixel Controller ne détecte pas automatiquement si le signal de données Art-Net est reçu ou non. Activez le contrôle Art-Net. -
Page 32: Esclave
Pixel Controller 6.6.3.6. Esclave Ce menu vous permet de définir l’appareil comme esclave. 01) Lorsque l’écran affiche SLAVE, appuyez sur le bouton ENTER pour ouvrir le menu. L’écran affiche : 02) Appuyez sur les boutons UP / DOWN pour choisir YES ou NO. Si vous sélectionnez YES, l’appareil réagira comme l'appareil maître. -
Page 33: Contrôle Manuel
Pixel Controller 6.6.3.8. Contrôle manuel Ce menu vous permet de définir le mode de contrôle manuel. 01) Lorsque l’écran affiche MANUAL, appuyez sur le bouton ENTER pour ouvrir le menu. L’écran affiche : 02) Appuyez sur les boutons UP / DOWN pour choisir l’une des 5 options suivantes : VARIATEUR : Réglage de la luminosité... -
Page 34: Signal En Attente
06) Appuyez sur le bouton ENTER pour confirmer votre choix. 6.6.4.1. Signal en attente Ce menu vous permet de définir le comportement du Pixel Controller en cas de défaillance du mode DMX. 01) Appuyez sur le bouton ENTER pour ouvrir le menu. -
Page 35: Canaux Dmx
6.7. Canaux DMX Les modes de canaux DMX disponibles dépendent de l'appareil connecté au Pixel Controller (voir 6.6.3.1. Type de pixels à la page 28) ainsi que du mode de sortie sélectionné (voir 6.6.3.2. Réglage de la sortie à la page 29). -
Page 36: 120, 240, 360 Ou 480 Canaux
Fonction Valeur Réglage canaux canaux canaux canaux Rouge (pixel 1) 000 - 255 D’intensité faible à élevée (0 - 100 %) Vert (pixel 1) 000 - 255 D’intensité faible à élevée (0 - 100 %) Bleu (pixel 1) 000 - 255 D’intensité... -
Page 37: 480 Canaux (Art-Net)
6.7.1.3. 480 canaux (Art-Net) Fonction Valeur Réglage canaux Rouge (pixel 1, univers 0) 000 - 255 D’intensité faible à élevée (0 - 100 %) Vert (pixel 1, univers 0) 000 - 255 D’intensité faible à élevée (0 - 100 %) - Page 38 6.7.1.4. 960 canaux (Art-Net) Fonction Valeur Réglage canaux Rouge (pixel 1, univers 0) 000 - 255 D’intensité faible à élevée (0 - 100 %) Vert (pixel 1, univers 0) 000 - 255 D’intensité faible à élevée (0 - 100 %)
-
Page 39: 1440 Canaux (Art-Net)
6.7.1.5. 1440 canaux (Art-Net) 1440 Fonction Valeur Réglage canaux Rouge (pixel 1, univers 0) 000 - 255 D’intensité faible à élevée (0 - 100 %) Vert (pixel 1, univers 0) 000 - 255 D’intensité faible à élevée (0 - 100 %) -
Page 40: 1920 Canaux (Art-Net)
6.7.1.6. 1920 canaux (Art-Net) 1920 Fonction Valeur Réglage canaux Rouge (pixel 1, univers 0) 000 - 255 D’intensité faible à élevée (0 - 100 %) Vert (pixel 1, univers 0) 000 - 255 D’intensité faible à élevée (0 - 100 %) -
Page 41: Canaux
Pixel Controller 6.7.2. Pixeltube 16/32 6.7.2.1. 7 canaux Fonction Valeur Réglage canaux Variateur d’intensité master 000 - 255 D’intensité faible à élevée (0 - 100 %) 000 - 004 Stroboscope éteint Stroboscope 005 - 255 De fréquence basse à élevée... - Page 42 000 - 255 D’intensité faible à élevée Rouge (pixel 1) (0 - 100 %) 000 - 255 D’intensité faible à élevée Vert (pixel 1) (0 - 100 %) 000 - 255 D’intensité faible à élevée...
- Page 43 Réglage canaux canaux canaux canaux canaux … … … Rouge (pixel 96) 000 - 255 D’intensité faible à élevée (0 - 100 %) Vert (pixel 96) 000 - 255 D’intensité faible à élevée (0 - 100 %) Bleu (pixel 96) 000 - 255 D’intensité...
- Page 44 6.7.2.3. 384 canaux (Art-Net) Fonction Valeur Réglage canaux Rouge (pixel 1, univers 0) 000 - 255 D’intensité faible à élevée (0 - 100 %) Vert (pixel 1, univers 0) 000 - 255 D’intensité faible à élevée (0 - 100 %)
- Page 45 6.7.2.4. 768 canaux (Art-Net) Fonction Valeur Réglage canaux Rouge (pixel 1, univers 0) 000 - 255 D’intensité faible à élevée (0 - 100 %) Vert (pixel 1, univers 0) 000 - 255 D’intensité faible à élevée (0 - 100 %)
-
Page 46: 1152 Canaux (Art-Net)
6.7.2.5. 1152 canaux (Art-Net) 1152 Fonction Valeur Réglage canaux Rouge (pixel 1, univers 0) 000 - 255 D’intensité faible à élevée (0 - 100 %) Vert (pixel 1, univers 0) 000 - 255 D’intensité faible à élevée (0 - 100 %) -
Page 47: 1536 Canaux (Art-Net)
6.7.2.6. 1536 canaux (Art-Net) 1536 Fonction Valeur Réglage canaux Rouge (pixel 1, univers 0) 000 - 255 D’intensité faible à élevée (0 - 100 %) Vert (pixel 1, univers 0) 000 - 255 D’intensité faible à élevée (0 - 100 %) -
Page 48: 1920 Canaux (Art-Net)
6.7.2.7. 1920 canaux (Art-Net) 1920 Fonction Valeur Réglage canaux Rouge (pixel 1, univers 0) 000 - 255 D’intensité faible à élevée (0 - 100 %) Vert (pixel 1, univers 0) 000 - 255 D’intensité faible à élevée (0 - 100 %) -
Page 49: Pixel Dot
Pixel Controller 6.7.3. Pixel Dot 6.7.3.1. 7 canaux Fonction Valeur Réglage canaux Variateur d’intensité master 000 - 255 D’intensité faible à élevée (0 - 100 %) 000 - 004 Stroboscope éteint Stroboscope 005 - 255 De fréquence basse à élevée... -
Page 50: 30, 60, 90 Ou 120 Canaux
Réglage canaux canaux canaux canaux 000 - 255 D’intensité faible à élevée Rouge (Pixel Dot 1) (0 - 100 %) 000 - 255 D’intensité faible à élevée Vert (Pixel Dot 1) (0 - 100 %) 000 - 255 D’intensité faible à élevée... - Page 51 Pixel Controller Fonction Valeur Réglage canaux canaux canaux canaux Bleu (Pixel Dot 30) 000 - 255 D’intensité faible à élevée (0 - 100 %) … Rouge (Pixel Dot 40) 000 - 255 D’intensité faible à élevée (0 - 100 %)
- Page 52 6.7.3.3. 120 canaux (DMX et Art-Net) Fonction Valeur Réglage canaux Rouge (Pixel Dot 1, sortie 1) 000 - 255 D’intensité faible à élevée (0 - 100 %) Vert (Pixel Dot 1, sortie 1) 000 - 255 D’intensité faible à élevée (0 - 100 %)
- Page 53 6.7.3.4. 240 canaux (DMX et Art-Net) Fonction Valeur Réglage canaux Rouge (Pixel Dot 1, sortie 1) 000 - 255 D’intensité faible à élevée (0 - 100 %) Vert (Pixel Dot 1, sortie 1) 000 - 255 D’intensité faible à élevée (0 - 100 %)
- Page 54 6.7.3.5. 360 canaux (DMX et Art-Net) Fonction Valeur Réglage canaux Rouge (Pixel Dot 1, sortie 1) 000 - 255 D’intensité faible à élevée (0 - 100 %) Vert (Pixel Dot 1, sortie 1) 000 - 255 D’intensité faible à élevée (0 - 100 %)
- Page 55 6.7.3.6. 480 canaux (DMX et Art-Net) Fonction Valeur Réglage canaux Rouge (Pixel Dot 1, sortie 1) 000 - 255 D’intensité faible à élevée (0 - 100 %) Vert (Pixel Dot 1, sortie 1) 000 - 255 D’intensité faible à élevée (0 - 100 %)
-
Page 56: Résolution Des Problèmes
à nouveau normalement données sur la liaison ● Débranchez les Pixelstrip, Pixeltube ou Les LEDs sont abîmées Pixel Dot et contactez votre revendeur Pas de lumière ou les Highlite International LEDs s’éteignent de Les réglages de l’alimentation ne manière intermittente ●... -
Page 57: Maintenance
Pixel Controller Maintenance 8.1. Consignes de sécurité pour la maintenance DANGER Choc électrique causé par une tension dangereuse à l’intérieur 8.2. Maintenance préventive Attention Avant toute utilisation, examinez visuellement l’appareil pour détecter d’éventuels défauts. Assurez-vous que : ● Toutes les vis utilisées pour l’installation de l’appareil ou des parties de celui-ci sont bien vissées et ne sont pas corrodées. -
Page 58: Remplacement Du Fusible
Pixel Controller 8.3.1. Remplacement du fusible DANGER Choc électrique causé par un court-circuit ● N’essayez pas de shunter la protection thermostatique ou les fusibles. ● En cas de remplacement, utilisez uniquement des fusibles de même type ou de même calibre. -
Page 59: Désinstallation, Transport Et Stockage
Pixel Controller Désinstallation, transport et stockage 9.1. Consignes pour la désinstallation AVERTISSEMENT Une mauvaise désinstallation peut provoquer de graves dommages matériels et physiques. ● Laissez votre appareil refroidir avant de le démonter. ● Débranchez l’alimentation électrique avant de désinstaller l’appareil. - Page 60 ©2021 Showtec...
