Pixel Controller
5.2.4. Raccordement DMX
Vous pouvez connecter les Pixelstrip 20/40 (max. 4 m par sortie), Pixeltube 16/32 (max. 5 m par sortie) ou
Pixel Dot (max. 40 appareils par sortie) au Pixel Controller. Dans l'exemple ci-dessous, le Pixelstrip 40 est
connecté au Pixel Controller.
Pour connecter plusieurs appareils sur une seule ligne DMX, suivez les étapes ci-dessous :
Utilisez un câble DMX à 3 et 5 broches pour connecter la prise DMX OUT de la console de contrôle
d'éclairage à la prise DMX IN du premier dispositif.
Connectez la prise DMX OUT du premier appareil à la prise DMX IN du second appareil à l'aide d'un
câble DMX à 3 et 5 broches.
Répétez l'étape 2 pour connecter tous les appareils en guirlande conformément au schéma 09.
Connectez un terminateur DMX (résistance de 120 Ω) au connecteur DMX OUT du dernier appareil
de la liaison de données.
Code de produit : 44510
17

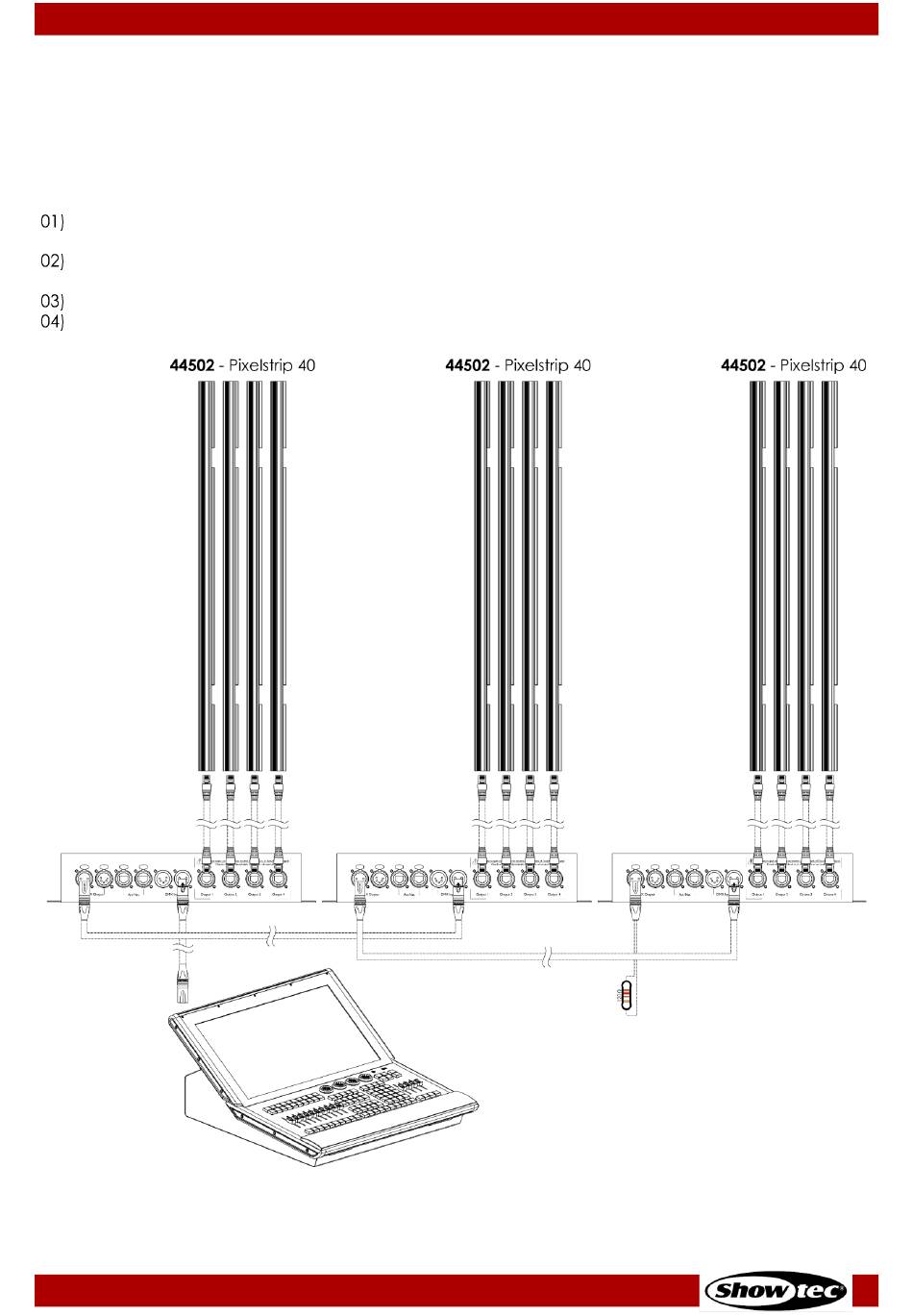

Schéma 09
