Festoonlight Q4 Controller
Plusieurs contrôleurs Festoonlight (contrôle maître / esclave)
01) Fixez le contrôleur à une structure solide ou posez-le sur une surface plane. Laissez au moins
0,5 mètre sur tous les côtés pour une bonne circulation d'air. Voir la section Fixation à la page 5.
02) Connectez la/les guirlande(s) Festoonlight Q4. Veuillez consulter les pages 9 - 10 pour de plus
amples informations.
03) Utilisez un câble DMX à 3 broches pour connecter les contrôleurs.
Les broches :
04) Reliez les appareils conformément au schéma 06. Connectez la prise sortie (out) de la première
unité DMX à la prise entrée (in) de la deuxième unité avec un câble DMX. Répétez l'opération pour
relier les unités voulues.
05) Alimentation électrique : connectez les cordons d'alimentation électrique à la prise d'entrée (IN)
de chaque système, puis branchez leurs autres bouts aux prises secteur, en commençant par le
premier système. N'alimentez pas le système avant de l'avoir correctement configuré et connecté.
06) Réglez les dispositifs esclaves en mode Full Pixel (480 canaux) et définissez DMX-512 comme
protocole de communication. Reportez-vous à la section 4.3. Modes de canaux à la page 22 et à
la section 3. DMX-IN à la page 21 pour en savoir plus.
07) Démarrez un des programmes intégrés sur le dispositif maître. Reportez-vous à la section 1.
Programmes à la page 20 pour en savoir plus. Tous les appareils esclaves connectés joueront le
programme intégré sélectionné sur le dispositif maître.
Remarque : reliez tous les câbles avant de connecter à l'alimentation électrique
Remarque : Veuillez noter que les versions 1.0.4 et antérieures du micrologiciel ne prennent pas en
charge le contrôle maître / esclave. Vérifiez la version du micrologiciel de votre appareil avant de
configurer une connexion maître / esclave. Reportez-vous à la section 5. Informations à la page 23 pour
en savoir plus.
Code de produit : 41750
01)
Terre
02)
Signal -
03)
Signal +
12

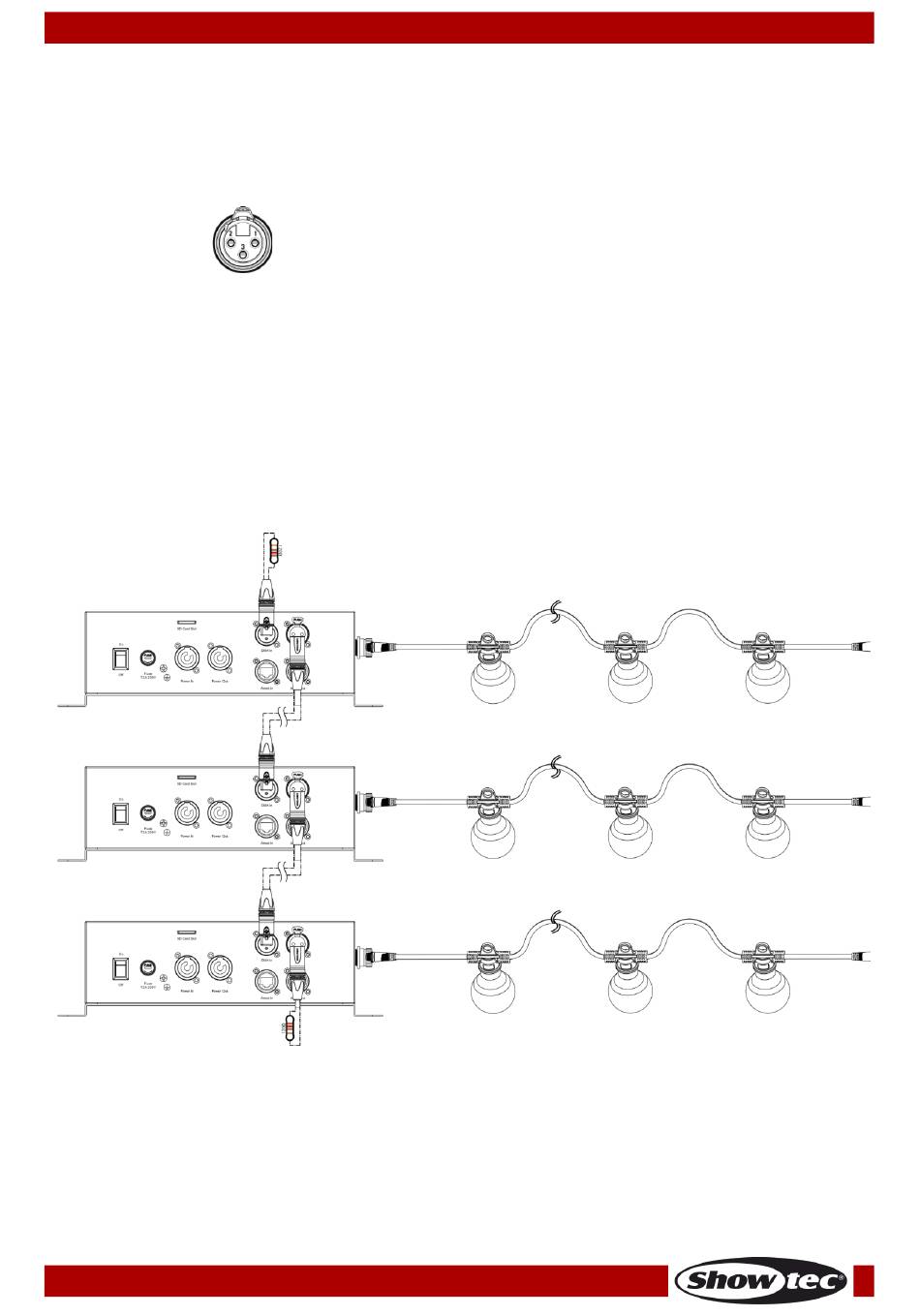

Schéma 06
