- Page 1 MANUEL D’UTILISATION FRANÇAIS Festoonlight Q4 Controller Code de produit : 41750 Version du micrologiciel : 1.0.5 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Festoonlight Q4 Controller Table des matières Avertissement ..................................3 Consignes de sécurité ..............................3 Conditions d’utilisation ..............................5 Fixation .................................... 5 Branchement sur la prise secteur ..........................5 Instructions de renvoi ..............................6 Réclamations ................................. 6 Description de l’appareil ..............................7 Vue supérieure ................................ - Page 3 Festoonlight Q4 Controller Spécifications du produit ...............................31 Dimensions ..................................32 Remarques ..................................33 Code de produit : 41750...
-
Page 4: Avertissement
Festoonlight Q4 Controller Avertissement Consignes de déballage Dès réception du produit, ouvrir la boîte en carton avec précaution et en vérifier le contenu. Veiller à ce que toutes les pièces s’y trouvent et soient en bon état. Si une pièce a été endommagée lors du transport ou si le carton lui-même porte des signes de mauvaise manipulation, en informer aussitôt le... -
Page 5: Important
Laissez l’appareil hors tension et à température ambiante. ● Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision. -
Page 6: Conditions D'utilisation
Festoonlight Q4 Controller Conditions d’utilisation ● Cet appareil ne doit pas être utilisé en permanence. Des pauses régulières vous permettront de le faire fonctionner pendant une longue période sans problèmes. ● La température ambiante maximale ta = 40 °C ne devra jamais être dépassée. -
Page 7: Instructions De Renvoi
Festoonlight Q4 Controller Assurez-vous que votre appareil est toujours connecté à une prise de terre ! Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves ! Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ;... -
Page 8: Description De L'appareil

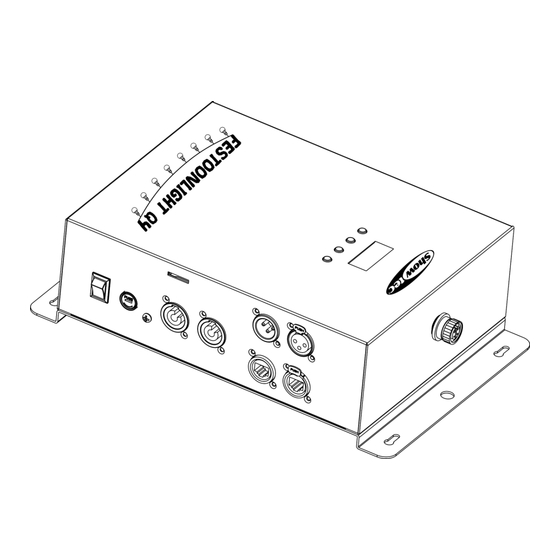

Festoonlight Q4 Controller Description de l’appareil Caractéristiques Le contrôleur Festoonlight Q4 est conçu pour être utilisé avec les guirlandes Festoonlight Q4. Il permet de contrôler totalement les pixels de 3 guirlandes max. Pour étendre la configuration à un maximum de 6 guirlandes, vous aurez besoin du booster Festoonlight Q4 en option. -
Page 9: Vue Supérieure
Festoonlight Q4 Controller Vue supérieure Schéma 02 01) Panneau de commande : Écran LCD et boutons Vue latérale Schéma 03 02) Connexion de mise à la terre 03) Fente pour carte SD avec carte mini-SD Ne retirez pas la carte mini-SD de la fente pour carte SD ! Les programmes intégrés sont enregistrés sur la carte mini-SD. -
Page 10: Installation
Festoonlight Q4 Controller Installation Retirez tout le matériau d’emballage du contrôleur Festoonlight Q4. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Le contrôleur Festoonlight Q4 doit être installé à l'intérieur. Les guirlandes Festoonlight Q4 peuvent être installées à l'extérieur. Cependant, elles ne sont pas conçues pour une utilisation permanente en extérieur. -
Page 11: Configuration Avec 4 - 6 Guirlandes Festoonlight Q4
Festoonlight Q4 Controller Configuration avec 4 - 6 guirlandes Festoonlight Q4 01) Suivez les étapes 1 à 3 de la section Configuration avec 1 - 3 guirlandes Festoonlight Q4 pour connecter les 3 premières guirlandes. 02) Connectez le câble répartiteur du booster Festoonlight Q4 à la 3 guirlande. -
Page 12: Configuration Et Fonctionnement
Festoonlight Q4 Controller Configuration et fonctionnement Suivez les indications ci-dessous, en fonction du mode d’utilisation choisi. Avant de brancher l’appareil, assurez-vous toujours que la tension d’alimentation correspond bien à celle du produit. N’essayez pas d’utiliser un produit fonctionnant en 120 V sur une alimentation de 230 V, ou inversement. -
Page 13: Plusieurs Contrôleurs Festoonlight (Contrôle Maître / Esclave)
Festoonlight Q4 Controller Plusieurs contrôleurs Festoonlight (contrôle maître / esclave) 01) Fixez le contrôleur à une structure solide ou posez-le sur une surface plane. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. Voir la section Fixation à la page 5. -
Page 14: Plusieurs Contrôleurs Festoonlight (Contrôle Dmx)
Festoonlight Q4 Controller Plusieurs contrôleurs Festoonlight (contrôle DMX) 01) Fixez le contrôleur à une structure solide ou posez-le sur une surface plane. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. Voir la section Fixation à la page 5. -
Page 15: Plusieurs Contrôleurs Festoonlight (Contrôle Art-Net)
Festoonlight Q4 Controller Plusieurs contrôleurs Festoonlight (contrôle Art-Net) 01) Fixez le contrôleur à une structure solide ou posez-le sur une surface plane. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. Voir la section Fixation à la page 5. -
Page 16: Connexion À Un Réseau
Festoonlight Q4 Controller Connexion à un réseau Réglages Art-Net 01) Connectez le connecteur RJ45 de l’appareil au connecteur RJ45 de la console d'éclairage / de l'ordinateur à l’aide d'un câble CAT-5/CAT-6. 02) Réglez l’adresse IP de votre ordinateur / console de contrôle d’éclairage sur 2.x.x.x. ou 10.x.x.x, selon les paramètres Art-Net. -
Page 17: Comment Fabriquer Un Câble De Transmission Des Données
Festoonlight Q4 Controller Comment fabriquer un câble de transmission des données Un câble Ethernet standard peut être utilisé pour remplacer le câble de transmission des données chargé de transmettre les informations. Veuillez suivre les instructions ci-dessous pour fabriquer un câble réseau de qualité supérieure. -
Page 18: Connexion De L'appareil
Festoonlight Q4 Controller Connexion de l’appareil Vous allez avoir besoin d’une ligne de données sérielle pour générer des shows lumineux, que ce soit pour contrôler un ou plusieurs appareils par le biais d’une console de contrôle DMX-512 ou pour synchroniser des shows basés sur au moins deux appareils configurés préalablement en mode maître / esclave. -
Page 19: Panneau De Commande
Festoonlight Q4 Controller Le contrôleur Festoonlight Q4 peut être utilisé avec une console de contrôle ou sans console en mode autonome. Panneau de commande Écran LCD Bouton DOWN Bouton UP Bouton SETUP Bouton MODE Schéma 10 Adressage DMX Le panneau de commande situé sur la face supérieure de l’appareil vous permet de lui assigner une adresse DMX. -
Page 20: Vue D'ensemble Du Menu
Festoonlight Q4 Controller Vue d’ensemble du menu Code de produit : 41750... -
Page 21: Démarrage
Festoonlight Q4 Controller Démarrage Au démarrage, l'écran affiche la version actuelle du micrologiciel et toutes les ampoules de la ou des guirlandes Festoonlight Q4 connectées s'allument en bleu pendant 2 secondes. Par défaut, l’écran de l’appareil est verrouillé. Pour déverrouiller l’écran et accéder au Menu principal, entrez le mot de passe : 01) Appuyez sur n'importe quelle touche pour allumer l'écran. -
Page 22: Art-Net
Festoonlight Q4 Controller 06) Appuyez sur le bouton SETUP pour confirmer le réglage de la vitesse et activer le programme. 2. Art-Net Ce menu vous permet de définir Art-Net comme protocole de communication. 01) Appuyez sur le bouton MODE pour naviguer dans le menu principal jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton SETUP pour confirmer la sélection. -
Page 23: Verrouillage De L'écran
Festoonlight Q4 Controller Réglages Art-Net – valeur réseau : La plage d’ajustement est comprise entre 0 et 127. Le réseau est 14–8 bits. Veuillez consulter Réglages Art-Net à la page 15 pour en savoir plus. Réglages Art-Net – valeur sous-réseau : La plage d’ajustement est comprise entre 0 et 15. -
Page 24: Paramètres D'usine Par Défaut
Festoonlight Q4 Controller 8ChParty – 8 canaux (Party) 20Ch Pix – 80 canaux (20 Pixels) – Contrôle individuel de chaque ampoule LED (1 guirlande Festoonlight Q4) Full Pix – 480 canaux (Full Pixel) – Contrôle individuel de chaque ampoule LED (2 à 6 guirlandes Festoonlight Q4) 02) Appuyez sur le bouton SETUP pour confirmer votre choix. -
Page 25: Canaux Dmx
Festoonlight Q4 Controller Canaux DMX 4 canaux (Basic) Canal 1 – Variateur d’intensité master 0 - 255 Réglage graduel de la luminosité, d’intensité faible à élevée (0 - 100 %) Canal 2 – Stroboscope linéaire 0 - 15 Pas de stroboscope... -
Page 26: Canaux (Rgbw)
Festoonlight Q4 Controller 31 - 255 Pas de fonction Canal 4 – Vitesse des programmes intégrés 0 - 255 Réglage de la vitesse, de lent à rapide 4 canaux (RGBW) Canal 1 – Toutes les LEDs en rouge 0 - 255 Réglage graduel de la luminosité, d’intensité... -
Page 27: Canaux (Party)
Festoonlight Q4 Controller 8 canaux (Party) Canal 1 – Variateur d’intensité master 0 - 255 Réglage graduel de la luminosité, d’intensité faible à élevée (0 - 100 %) Canal 2 – Stroboscope linéaire 0 - 15 Pas de stroboscope 16 - 31... -
Page 28: Canaux (20 Pixels)
Festoonlight Q4 Controller 20 - 20 Programme 20 21 - 21 Programme 21 22 - 22 Programme 22 23 - 23 Programme 23 24 - 24 Programme 24 25 - 25 Programme 25 26 - 26 Programme 26 27 - 27... - Page 29 Festoonlight Q4 Controller Canal 2 – Guirlande 1 Ampoule LED 1 – Vert 0 - 255 Réglage graduel de la luminosité, d’intensité faible à élevée (0 - 100 %) Canal 3 – Guirlande 1 Ampoule LED 1 – Bleu 0 - 255 Réglage graduel de la luminosité, d’intensité...
-
Page 30: Maintenance
02) Le fusible. Remplacez le fusible. Reportez-vous à la page 29 pour remplacer le fusible. 03) Le contrôleur. Rapportez le contrôleur à votre revendeur Showtec. 04) Les LEDs. Rapportez la guirlande LED à votre revendeur Showtec. 05) Si tout ce qui est mentionné ci-dessus semble fonctionner correctement, rebranchez l’appareil. - Page 31 Festoonlight Q4 Controller Problème Cause(s) probable(s) Solution ● Vérifiez si l’appareil est allumé et les Un ou plusieurs L’alimentation est défectueuse câbles sont correctement branchés. appareils ne fonctionnent pas Le fusible principal a grillé ● Remplacez le fusible. Les appareils se La console de contrôle d'éclairage...
-
Page 32: Spécifications Du Produit
Festoonlight Q4 Controller Spécifications du produit Modèle : Showtec Festoonlight Q4 Controller Entrée d’alimentation : 100 – 240 V C.A., 50 / 60 Hz Consommation : 110 W (max. à pleine puissance) Dimensions : 315 x 200 x 93 mm (L x l x h) -
Page 33: Dimensions
Festoonlight Q4 Controller Dimensions Code de produit : 41750... -
Page 34: Remarques
Festoonlight Q4 Controller Remarques Code de produit : 41750... - Page 35 Festoonlight Q4 Controller Code de produit : 41750...
- Page 36 ©2019 Showtec...
