14.1.3. Réglages du groupe de vannes
Accélération en montée
Démarrage en descente
Vitesse de descente

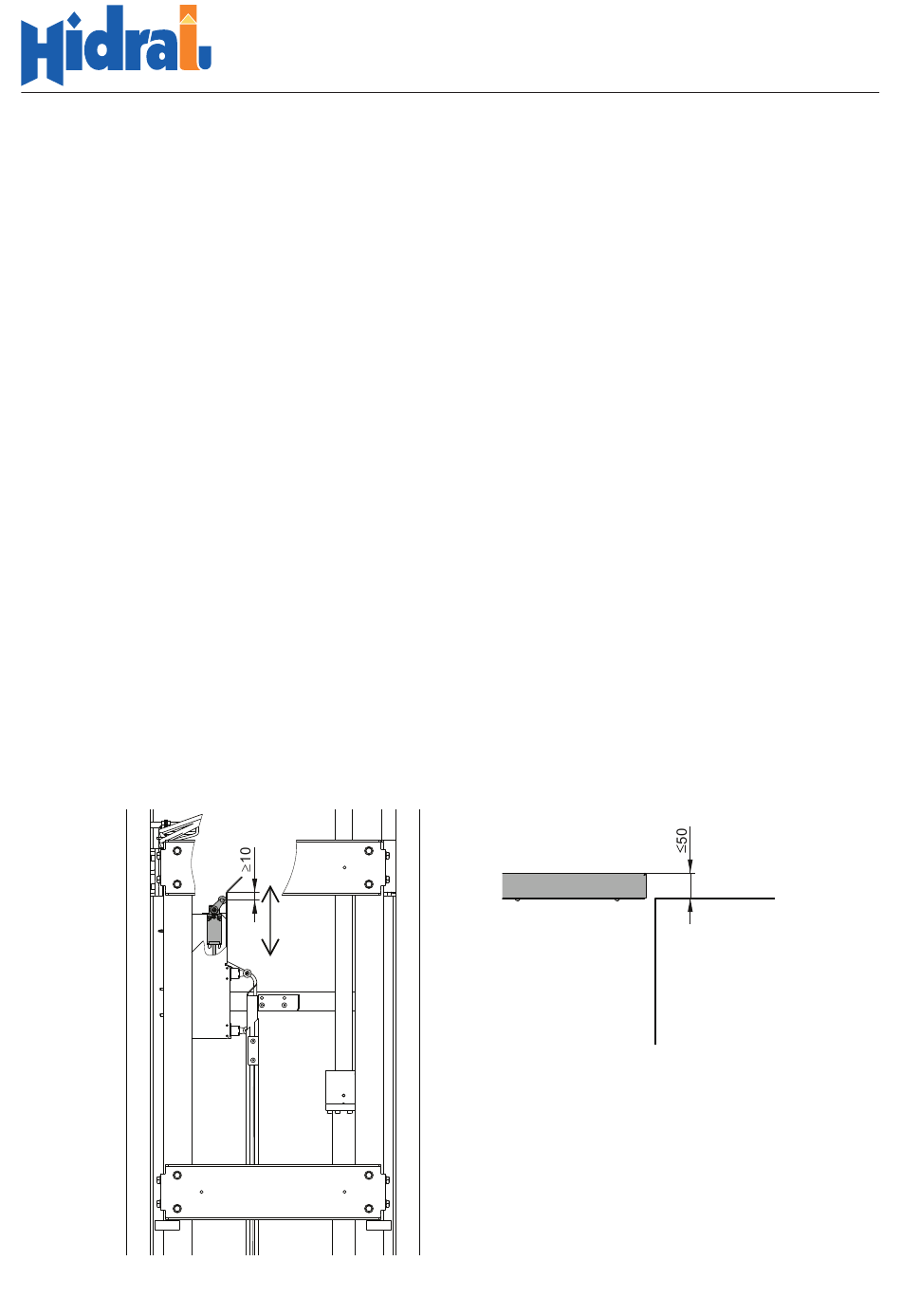

14.2. Réglage du fi n de course supérieur
Position de l'actionneur avec le
vérin complètement étendu
INSTRUCTIONS DE MONTAGE
Plateforme Élévatrice Verticale
Cette section énumère et décrit les différents paramètres réglables du groupe de
vannes et indique la procédure pour effectuer le réglages du groupe.
1 Charger le véhicule avec 150 kg.
2 Ordonner des déplacements de la cabine en montée et observer la douceur ou
brutalité du démarrage. Pour adoucir le démarrage, desserrer la vis « 1 ». Pour
accélérer le démarrage, serrer la vis « 1 ».
1 Charger le véhicule avec 150 kg.
2 Ordonner des déplacements de la cabine en descente et observer la douceur
ou brutalité du démarrage. Pour adoucir le démarrage, serrer la vis « 6 ». Pour
accélérer le démarrage, desserrer la vis « 6 ».
1 Avec le véhicule sans charge, effectuer une manœuvre complète de montée en
notant le temps employé.
2 Charger le véhicule avec 150 kg et effectuer une manœuvre complète de descente
en notant le temps de parcours. Le temps de descente et celui de montée doivent
être approximativement les mêmes.
3 Si le temps de descente est supérieur à celui de montée, desserrer la vis « 9 »
de réglage de la vitesse de descente. S'il est nécessaire d'augmenter le temps de
descente, serrer cette vis.
4 Recommencer la prise de temps et la procédure jusqu'à ce que les deux vitesses
soient approximativement les mêmes.
1 Le fi n de course supérieur KF doit se situer au moins 40 mm avant l'arrêt physique
du vérin. En tous les cas, il ne devra jamais être à plus de 50 mm de la position
d'arrêt supérieur.
2 Visser de nouveau les couvercles avant du guide.
PH-400
Position de la plateforme au moment
d'actionner le fi n de course supérieur
IM-570fr
Vers. 04
Page 39
