IM-570fr
Vers. 04
Page 20
Montage avec structure
INSTRUCTIONS DE MONTAGE
Plateforme Élévatrice Verticale
PH-400

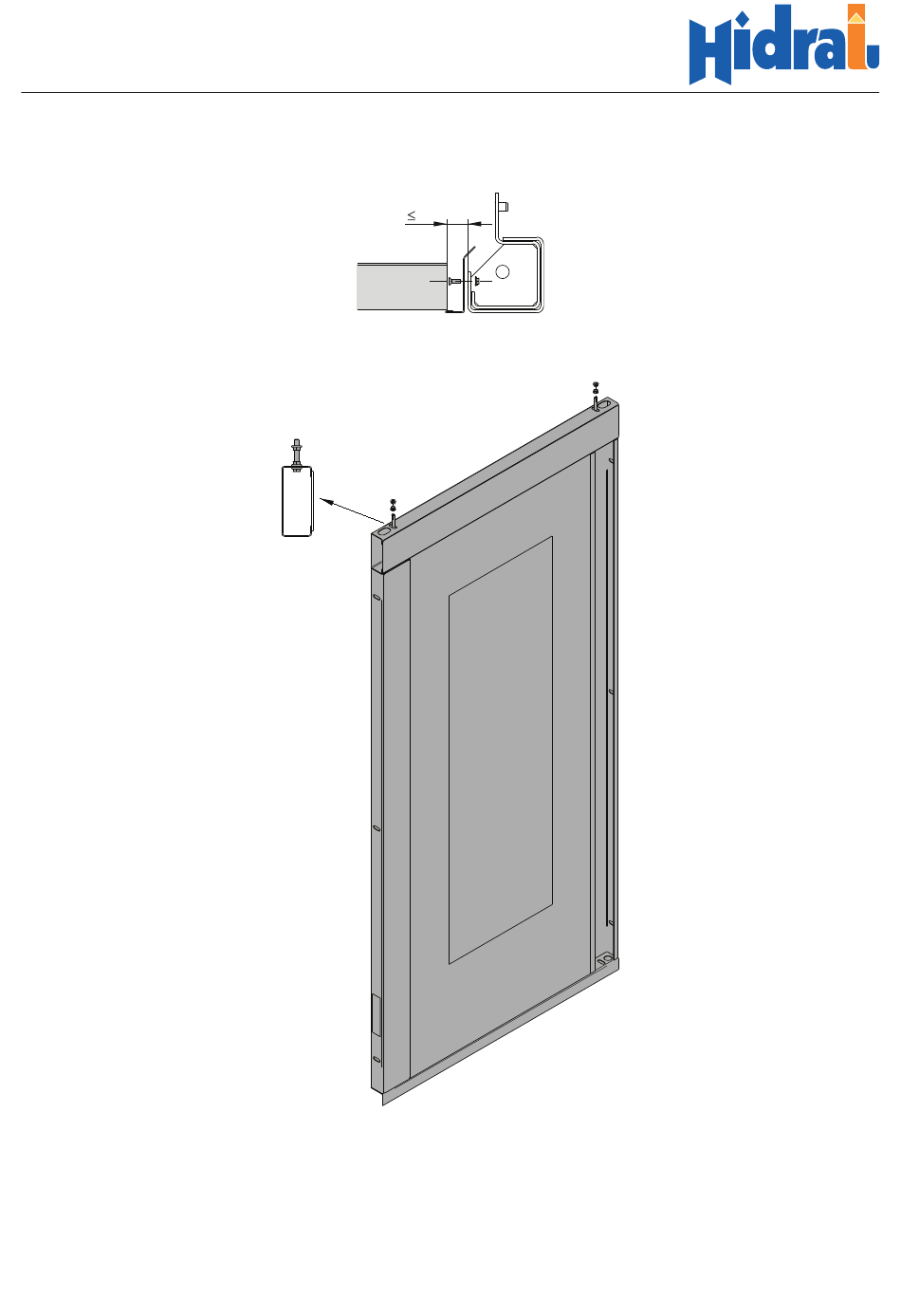

1 Dans les cas où la distance entre la porte et le montant est inférieure ou égale à
10 mm, il est nécessaire de monter d'abord le solin au montant avec des vis à tête
conique M6x16.
2 Fixer sur la partie supérieure de la porte deux vis M8x50 avec écrou. Ajouter un
autre écrou avec le collet biseauté vers le haut.
3 Placer la porte sur la traverse correspondante de la structure de telle manière que
sa partie arrière soit à niveau avec la face intérieure de la structure.
4 Fixer la porte à la traverse inférieure avec des vis M8x12 et avec un écrou à la
traverse supérieure.
10
