9. Montage des portes

9.1. Porte à hauteur libre 2 000 mm
Montage sans structure
INSTRUCTIONS DE MONTAGE
Plateforme Élévatrice Verticale

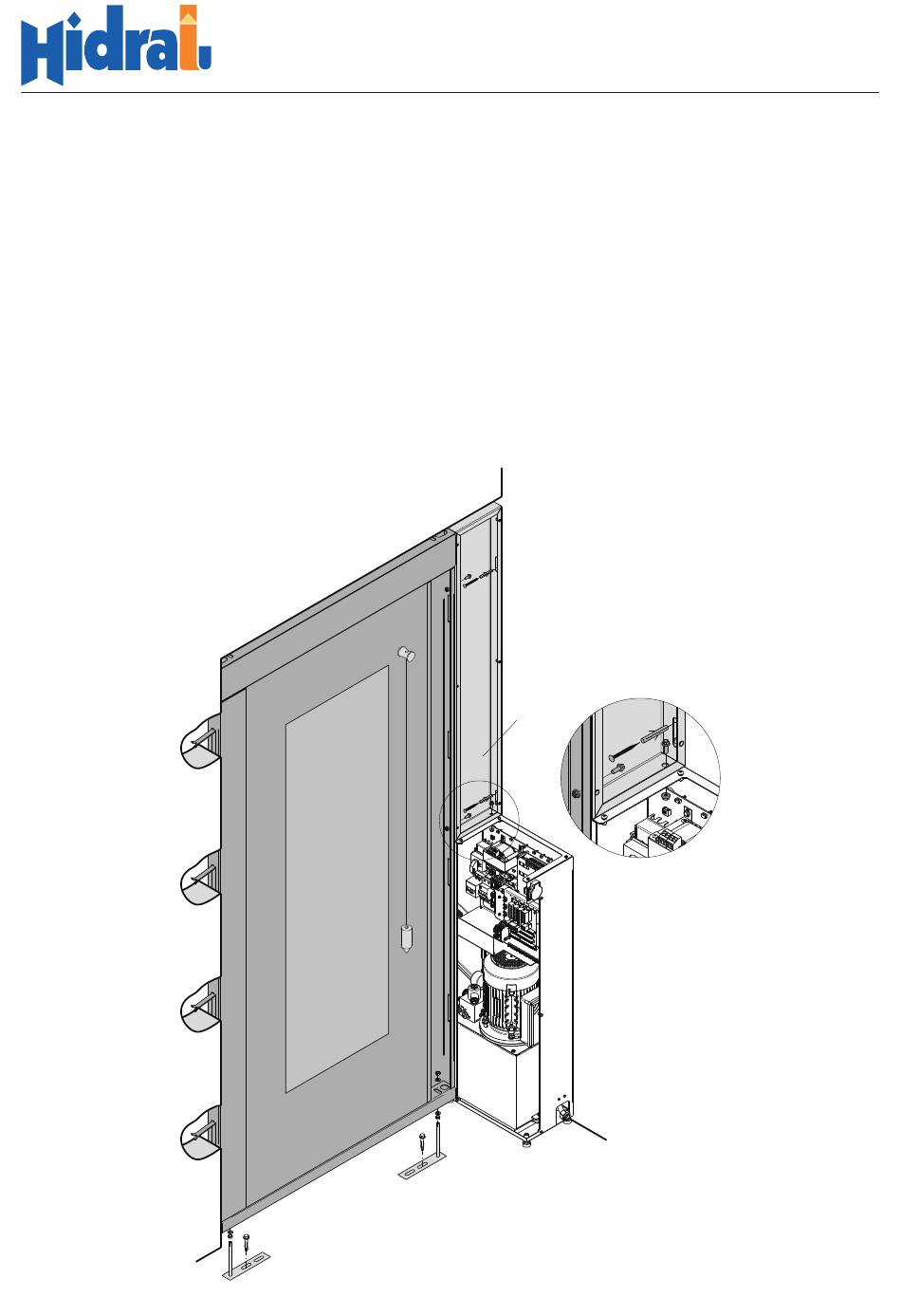

1 Monter les fi xations inférieures de la porte avec des écrous M10 et des rondelles.
2 Présenter la porte dans la gaine et la situer de telle manière que sa partie arrière
soit alignée avec la face intérieure du mur.
3 Régler la hauteur de la porte avec les fi xations inférieures et les fi xer sur la
maçonnerie avec des ancrages vis M8x60 Ø11.
4 Dans le cas d'une machinerie annexe au guide, placer le panneau de machinerie
au-dessus de celle-ci et le fi xer au mur avec une vis ST 5,5x45 et une cheville de
Ø8. Le fi xer également à la porte et à la machinerie avec des vis M6x16 et des
écrous.
5 Recevoir avec du mortier les griffes latérales ainsi que la partie inférieure de la
porte, afi n d'obtenir une superfi cie sans aspérités dans la gaine.
PH-400
Panneau
machine
IM-570fr
Vers. 04
Page 19
