IM-570fr
Vers. 04
Page 10
100
Fixation à la structure
INSTRUCTIONS DE MONTAGE
Plateforme Élévatrice Verticale
PH-400

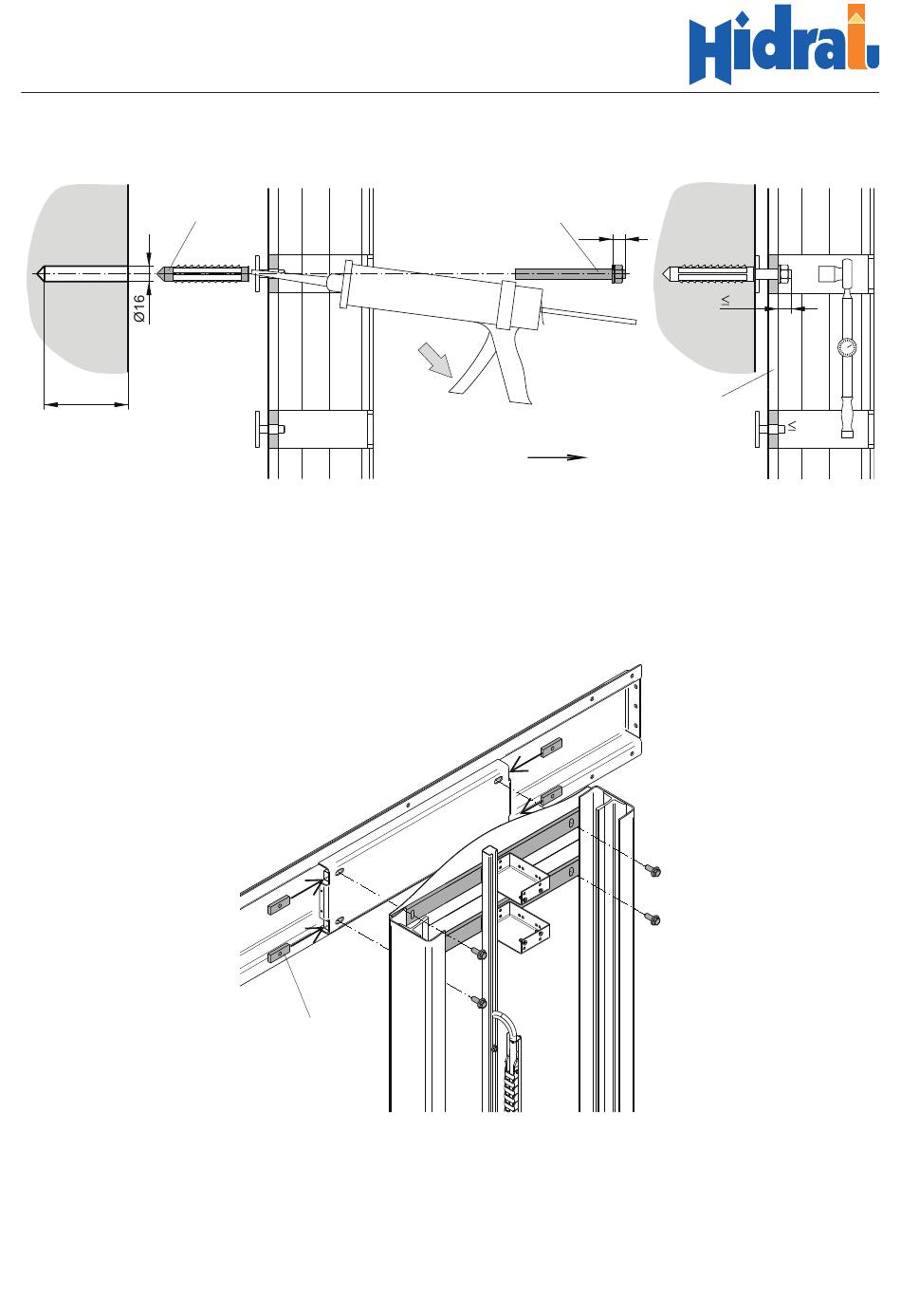

11 Attendre une heure sans toucher aux tiges jusqu'à ce que la résine durcisse
défi nitivement. Ensuite serrer les écrous avec un couple maximal de 4 Nm.
Tamis
1 Retirer le couvercle guide frontal de l'ensemble de guide.
2 Présenter le premier tronçon de guide sur la structure et le centrer avec les
rainures de la traverse de fi xation.
3 Mettre d'aplomb le guide à l'aide des supports de réglage inférieurs.
4 Introduire les platines de fi xation dans la traverse et visser le guide avec des vis
M10x25.
Platine de fixation
Tige, rondelle et écrou
10
x5
> 1h
12
Traverse
4 Nm
