3. пРОцедУРА УСТАНОВКИ
ВНУТРеННеГО БЛОКА
■ потолочный тип (тип T2)

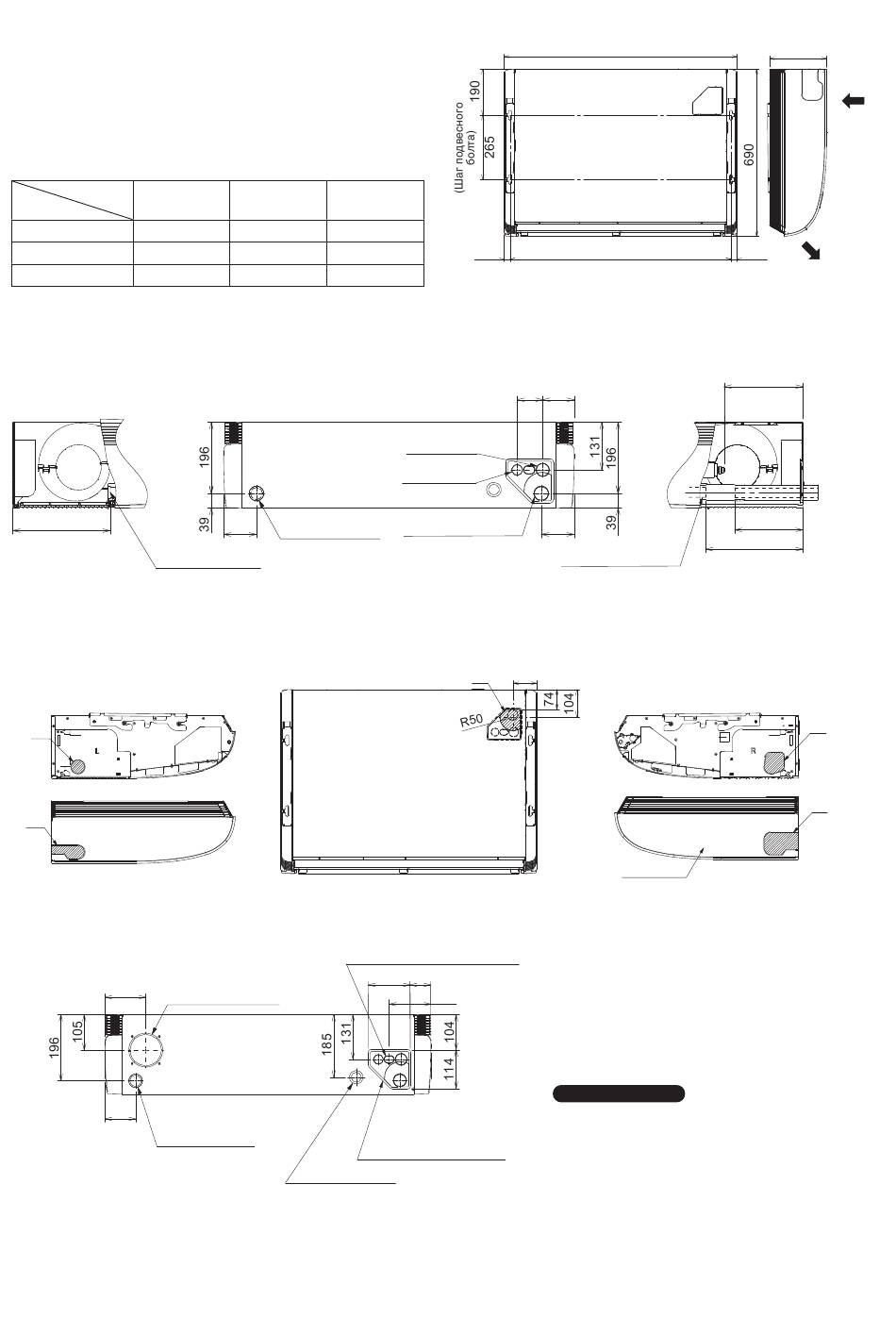

3-1. Минимальное пространство, необходимое
для установки и обслуживания
(1) Размеры шага подвесного болта и блока
длина
A
Тип
36, 45, 56
911
73
1226
106, 140
1541
(2) Трубопровод хладагента • положение дренажного шланга
Левая сторона
267
Положение
дренажа слева
Закрыто резиновой пробкой
во время отправки.
(3) положение отверстий блока (Трубопровод хладагента • дренажный шланг • входной порт питания • входной
порт проводки пульта дистанционного управления)
Выходной порт дренажного
шланга с левой стороны
*1
*1
Порт подсоединения
воздуховода свежего воздуха
120
(ø100, с заглушкой)
Выходной порт
дренажного шланга
90
с левой стороны
(заглушка)
B
C
960
235
1275
235
1590
235
Единицы измерения: мм
Задняя сторона (на рисунке показан вид спереди)
Трубопровод
Трубопровод
Положение
дренажа слева
90
Верхний выходной порт
Задний выходной порт (на рисунке показан вид спереди)
Входной порт проводки пульта
дистанционного управления и
межблочной проводки управления
123
Крышка отверстия
для трубок
Входной порт питания
24,5
(Шаг подвесного болта)
70
86
газа
жидкости
Положение
дренажа справа
90
Положение дренажа справа
*2
88
61
*1 Воспользуйтесь выкружной пилой, ножовкой или
123
похожим инструментом, и сделайте прорезь вдоль
участка с насечками на боковой крышке и проделайте
отверстие внутри крышки.
*2 Во время вывода трубопровода хладагента с верхней
стороны сделайте прорезь вдоль участка с насечками
и пропустите трубопровод сквозь отверстие.
П Р И МЕЧ АН И Е
Используйте герметизирующую замазку для
герметизации отверстия, чтобы предотвратить
попадание пыли.
186
Единицы измерения: мм
B
A
24,5
Единицы измерения: мм
Правая сторона
216
(Трубопровод жидкости
• Трубопровод газа)
267
Единицы измерения: мм
Выходной порт дренажного
шланга с правой стороны
Боковая крышка
C
Вход
воздуха
Выпуск воздуха
Рис. 3-1
187
Рис. 3-2
*1
*1
Рис. 3-3
