Grandeurs D'entrée - Endress+Hauser Oxymax W COS31 Information Technique

Oxymax W COS31
Grandeur de mesure
Gamme de mesure
Raccordement électrique
Endress+Hauser
Grandeurs d'entrée
oxygène dissous [mg/l, ppm ou % SAT ou hPa]
avec Liquisys M COM223/253-WX/WS :
0,02 ... 60,00 mg/l
0,00 ... 600 % SAT
0 ... 1200 hPa
Câblage
Raccordement direct au transmetteur (appareil de terrain)
Raccordez la cellule directement au transmetteur (COM253-WX/WS) au moyen du câble de mesure spécial
avec connecteur SXP.

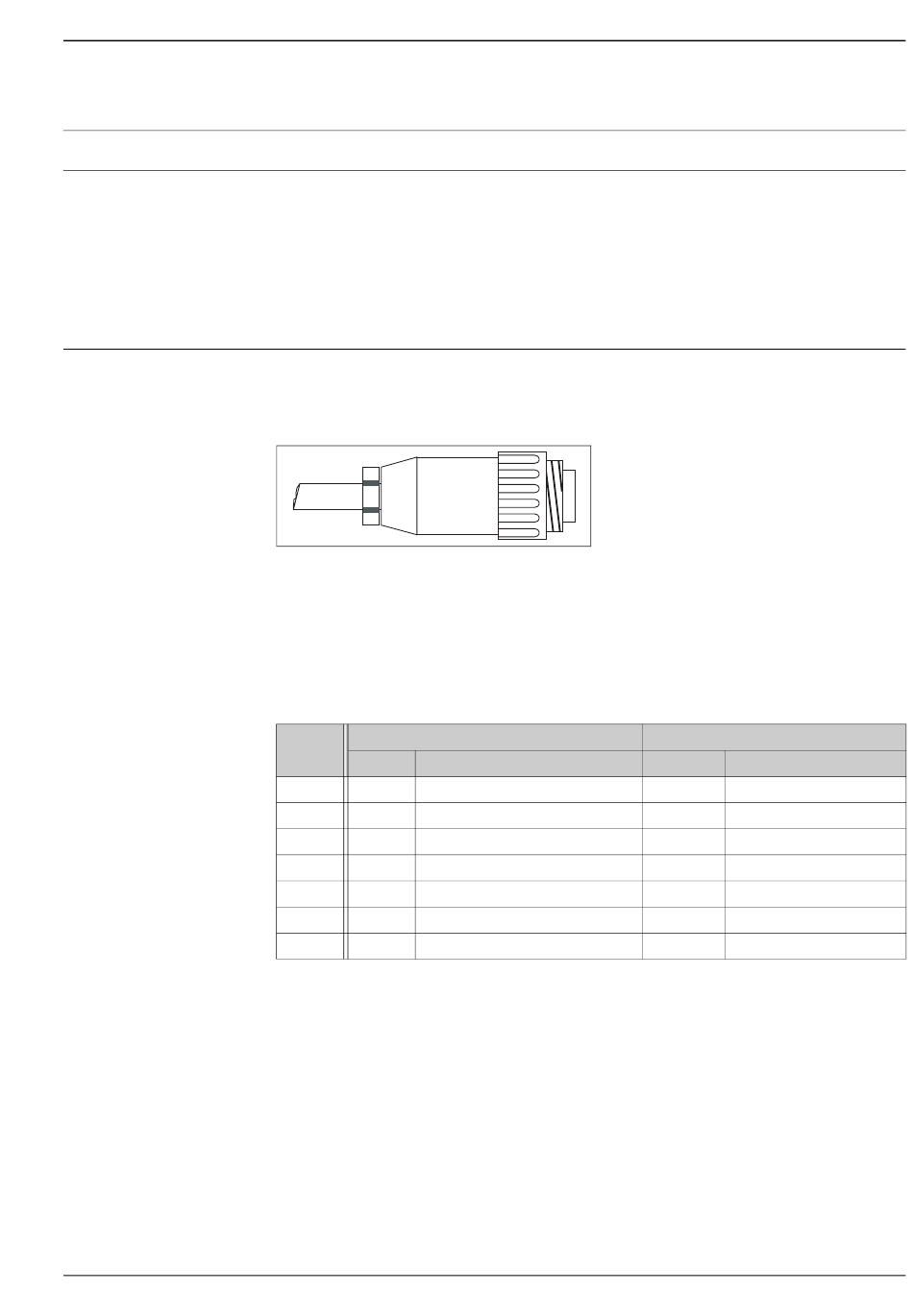

Connecteur SXP
Raccordement direct au transmetteur (appareil encastrable)
• Déconnectez le connecteur SXP (côté transmetteur !) du câble.
• Reportez-vous au tableau suivant pour l'affectation des câbles et les bornes de raccordement correspondantes
du Liquisys M COM223-WX/WS.
• Attention, l'affectation des câbles diffère selon la version de la cellule (câble surmoulé ou connecteur
embrochable TOP68).
Borne Cellule avec câble surmoulé (OMK)
COM223
Fil Affectation
87 J +U
B
0 GR 0 V
96 RS NTC (analogique) ou comm. (numérique)
97 BL NTC (analogique) ou comm. (numérique)
88 BR –U
B
19 V Alarme
18 BLC Signal de la cellule
a0004118
Cellule avec connecteur TOP68 (CYK71)
Fil Affectation
J +U
BLC 0 V
V Communication (numérique)
BR Communication (numérique)
Coax interne –U
B
B
3
