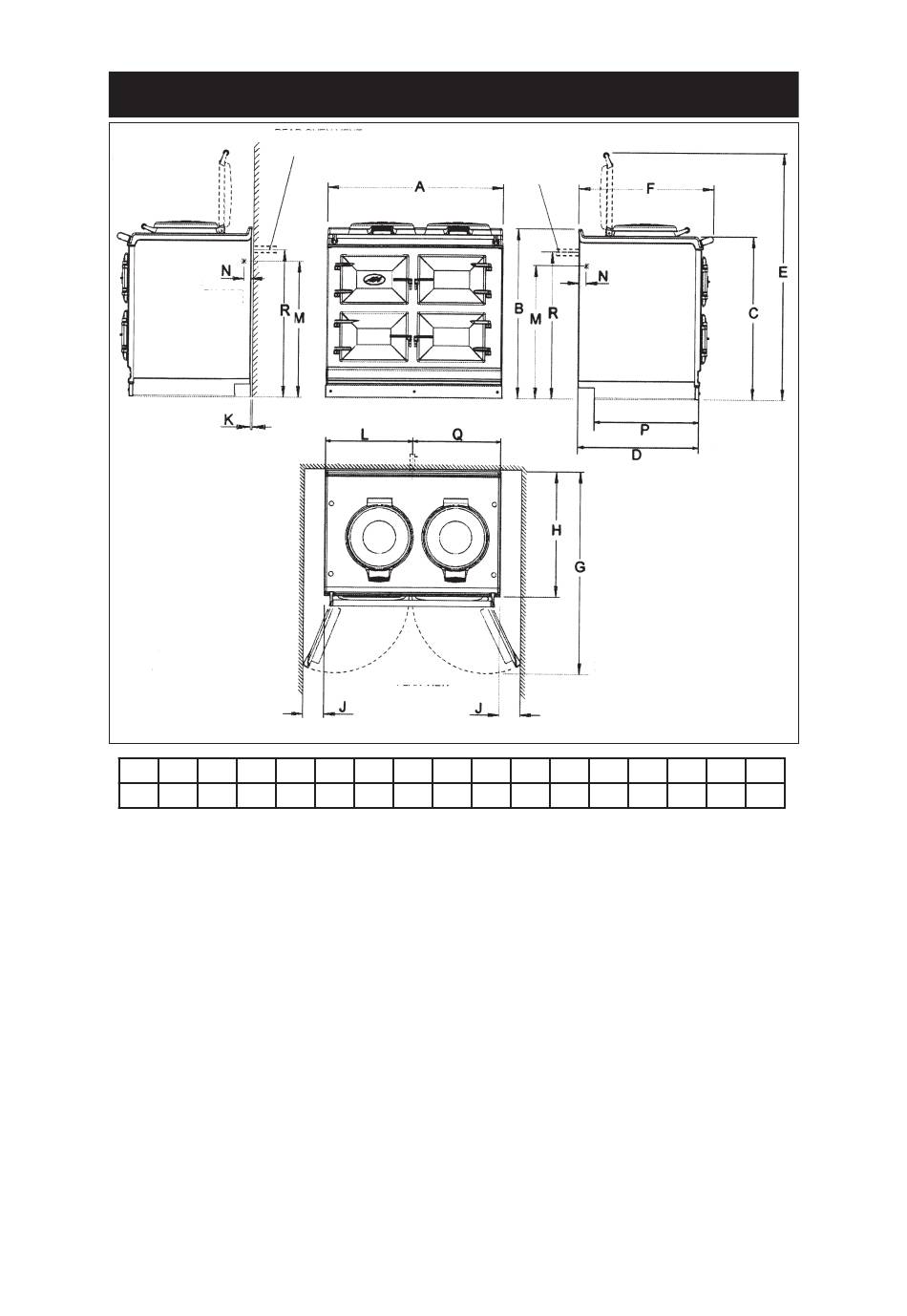

DIMENSIONS DE L'APPAREIL - AGA DC3

EMPLACEMENT DU TUYAU
D'AÉRATION ARRIÈRE DU FOUR
OPTION
D'AÉRATION DU
FOUR SUR LA
DROITE
VUE DU CÔTE
DROIT
Fig. 1
POSITION MINIMALE DU MUR
A B C
mm 987 951 913 680 1388 760 1145 698 116
Dimensions de la cuisinière
Lorsque vous étudiez l'installation d'une cuisinière, les dimensions réelles du 'corps' de l'appareil
doivent être augmentées de 10 mm par rapport aux chiffres notés ci-dessus. Cela permet d'avoir
une marge de sécurité pour prendre en compte les variations dimensionnelles naturelles qui sont
assez fréquentes. En particulier, la largeur de l'appareil peut être un problème.
POIDS DE L'APPAREIL (sans l'emballage)
Modèle : AGA Dual Control (DC3) - 444 kg
VUE DE FACE
VUE DU PLAN
D E F G H
5
EMPLACEMENT DU
TUYAU D'AÉRATION
ARRIERE DU FOUR
OPTION D'AÉRATION
DU FOUR SUR LA
GAUCHE
VUE DU COTE
GAUCHE
POSITION MINIMALE DU MUR
J K L M
10 559 813 30 634 422 849
DESN 516358 B
N P Q R
