Commutation de sécurité
Principales différences entre
les électroniques
4
Instrumentation compacte avec EC20Z, EC22Z, EC24Z
Grâce au commutateur de sécurité min. ou max.
intégré dans le Solicap M, celui-ci peut être utilisé
avec la sécurité de fonctionnement positive de
niveau nécessaire à chaque type d'application :
• Sécurité maximum :
Le circuit de courant est ouvert si la sonde est
recouverte ou en cas de coupure de tension
d'alimentation.
• Sécurité minimum :
Le circuit de courant est ouvert si la sonde est
découverte ou en cas de coupure de tension
d'alimentation.
Une DEL rouge située sur l'électronique indique
l'état de commutation.
Electronique EC20Z
Liaison 2 fils pour tension alternative 21 V...250 V
Commutateur électronique, max. 350 mA
Electronique EC22Z
Liaison 3 fils pour tension continue 10 V...55 V
circuit à transistor,
raccordement de charge PNP, max. 350 mA
Electronique EC24Z
avec sortie relais libre de potentiel
fonctionnement avec tension alternative 21 V...250 V ou
fonctionnement avec tension continue 20 V...125 V
Electronique PFM EC17Z
300 kHz pour raccordement à des transmetteurs séparés
FTC520Z, FTC521Z, FTC470Z, FTC471Z, FTC325 PFM, FTC625
Electronique PFM EC27Z
120 kHz ... 380 kHz (en fonction de la capacité de la sonde)
pour le raccordement à un transmetteur séparé FTC625
Electronique 3 fils EC61Z
500 kHz pour raccordement à des transmetteurs séparés
FTC420, FTC421, FTC422, FTC325 3-WIRE
Solicap M FTC51, FTC52, FTC53

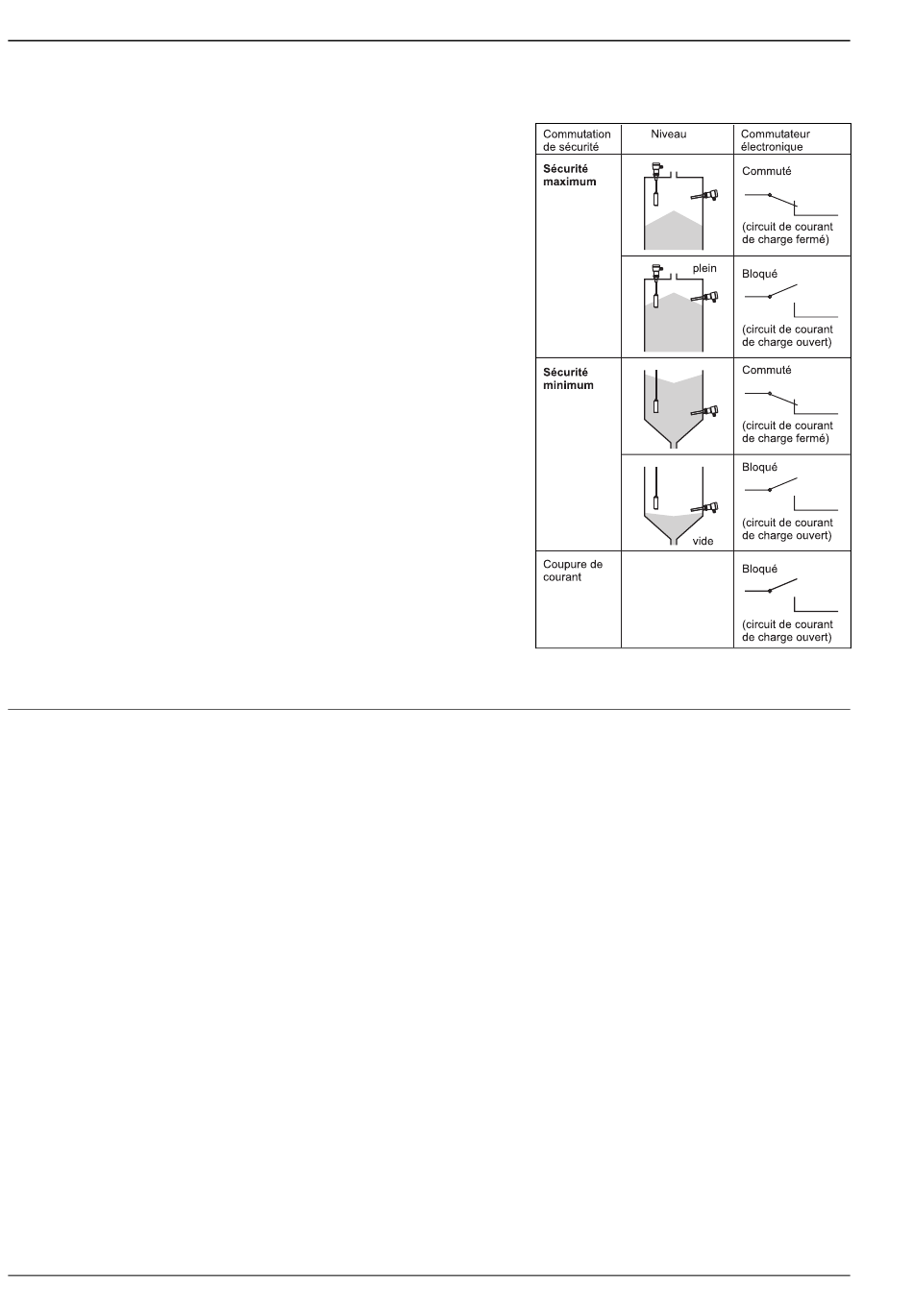

Fonctionnement du commutateur électronique en fonction
de la commutation de sécurité et du niveau
L00-FTC5xxxx-05-06-xx-fr-000
Endress+Hauser
