Solicap M FTC51, FTC52, FTC53
Raccordement EC24Z
Endress+Hauser
Sortie relais
F1 :
Fusible fin,
200 mA, fusion moyenne, recommandé
F2 :
Fusible fin pour protéger le contact de relais,
en fonction de la charge raccordée
M :
Raccordement à la masse au silo ou à la
contre-électrode
E :
Mise à la terre
Commutation de charge par contact de relais
La charge raccordée est commutée via un contact de relais (inverseur) libre de potentiel.
En cas d'alarme de seuil et de panne de secteur, le contact de relais interrompt la liaison entre les bornes 3 et 4.
Protection contre les pics de tension et courts-circuits
Lors du raccordement d'un appareil à haute inductance, prévoir un circuit de soufflage pour protéger le contact
du relais.
Un fusible fin (en fonction de la charge raccordée) peut protéger le contact du relais en cas de court-circuit.
• Tension de raccordement :
U= : 20 V...125 V (en zone explosible)
U=: 20 V...200 V (en zone non explosible)
ou
U~ : 21 V...250 V, 50/60 Hz
• Consommation de courant (eff.) : max. 5 mA
• Pointe de courant d'appel : max. 200 mA, max. 5 ms
• Courant d'impulsion : max. 50 mA, max. 5 ms
• Fréquence d'impulsion : env. 1,5 s
• Sortie : contact inverseur sans potentiel
• Capacité de charge du contact :
U~ max. 250 V, I~ max. 4 A,
P~ max. 1000 VA (cos ϕ = 1) resp. P~ max. 500 VA, cos ϕ = 0,7
U= max. 100 V, I= max. 4 A,
P= max. 100 W
5
• Durée de vie : min. 10
commutations avec une charge de contact max.
• Temporisation supplémentaire : max. 1,5 s

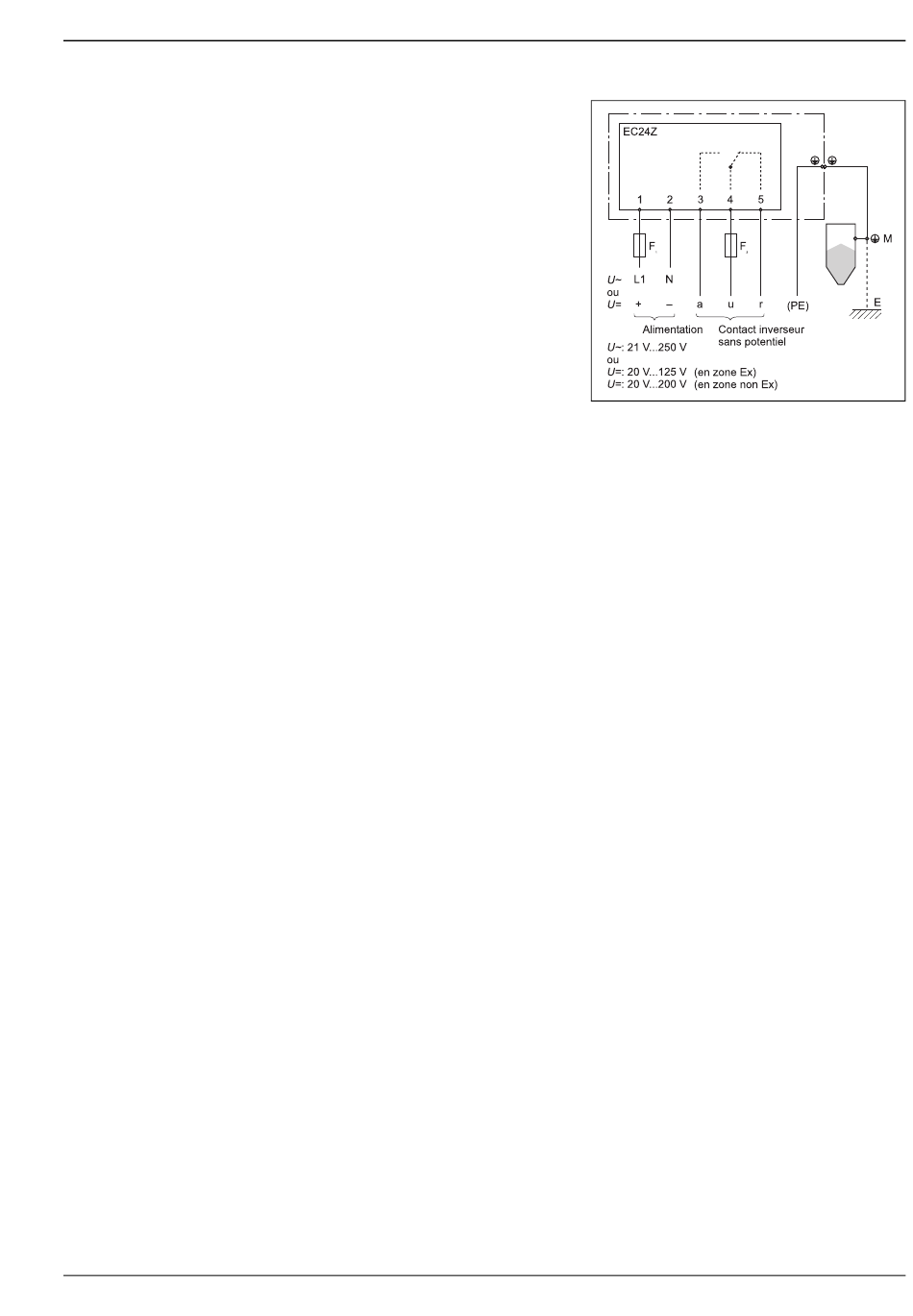

Raccordement du Solicap M avec électronique EC24Z
L00-FTC5xxxx-04-06-xx-fr-002
