Raccordement EC22Z
14
Raccordement PNP
F :
Fusible fin,
dépend de la charge raccordée
R :
Charge raccordée ; par ex. API, SNCC, relais
M :
Raccordement à la masse au silo ou à la
contre-électrode
E :
Mise à la terre
Commutation de charge par transistor
La charge raccordée à la borne 3 est commutée sans contact et de ce fait sans rebond via un transistor.
En état de commutation normal, le signal de la borne 3 est positif.
En état d'alarme de niveau et dans le cas d'une panne de secteur, le transistor se bloque.
Protection contre les pics de tension
Lors du raccordement d'un appareil à haute inductance : prévoir un limiteur de pics de tension.
• Tension de raccordement U= : 10 V...55 V
• Tension alternative superposée Ucc : max. 5 V
• Consommation courant : max. 15 mA
• Raccordement de charge : collecteur ouvert ; PNP
• Tension de coupure : max. 55 V
• Charge raccordée, un court instant (max. 1 s) : max. 1 A
• Charge raccordée, en permanence : max. 350 mA
• Protection contre les inversions de polarité
Solicap M FTC51, FTC52, FTC53
EC22Z
1
2
3
(+)
F
–
L+
L–
U=: 10 V...55 V

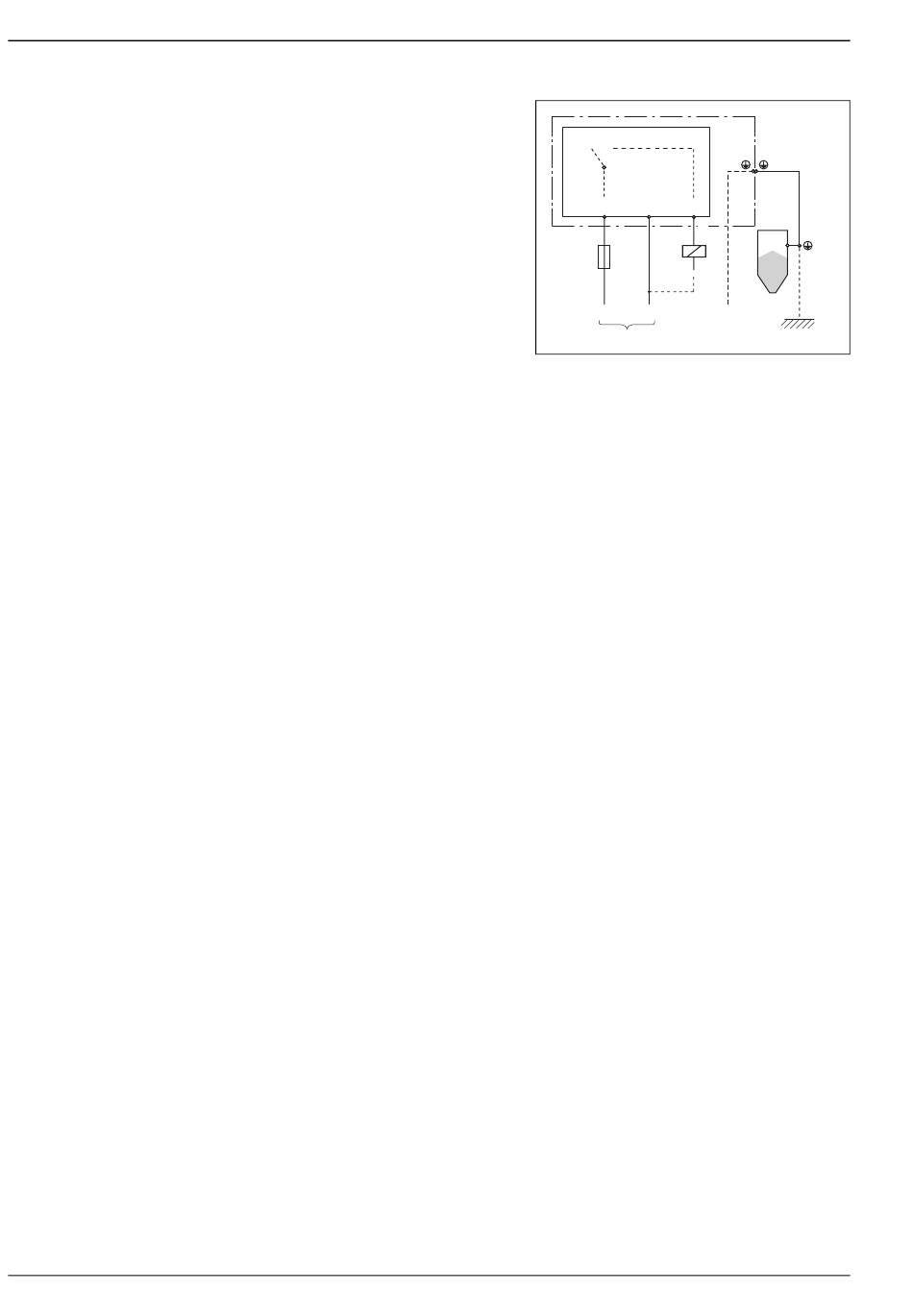

Raccordement du Solicap M avec électronique EC22Z
M
R
E
PE
L00-FTC5xxxx-04-06-xx-xx-001
Endress+Hauser
